7
AKKU-PACKS

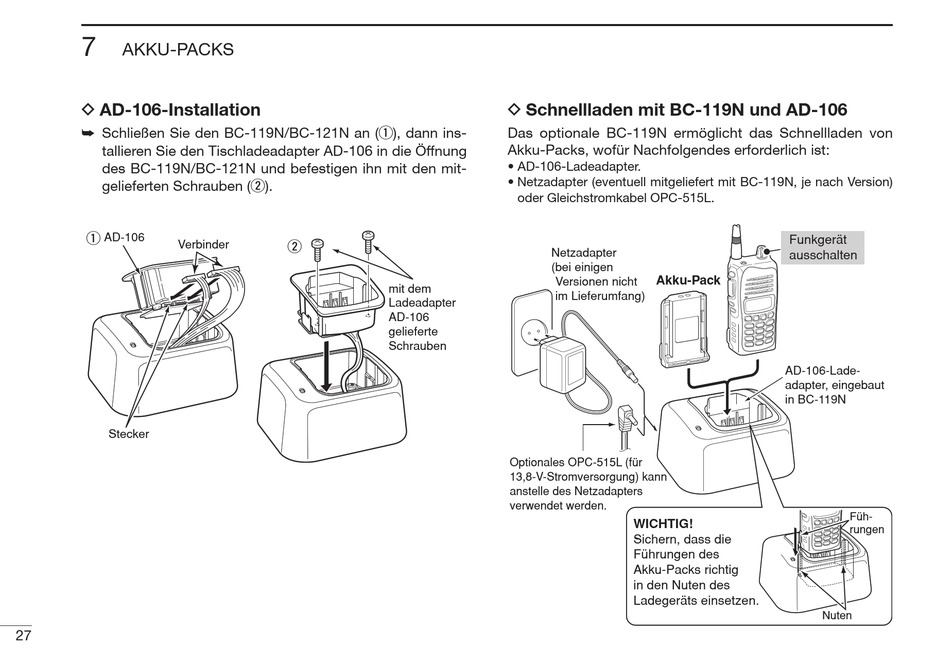

D AD-106-Installation
Schließen Sie den BC-119N/BC-121N an (q), dann ins-
tallieren Sie den Tischladeadapter AD-106 in die Öffnung
des BC-119N/BC-121N und befestigen ihn mit den mit-
gelieferten Schrauben (w).
q
AD-106
Verbinder
Stecker
27
w
mit dem
Ladeadapter
AD-106
gelieferte
Schrauben
D Schnellladen mit BC-119N und AD-106
Das optionale BC-119N ermöglicht das Schnellladen von
Akku-Packs, wofür Nachfolgendes erforderlich ist:
• AD-106-Ladeadapter.
• Netzadapter (eventuell mitgeliefert mit BC-119N, je nach Version)
oder Gleichstromkabel OPC-515L.
Netzadapter
(bei einigen
Akku-Pack
Versionen nicht
im Lieferumfang)
Optionales OPC-515L (für
13,8-V-Stromversorgung) kann
anstelle des Netzadapters
verwendet werden.
WICHTIG!
Sichern, dass die
Führungen des
Akku-Packs richtig
in den Nuten des
Ladegeräts einsetzen.
Funkgerät
ausschalten
AD-106-Lade-
adapter, eingebaut
in BC-119N
Füh-
rungen
Nuten
