Abtastkopfmontage und -installation

Montagewinkel
Der Winkel muss eine flache Montagefläche haben und sollte entsprechend den Installationstoleranzen
angepasst werden können; die Einstellung des Abtastkopfabstands sollte justierbar sein und der Winkel
muss ausreichend steif sein, um ein Verbiegen bzw. Vibrationen des Abtastkopfes während des Betriebes
zu verhindern.
Abtastkopfeinstellung
Stellen Sie sicher, dass die Maßverkörperung, das Lesefenster des Abtastkopfes und die Montagefläche sauber
und frei sind.
HINWEIS: Gehen Sie beim Reinigen von Abtastkopf und Maßband sparsam mit Reinigungsmittel um,
nicht darin tränken.

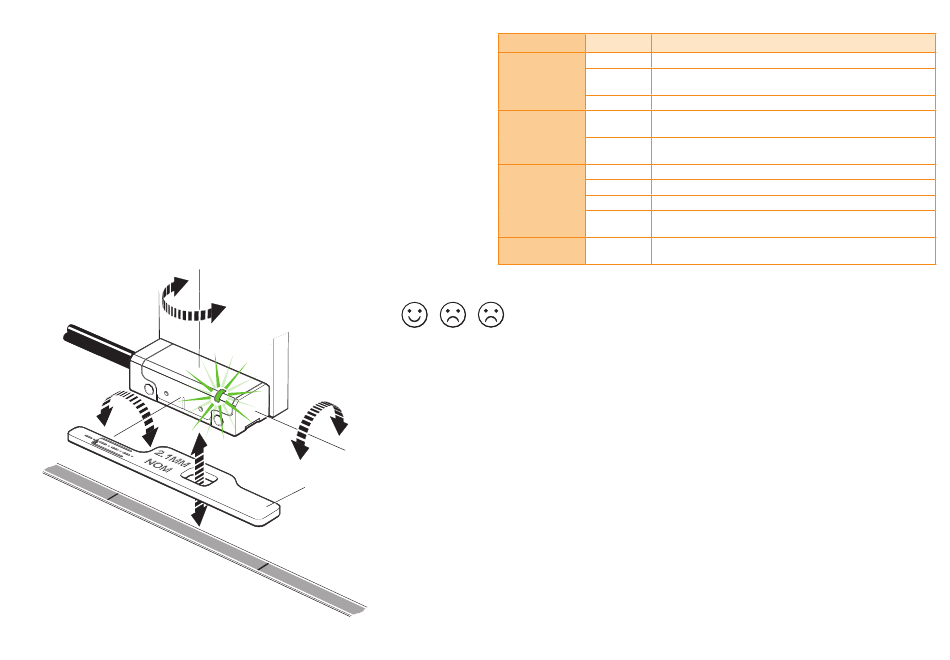

Die grüne Abstandslehre muss so unter dem Abtastkopf positioniert werden, dass die Öffnung direkt unter dem
Lesefenster positioniert ist. Dies ist erforderlich, damit die Einstell-LED funktioniert. Stellen Sie den Abtastkopf so
ein, dass die Einstell-LED über den gesamten Verfahrbereich grün blinkt. Je schneller sie blinkt, desto optimaler
ist die Einstellung. Das optionale Advanced Diagnostic Tool ADTi-100 (A-6195-0100) und die entsprechende
Software ADT View können verwendet werden, um die Signalstärke unter schwierigen Installationsbedingungen
zu optimieren. Weitere Informationen finden Sie unter www.renishaw.de/adt.
HINWEIS: Die Werkseinstellungen sollten bei einer erneuten Installation wiederhergestellt werden,
Nickwinkel
0° ± 1°
QUANTiC RKLC40-S Wegmesssystem – Installationshandbuch
Gierwinkel
0° ± 0,9°
Status der Einstell-LED am Abtastkopf
Rollwinkel
0° ± 0,8°
Grüne Einstelllehre
Abstand
2,1 ± 0,2 mm
Abtastkopf LED Diagnose
Modus
Installationsmodus
Kalibriermodus
Normaler Betrieb
Alarm
(siehe Seite 9).
Grün Orange Rot
blinkend blinkend blinkend
LED
Grün blinkend Gute Einstellung, für eine optimale Einstellung Blinkfrequenz maximieren
Orange Mangelhafte Einstellung, den Abtastkopf justieren, bis die LED grün blinkt
blinkend
Rot blinkend Mangelhafte Einstellung, den Abtastkopf justieren, bis die LED grün blinkt
Einzeln blau Kalibrierung der Inkrementsignale läuft
blinkend
Doppelt blau Kalibrierung der Referenzmarke läuft
blinkend
Blau AGC ein, optimale Einstellung
Grün AGC aus, optimale Einstellung
Rot Mangelhafte Einstellung: Signalpegel zu gering für sicheren Betrieb
Kurzzeitiges Referenzmarke erfasst
Erlöschen (sichtbare Anzeige nur bei Geschwindigkeiten <100 mm/s)
4-maliges rotes Schwaches Signal, Signalpegel zu hoch oder
Blinken Geschwindigkeitsüberschreitung; System im Fehlerzustand
Status
