Produktvorteile
Variable Drehzahleinstellung
Die Drehzahlsteuerung des MSE 3 Motors ist im
Bereich zwischen 65 und 100% variabel einstellbar. Es
kann jeder beliebige, zwischen den entsprechenden
Leistungskennlinien der Pumpe gelegene Betriebs-
punkt gewählt werden. Auf diese Weise wird ein optimal
auf individuelle Anforderungen abgestimmter Förder-
betrieb sichergestellt. Die variable Drehzahleinstellung
ist nur mit der Steuerung CU 300 und dem R100
möglich. Zur Berechnung der Drehzahl steht das
Programm "SQE - Drehzahlberechnung" auf Diskette
zur Verfügung, siehe auch "Zubehör", Seite 54. Ausge-
hend von den geforderten Werten für Förderhöhe und -
strom wird die Motordrehzahl berechnet. Auf Wunsch
läßt sich auch die entsprechende Leistungskennlinie
darstellen.
Betrieb der SQE mit reduzierter fester Drehzahl
Durch den Betrieb der SQE mit verschiedenen festen
Drehzahlen ist es möglich, mit einem Pumpentyp den
Leistungsbereich mehrerer Baugrößen abzudecken.
Nach Einbau der SQE wird einmalig mittels CU 300 und
R100 die für die Anlage benötigte Drehzahl eingestellt.
Dann wird die SQE (ohne CU 300) wie eine SQ
betrieben.
Vorteile: geringe Lagerhaltung; schnelle, dauerhafte
Hilfe im Auschtauschfall.
Einbau
SQ und SQE Pumpen eignen sich für horizontalen und
vertikalen Einbau. Zwischen diesen beiden Ebenen
können die Pumpen auch schräg installiert werden.
Hinweis: Die Pumpe darf im Verhältnis zum Motor
nicht unter die horizontale Ebene abfallen.
SQ und SQE Pumpen zeichnen sich durch eine monta-
gefreundliche Konstruktion aus:
• integriertes Rückschlagventil mit Feder,
• einfache Handhabung durch geringes Gewicht,
• Brunnendurchmesser mind. 3".
• Betrieb nur mit EIN/AUS - Schalter, ohne zusätzli-
che Anlaßeinrichtung
Bei horizontalem Einbau wird die Verwendung eines
Kühlmantels empfohlen, um
• eine ausreichende Strömungsgeschwindigkeit ent-
lang des Motors und damit ausreichende Kühlung
sicherzustellen,
• den Motor vor Versandung oder Verschlammung zu
schützen.
Service
Der modulare Aufbau von Pumpe und Motor erleichtert
Installation und Service. Kabel und Stecker werden mit
Schrauben an der Pumpe befestigt, so daß ein
Austausch problemlos möglich ist.

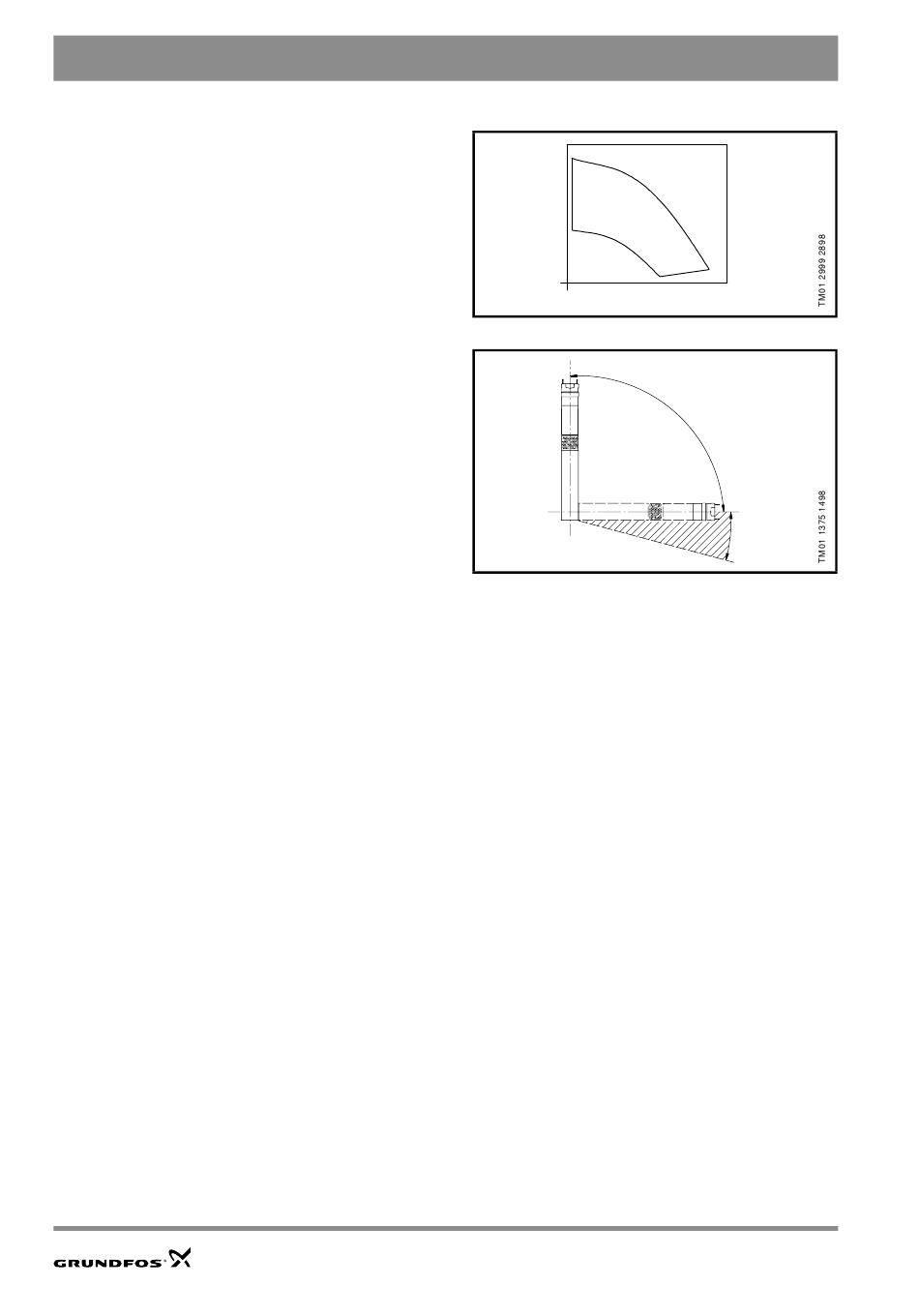

8
Reg. 12/1
Beispiel: SQE
H
100 %
[m]
65 %
0
0
Unterwasserpumpen
SQ, SQE
Q [m³/h]
Zulässig
Nicht
zulässig
