Kommunikation, CU 300
Steuergerät, CU 300
Das CU 300 wurde eigens zur drahtlosen Steuerung,
Überwachung und Einstellung der Unterwasserpumpen
SQE entwickelt.
Das Steuergerät CU 300 bietet folgende Funktionen
• einfache Einstellung der SQE auf die Anlagendaten,
• Vollsteuerung der SQE Pumpen,
• Zwei-Weg-Kommunikation mit SQE Pumpen,
• Leuchtdioden zur Alarmanzeige bei Störungen des
Förderbetriebs
• problemloses Anfordern, Abschalten und Zurück-
stellen der Pumpe durch Drucktaster
Die Kommunikation mit der Pumpe erfolgt über das
Netzkabel (Leitungskommunikation), so daß zwischen
Pumpe und CU 300 keine weiteren Kabel benötigt
werden.
Mögliche Alarmanzeigen
• Kein Kontakt
• Überspannung
• Unterspannung
• Trockenlauf
• Drehzahlabfall
• Übertemperatur
• Überlastung
• Sensoralarm
Ausstattung des CU 300
• Externer Signaleingang für zwei analoge und einen
digitalen Sensor.
• Relaisausgang für externe Alarmanzeige
• Steuerung nach den Eingangsignalen, wie z. B. des
Förderstroms, Drucks, Wasserstands und der Leit-
fähigkeit.
Außerdem läßt sich die Pumpe über das CU 300 fern-
steuern (Schnittstelle RS 485):
Handbedien- und Diagnosegerät R100
Mit dem R100 Handbedien- und Diagnosegerät ist eine
drahtlose Fernbedienung des CU 300 möglich.
Funktionen über das R100:
1)
Überwachung der Anlage durch Darstellung aktueller
Betriebsparameter wie:
• Stromverbrauch,
• Energieverbrauch und
• Betriebsstundenzahl,
26
Reg. 12/1
2)
Änderung der Werkseinstellung.
Einstellbare Parameter:
• Drehzahl (Leistung),
• Konstantdruckregelungsfunktion,
• Entleerungsfunktion
• automatische Wiederanlaufzeit.

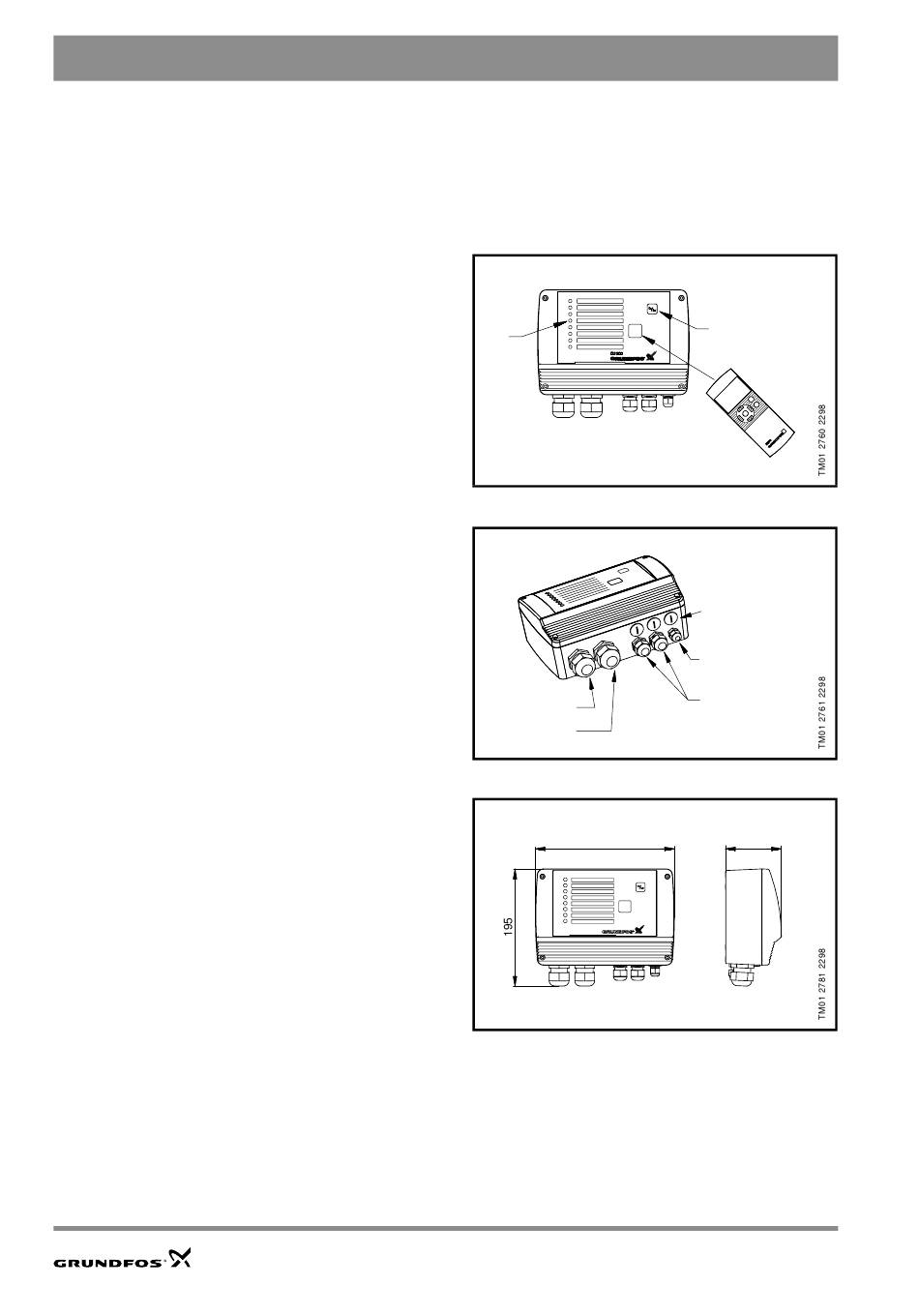

LED Alarm-
anzeige
Netzeingang
Eingang Unter-
wasserkabel
232
Alle Maße in mm.
Unterwasserpumpen
SQE
EIN/AUS Schalter
mit roter und grüner
Leuchtdiode
IR Kommunikation
mit R100
Zusätzliche
Kabelanschlüsse
Schnittstellen für
spätere Feldbus-
verbindung
Sensoranschlüsse
114
