Regenwassernutzung
Funktionsweise und Vorteile
Die SQE - Pumpe wird mit Kühlmantel, schwimmendem
Ansaugfeinfilter und Auflageschellen horizontal im
Behälter installiert. Die Steuerung erfolgt über eine
Konstantdrucksteuerung CU 301, Drucksensor 0-6 bar,
Membrandruckbehälter 8 l und einen Nachspeisesatz
mit Magnetventil.
Der schwimmende Ansaugfeinfilter stellt sicher, daß
sedimentfreies Wasser ca. 20 cm unter der Wasser-
oberfläche gefördert wird.
Der Anlagendruck
wird kontinuierlich durch einen
Drucksensor 0-6bar überwacht und mit dem Regelgerät
CU 301 auf dem voreingestellten Druck (2- 5 bar)
gehalten. Bei Wasserentnahme unter 0,18 m³/h fordert
das CU 301 die SQE- Pumpe an, sobald der voreinge-
stellte Druck um 0,5 bar unterschritten wird. Wird der
eingestellte Wert überschritten, schaltet die Pumpe ab.
Trinkwasser
Regenwasser zur
Toilettenspülung
9
1 x 230 V
5
20
8
10
13

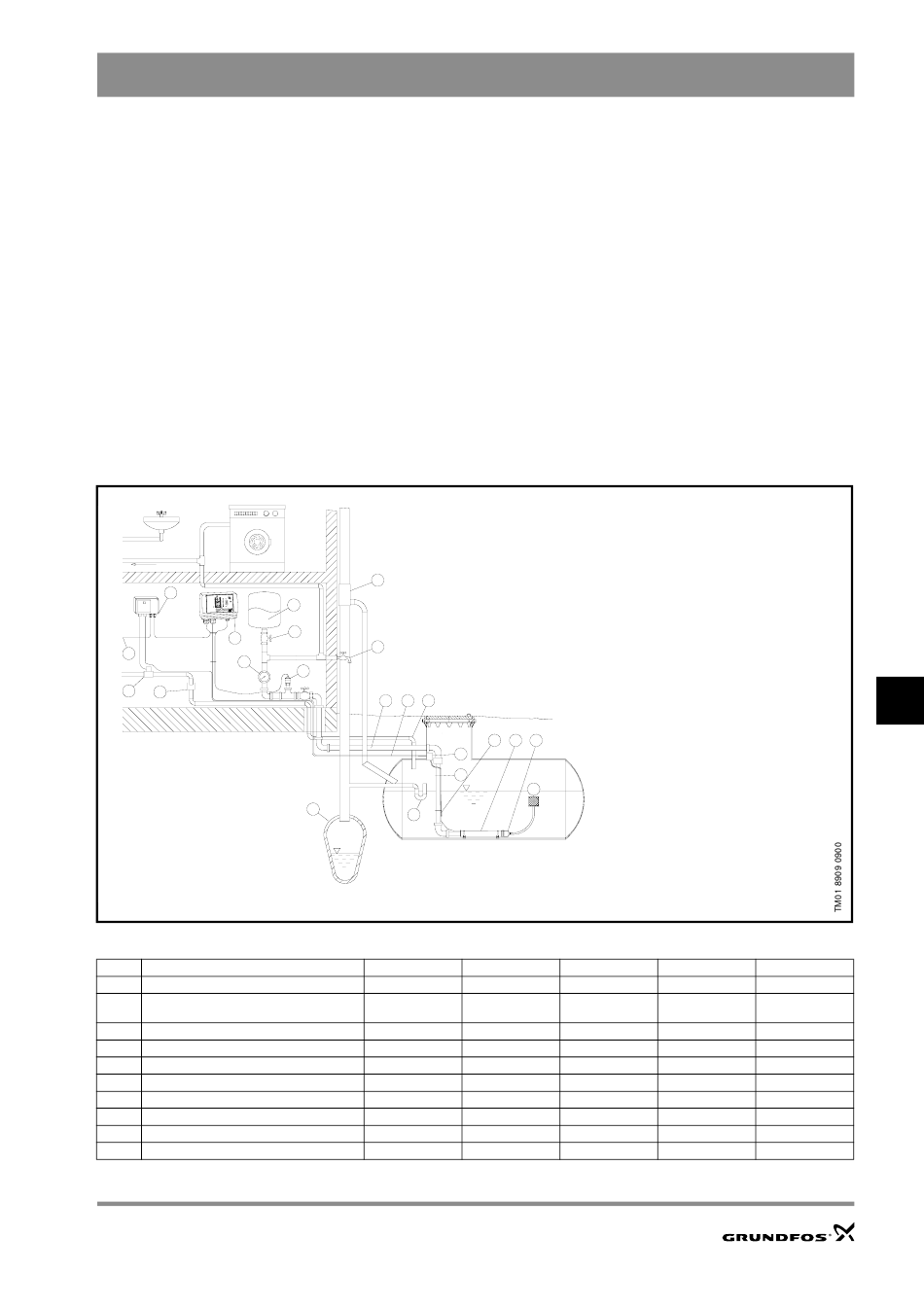

Regenwassernutzung mit SQ, SQE im Druckmantel
Pos.
Teil
1
SQE - Pumpe
Kühlmantel mit schwimmendem
2
Ansaug- Feinfilter
3
Kabelbinder
4
Kabel
5
Steuergerät
6
Membrandruckbehälter
7
Drucksensor
8
Manometer
9
Nachspeisesatz
15
Filtersammler
15
6
19
18
7
21
4
12
14
3
16
17
Typ
CU 301
8 Liter/7 bar
Liegt der Verbrauch über 0,18m³/h wird die Pumpenlei-
stung durch das CU 301 so geregelt, daß der effektive
Druck im Bereich des Drucksensors bei +/- 0,2 bar des
eingestellten Druckes gehalten wird.
Je nach Abnahmemenge reduziert sich die Leistungs-
aufname der SQE- Pumpe um bis zu 60% !
Der Nachspeisesatz schützt die Pumpe vor Trockenlauf
und stellt die Funktion der Anlage in regenarmen Zeiten
sicher. Die Schaltpunkte der Anlage sind so gewählt,
daß bei diesem Betriebszustand der Anlage der Trink-
wasserverbrauch äußerst gering bleibt.
Diese Installation ist auch mit den Bauteilen : SQ-
Pumpe, Drucksteuereinheit, Schaltkasten SQSK, Kühl-
mantel mit schwimmendem Ansaugfeinfilter, Auflage-
schellen
und
Nachspeisesatz
realisierbar.
1 SQE Pumpe
2 Kühlmantel mit schwimmenden Ansaug - Feinfilter
3 Kabelbinder
4 Kabel
5 Steuergerät CU 301
6 Membrandruckbehälter, 8 Liter/7bar
7 Drucksensor
8 Manometer
9 Nachspeisesatz
10 Magnetventil
11 Feuchtesensor
12 Trinkwassernachspeiseleitung
13 Systemtrennung
14 Verteiler IP 64 (bauseits)
15 Filtersammler
16 Kanal
17 Überlauf
18 Wasserhahn
19 Kugelhahn mit Entleerung
20 Netzanschluß 1 x 200 - 240 V, 50 Hz
11
1
2
21 Steigleitung
Stück
Produktnummer
Reg. 12/1
Unterwasserpumpen
SQE
mit
Magnetventil
Einzelpreis
Gesamtpreis
