Kommunikation

Kommunikation, CU 301

Steuergerät, CU 301
Das CU 301 ist eine Steuer- und Kommunikationsein-
heit und wurde eigens für die Kontantdrucksteuerung
der Unterwasserpumpen SQE entwickelt.
Das Steuergerät CU 300 bietet folgende Funktionen:
• Vollsteuerung der SQE Pumpen,
• Zwei-Weg-Kommunikation mit SQE Pumpen,
• Einstellung des Druckes
• Leuchtdioden zur Alarmanzeige bei Störungen des
Förderbetriebs
• problemloses Anfordern, Abschalten und Zurück-
stellen der Pumpe durch Drucktaster.
Die Kommunikation des CU 301 mit der Pumpe erfolgt
über das Netzkabel (Leitungskommunikation), so daß
zwischen Pumpe und CU 300 keine weiteren Kabel
benötigt werden.
Mögliche Anzeigen:
• System Ein/Aus
• Störung durch:
– Kein Kontakt zur Pumpe
– Überspannung
– Unterspannung
– Drehzahlabfall
– Übertemperatur
– Überlastung
– Sensoralarm (Die Pumpe versucht automatisch
alle 5 Minuten erneut zu starten.)
• Förderstromanzeige
• Trockenlauf
• Sollwert
• Tastenverriegelung
• R100 Kommunikation.
Das CU 301 enthält außerdem einen Eingang für
externe Drucksensoren.
Zusätzlich läßt sich die Pumpe über das CU 301 fern-
steuern:
Handbedien- und Diagnosegerät R100
Mit dem R100 Handbedien- und Diagnosegerät ist eine
drahtlose Fernbedienung des CU 301 möglich. Für die
Installation ist das R100 nicht erforderlich, es können
jedoch weitere Informationen über die Installation
abgerufen werden. Funktionen über das R100:
1)
Überwachung der Anlage durch Darstellung aktueller
Betriebsparameter wie:
• Stromverbrauch
• Energieverbrauch
• Betriebsstundenzahl
• Anzahl der Einschaltungen
• Motortemperatur
2)
Änderung der werkseingestellten Drehzahl, Aktivierung
und Deaktivierung der Tasten am CU 301.

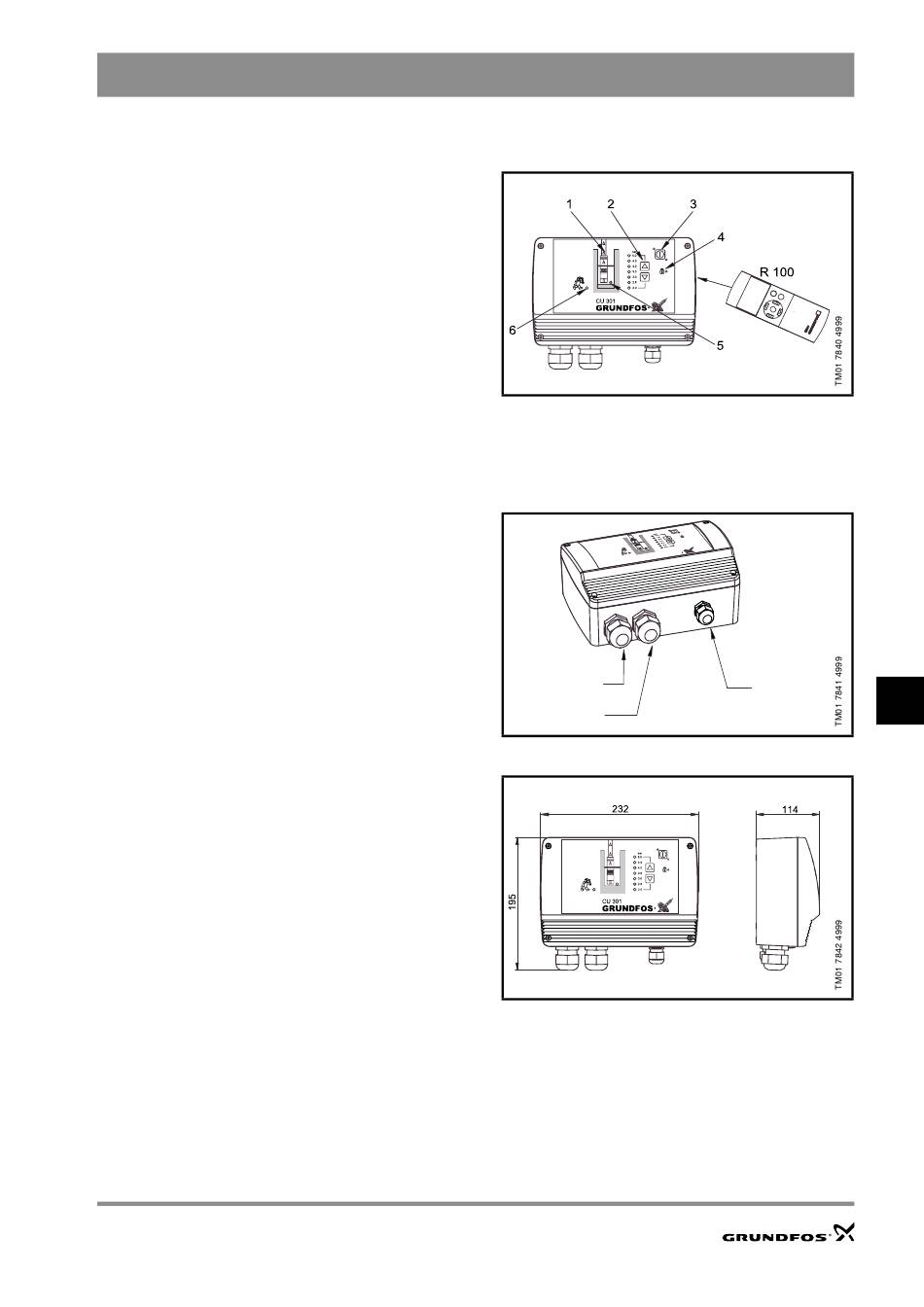

1. Förderstromanzeige
2. Einstellung des Systemdruckes
3. EIN/AUS-Taste
4. Tastenverriegelungsanzeige
5. Trockenlaufanzeige
6. Serviceanzeige
Eingang für
Stromversorgung
Eingang für
Unterwasserkabel
Alle Maße in mm.
Reg. 12/1
Unterwasserpumpen
SQE
Drucksensor-
anschluß
12
23
