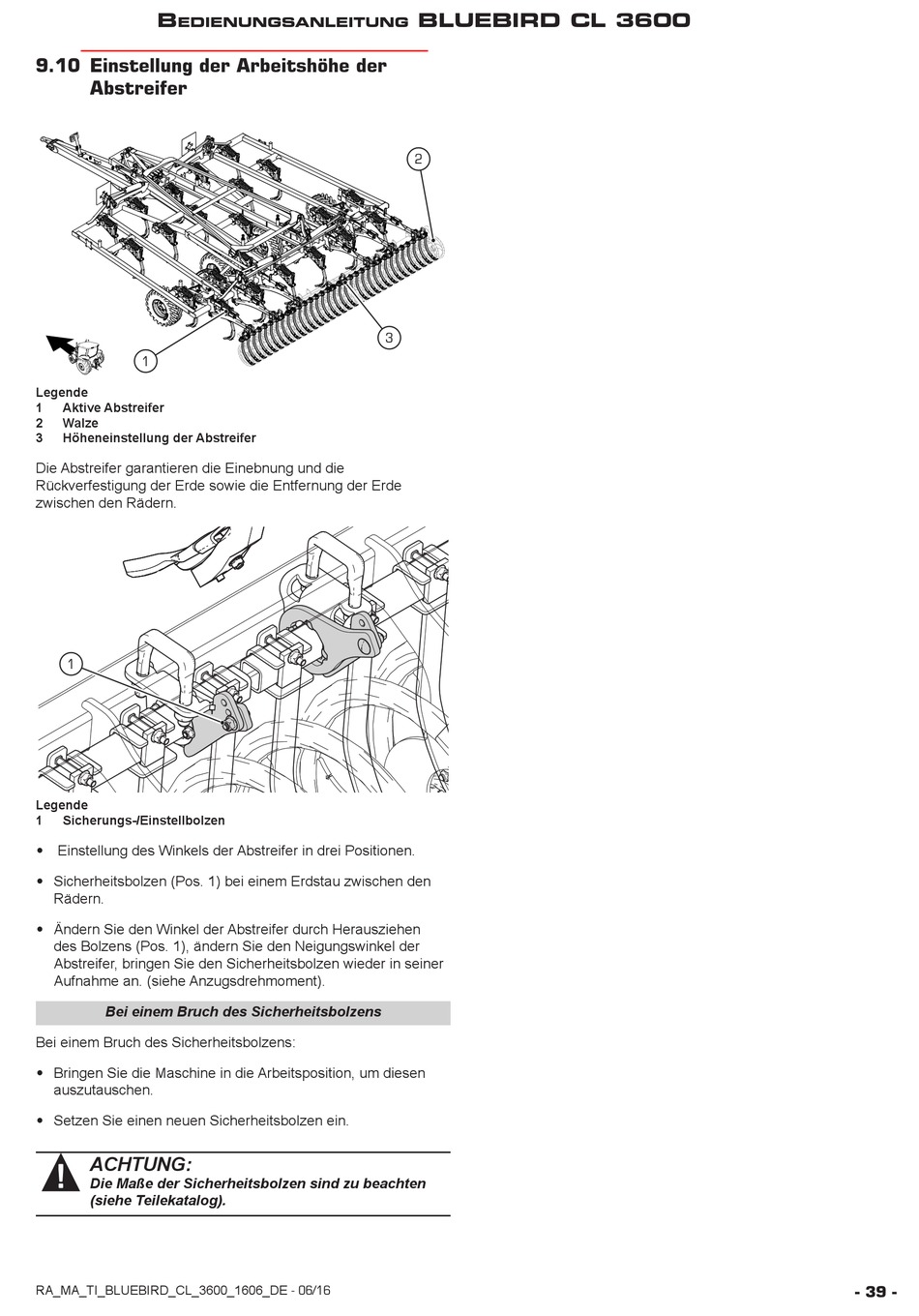

9.10 Einstellung der Arbeitshöhe der
Abstreifer
1
Legende
1
Aktive Abstreifer
2
Walze
3
Höheneinstellung der Abstreifer
Die Abstreifer garantieren die Einebnung und die
Rückverfestigung der Erde sowie die Entfernung der Erde
zwischen den Rädern.
1
Legende
1
Sicherungs-/Einstellbolzen
∙ Einstellung des Winkels der Abstreifer in drei Positionen.
∙ Sicherheitsbolzen (Pos. 1) bei einem Erdstau zwischen den
Rädern.
∙ Ändern Sie den Winkel der Abstreifer durch Herausziehen
des Bolzens (Pos. 1), ändern Sie den Neigungswinkel der
Abstreifer, bringen Sie den Sicherheitsbolzen wieder in seiner
Aufnahme an. (siehe Anzugsdrehmoment).
Bei einem Bruch des Sicherheitsbolzens
Bei einem Bruch des Sicherheitsbolzens:
∙ Bringen Sie die Maschine in die Arbeitsposition, um diesen
auszutauschen.
a
∙ Setzen Sie einen neuen Sicherheitsbolzen ein.
ACHTUNG:
Die Maße der Sicherheitsbolzen sind zu beachten
(siehe Teilekatalog).
RA_MA_TI_BLUEBIRD_CL_3600_1606_DE - 06/16
BlueBiRd Cl 3600
2
3
