B
edienungsanleitung
9.8

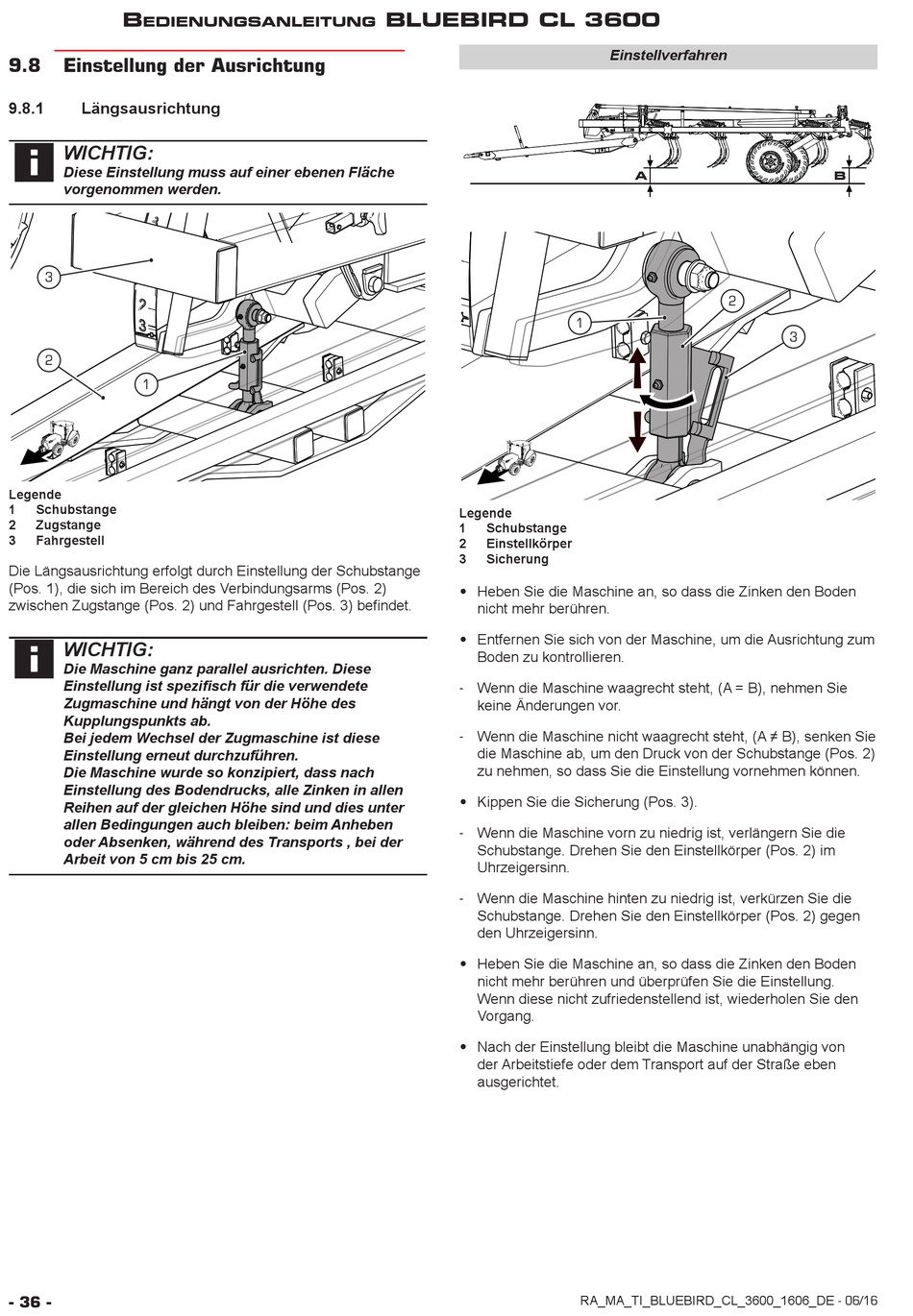

Einstellung der Ausrichtung
i
9.8.1
Längsausrichtung
WICHTIG:
Diese Einstellung muss auf einer ebenen Fläche
vorgenommen werden.
3
2
1
Legende
1
Schubstange
2
Zugstange
3
Fahrgestell
Die Längsausrichtung erfolgt durch Einstellung der Schubstange
(Pos. 1), die sich im Bereich des Verbindungsarms (Pos. 2)
i
zwischen Zugstange (Pos. 2) und Fahrgestell (Pos. 3) befindet.
WICHTIG:
Die Maschine ganz parallel ausrichten. Diese
Einstellung ist spezifisch für die verwendete
Zugmaschine und hängt von der Höhe des
Kupplungspunkts ab.
Bei jedem Wechsel der Zugmaschine ist diese
Einstellung erneut durchzuführen.
Die Maschine wurde so konzipiert, dass nach
Einstellung des Bodendrucks, alle Zinken in allen
Reihen auf der gleichen Höhe sind und dies unter
allen Bedingungen auch bleiben: beim Anheben
oder Absenken, während des Transports , bei der
Arbeit von 5 cm bis 25 cm.
- 36 -
BlueBiRd Cl 3600
Legende
1
Schubstange
2
Einstellkörper
3
Sicherung
∙ Heben Sie die Maschine an, so dass die Zinken den Boden
nicht mehr berühren.
∙ Entfernen Sie sich von der Maschine, um die Ausrichtung zum
Boden zu kontrollieren.
- Wenn die Maschine waagrecht steht, (A = B), nehmen Sie
keine Änderungen vor.
- Wenn die Maschine nicht waagrecht steht, (A ≠ B), senken Sie
die Maschine ab, um den Druck von der Schubstange (Pos. 2)
zu nehmen, so dass Sie die Einstellung vornehmen können.
∙ Kippen Sie die Sicherung (Pos. 3).
- Wenn die Maschine vorn zu niedrig ist, verlängern Sie die
Schubstange. Drehen Sie den Einstellkörper (Pos. 2) im
Uhrzeigersinn.
- Wenn die Maschine hinten zu niedrig ist, verkürzen Sie die
Schubstange. Drehen Sie den Einstellkörper (Pos. 2) gegen
den Uhrzeigersinn.
∙ Heben Sie die Maschine an, so dass die Zinken den Boden
nicht mehr berühren und überprüfen Sie die Einstellung.
Wenn diese nicht zufriedenstellend ist, wiederholen Sie den
Vorgang.
∙ Nach der Einstellung bleibt die Maschine unabhängig von
der Arbeitstiefe oder dem Transport auf der Straße eben
ausgerichtet.
Einstellverfahren
A
2
1
RA_MA_TI_BLUEBIRD_CL_3600_1606_DE - 06/16
B
3
