in der Halterung und zur Behälteröffnung zeigt,
damit das Wasser beim Füllen in einem Bogen
in den Behälter fließt.
3. Montieren Sie den Schlauchadapter auf die
Schnellkupplung
4. Drehen Sie die Hebel zum Adapter, um ihn zu
arretieren. Befestigen Sie ihn dann mit den
Splinten (Bild 3).
5. Stecken Sie den Rücklaufschlauch durch die
große Öffnung in der Halterung und auf das
Krümmerende des 90-Grad-Winkelanschlusses
(Bild 3).
Wichtig:
Verlängern Sie den Schlauch nicht,
um einen Kontakt mit den Tankflüssigkeiten
zu ermöglichen.
2
Prüfen der Federn des
Abschnittscharniers
Keine Teile werden benötigt
Verfahren
Wichtig:
Wenn die Federn des Abschnittschar-
niers falsch zusammengedrückt sind und Sie
das Sprühsystem einsetzen, kann der Ausleger
beschädigt werden. Messen Sie die Federn und
drücken Sie sie mit den Klemmmuttern ggf. auf
4 cm zusammen.
Bei der Auslieferung des Sprühfahrzeugs sind die
Abschnittsektionen nach vorne gedreht, um das
Versenden der Maschine zu vereinfachen. Die Federn
werden bei der Fertigung nicht ganz angezogen,
damit die Abschnitte in dieser Stellung transportiert
werden können. Vor dem Einsatz der Maschine
müssen die Federn auf die richtige Komprimierung
eingestellt werden.
1. Nehmen Sie ggf. die Verpackungsmaterialien
ab, mit denen die linken und rechten
Abschnittsektionen für den Transport befestigt
sind.
2. Stützen Sie die Abschnitte ab, wenn sie in die
Sprühstellung ausgefahren sind.
3. Messen Sie am Scharnier des Abschnitts die
Komprimierung der oberen und unteren Federn,
wenn die Abschnitte ausgefahren sind
A. Alle Federn müssen so komprimiert werden,
dass sie einen Wert von 4 cm haben.
(Bild 3).
(Bild
B. Drücken Sie die Federn, bei denen Sie
einen Wert über vier cm messen, mit der
Klemmmutter zusammen.

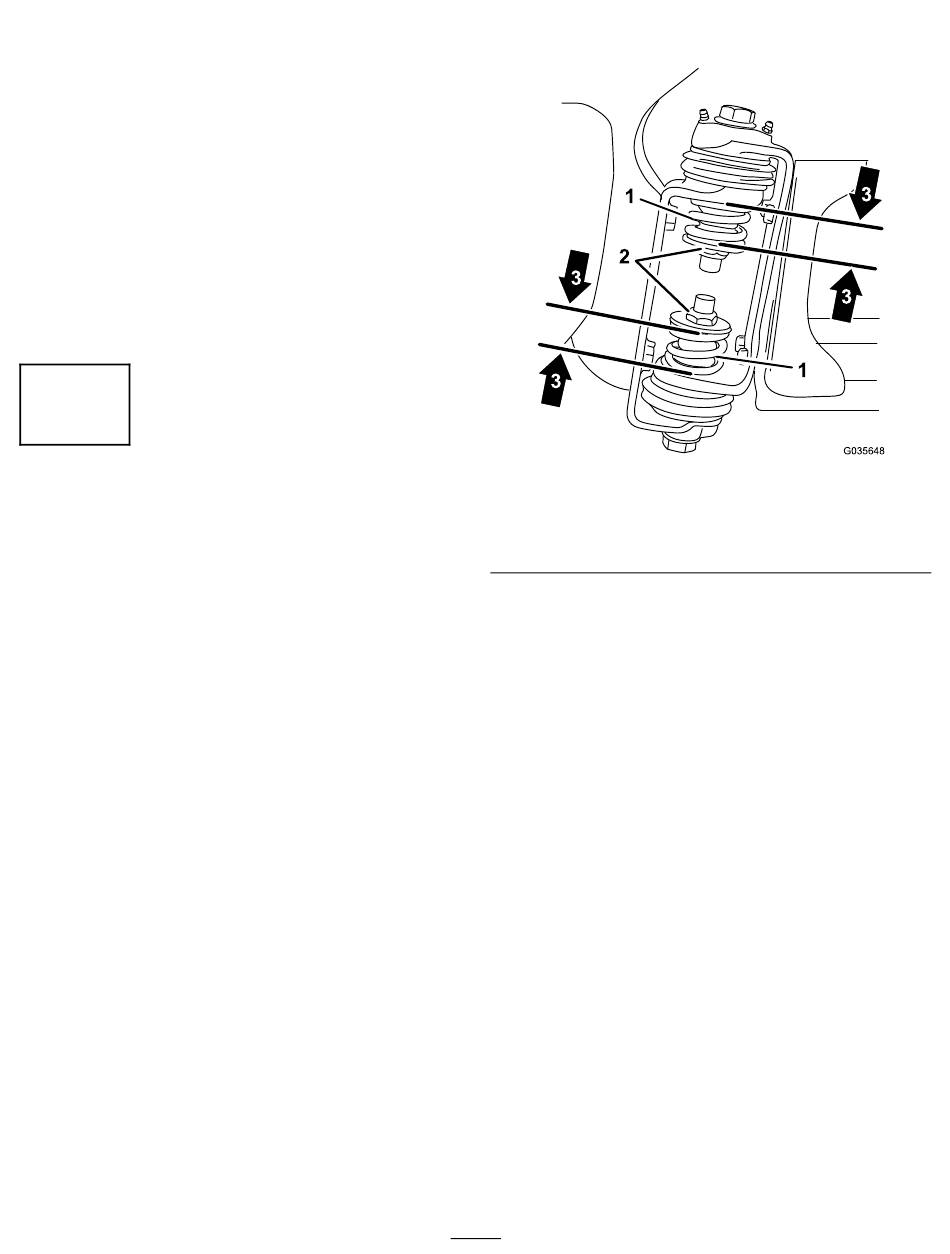

1. Feder des
Abschnittscharniers
2. Klemmmutter
4. Wiederholen Sie den Schritt für jede Feder an
beiden Abschnittscharnieren.
5. Bewegen Sie die Abschnitte in die
Überkreuzstellung für den Transport. Weitere
Informationen finden Sie unter
Sprühabschnitte (Seite
4).
13
Bild 4
3. Komprimierte Feder: 4 cm
Positionieren der
36).
