Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
1
Einbauen des Konsolencom-
puters
Für diesen Arbeitsschritt erforderliche Teile:
1 Befestigungshalterung
3 Schlossschraube (5/16" x 3/4")
3 Sicherungsmutter (8 mm)(5/16")
1 Konsolencomputer
2 Handrad

Einbauen des Konsolencomputers

1. Befestigen Sie die Befestigungshalterung mit
zwei Schlossschrauben (5/16" x 3/4") und
Sicherungsmuttern (5/16") am Armaturenbrett, wie
in Bild 2 abgebildet.
Beschreibung
Befestigungshalterung
Schlossschraube (5/16" x 3/4")
Sicherungsmutter (8 mm)(5/16")
Konsolencomputer
Handrad
Durchflussmesser
Dichtung
Schlauchklemme
Menge
1
3
3 Bauen Sie den Konsolencomputer ein.
1
2
1
1 Bauen Sie den Durchflussmesser ein.
1

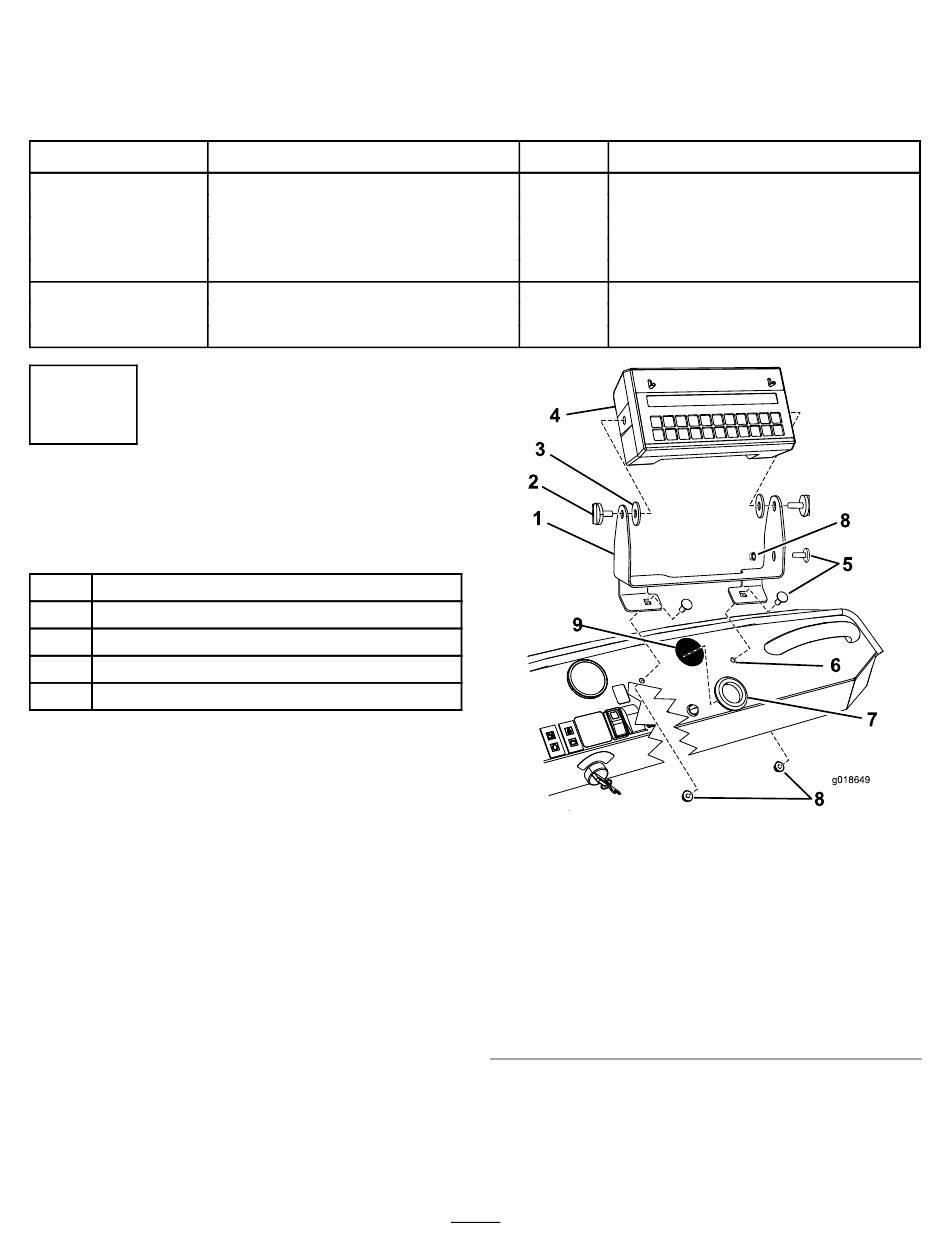

1. Befestigungshalterung
2. Handrad (2)
3. Gummischeibe (2)
4. Konsolencomputer
5. Schlossschraube (5/16" x
3/4")
2. Ermitteln Sie die runden Mehrphasenanschlüsse des
Konsolencomputers am Hauptkabelbaum, der an der
rechten Rahmenstrebe unter dem Armaturenbrett
befestigt ist.
4
Verwendung
g018649
Bild 2
6. Befestigungsloch
im Armaturenbrett
(vorhanden)
7. Große Dichtung
8. Sicherungsmuttern (5/16")
9. Ausgestanztes Loch im
Armaturenbrett
