Einrichtung

Medien und zusätzliche Artikel
Beschreibung
Zündung
Bedienungsanleitung
Motorbedienungsanleitung
Ersatzteilkatalog-Anweisungskarte
Schulungsmaterial für den Bediener
Siebfilter
Hinweis:
Bestimmen Sie die linke und rechte Seite der Maschine anhand der normalen Sitz- und
Bedienposition.
Hinweis:
Lesen Sie die dem System beiliegende Bedienungsanleitung, wenn Sie Fragen haben oder weitere
Informationen zum Sprühsystem haben.
Wichtig:
Das Sprühfahrzeug wird ohne Sprühdüsen verkauft.
Für den Einsatz des Sprühfahrzeugs müssen Sie Düsen kaufen und einsetzen. Wenden Sie sich an den
offiziellen Vertragshändler von Toro für Informationen zu angebotenen Abschnitten und Zubehör.
Nach dem Einbau der Düsen und vor der ersten Verwendung des Sprühfahrzeugs müssen Sie die
Sicherheitsventile der Abschnitte einstellen, damit der Druck und die Dosierung für alle Abschnitte
konstant bleibt, wenn Sie einen oder mehrere Abschnitte abschalten. Siehe
Sicherheitsventile des Abschnitts (Seite
1
Montieren des
Rücklauffüllanschlusses
Für diesen Arbeitsschritt erforderliche Teile:
1 90°-Anschlussstück
1 Schnellkupplung
1 Schlauchadapter
1 Füllanschlusshalterung
1 Bundkopfschraube (5/16" x ¾")
1 Rücklaufschlauch
Verfahren
1. Setzen Sie die Füllanschlusshalterung auf das
Gewindeloch im Behälter und befestigen Sie sie
Menge
2
1
Lesen Sie die Bedienungsanleitungen und schauen Sie
1
sich das Schulungsmaterial an, bevor Sie die Maschine
1
einsetzen.
1
2
29).
mit einem Bundbolzen (5/16" x ¾"), wie in
3 abgebildet.

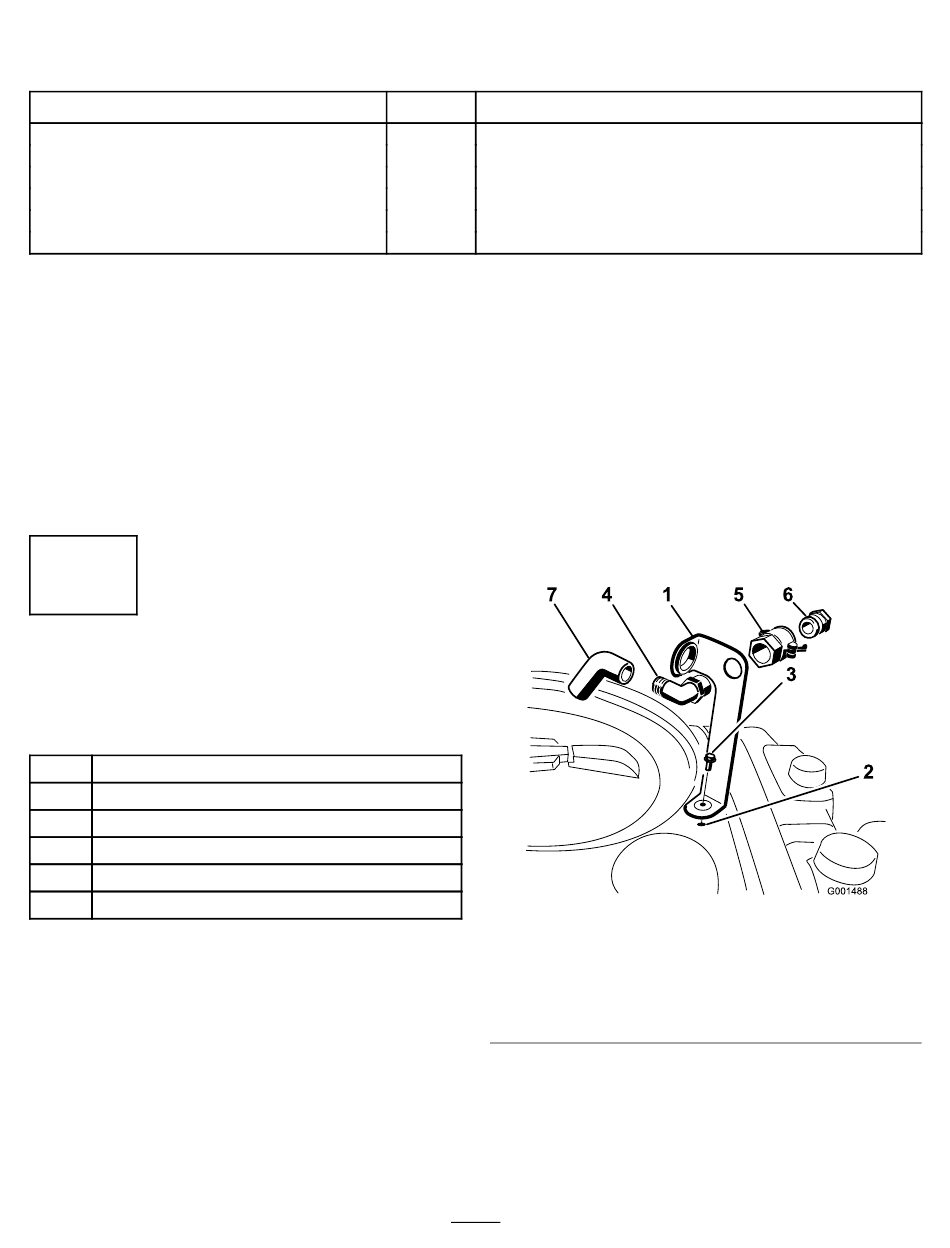

1. Füllanschlusshalterung
2. Gewindeloch im Behälter
3. Bundbolzen (5/16" x ¾")
4. 90°-Krümmer
2. Stecken Sie das Gewinde des 90-Grad-
Krümmers durch die Halterung und schrauben
Sie die Schnellkupplung auf. Befestigen Sie sie
an der Halterung
Hinweis:
so, dass das offene Ende zur großen Öffnung
12
Verwendung
Kalibrieren der
Bild 3
5. Schnellkupplung
6. Schlauchadapter
7. Rücklaufschlauch
(Bild 3).
Montieren Sie das Anschlussstück
g001488
