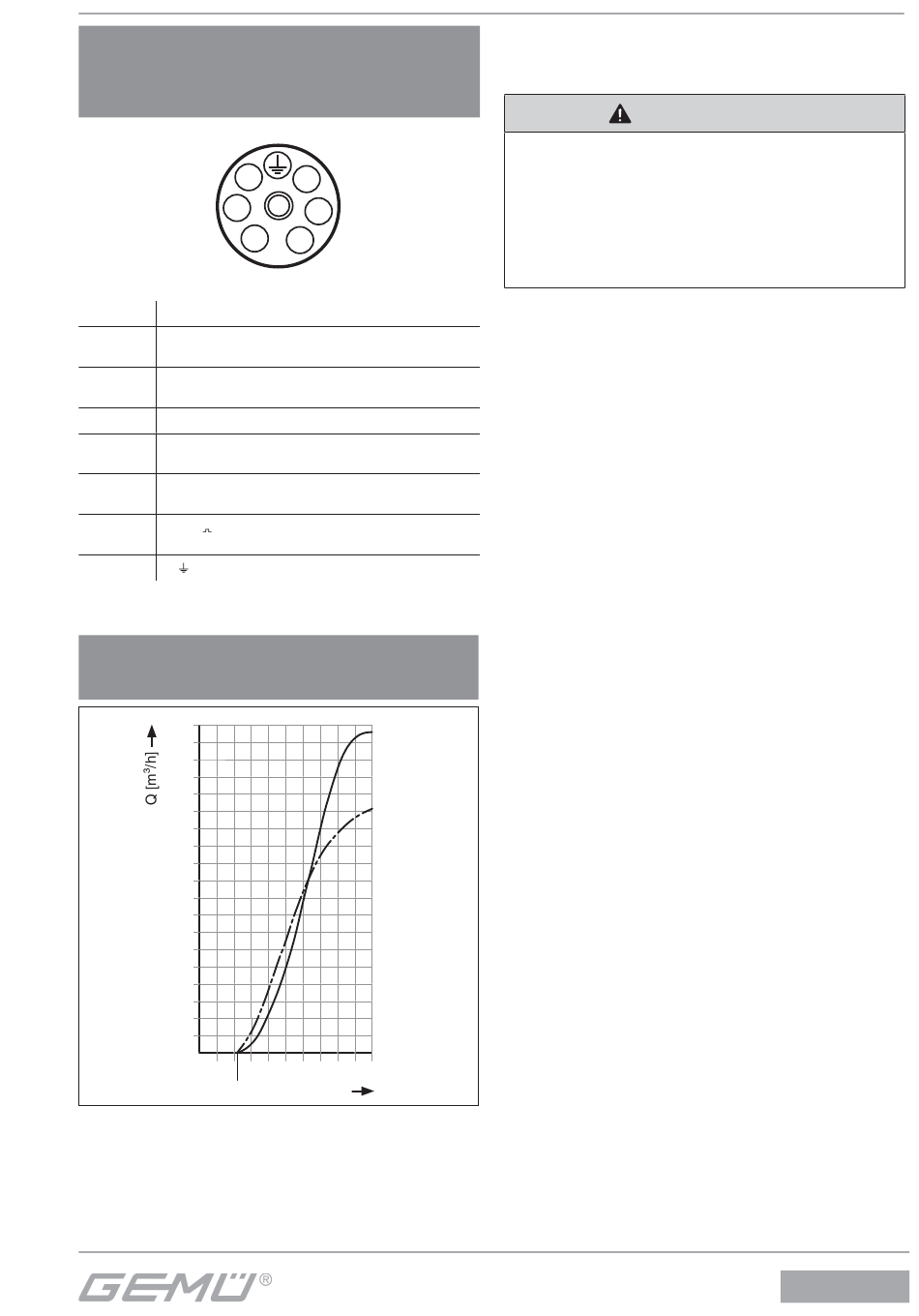

Функциональный модуль AP, управление
ОТКР./ЗАКР. с использованием выхода
потенциометра и штекера Hirschmann N 6 R
AM2 (конструкция: 6027)
1
6
5
Контакт Обозначение
1 L1, напряжение электродвигателя для
направления вращения ОТКР.
2 L1, напряжение электродвигателя для
направления вращения ЗАКР.
3 N, опорное напряжение
4 Us +, потенциометр фактического
значения, напряжение сигнала
5 Us -, потенциометр фактического
значения, выход сигнала
6 Us , потенциометр фактического
значения, напряжение сигнала
7 , PE
Графические характеристики с
функциональным модулем E2
или трехпозиционным регулятором 1283
3,8
3,6
3,4
3,2
3,0
2,8
2,6
2,4
2,2
2,0
1,8
1,6
1,4
1,2
1,0
0,8
0,6
0,4
0,2
0
0 2 4 6 8 10 12 14 16 18 20
Точка открытия
2
3
4
DN 15
DN 12
Среда:
Вода
∆ p: 1 бар
I [mA]
13 Монтаж/демонтаж
запасных частей
ОСТОРОЖНО
Не разбирать клапан, отправить его
в компанию GEMÜ в сборе!
® Несоблюдение указаний может
привести к повреждению клапана.
Приложить заполненное заявление
G
о возврате.
Клапаны GEMÜ 563 и 568 должны
ремонтироваться только на заводе
GEMÜ. Установка запасных деталей
также может выполняться только
специалистами GEMÜ. Несоблюдение
этих указаний влечет за собой
аннулирование гарантийных
обязательств и ответственности
производителя согласно
действующему законодательству.
Кроме того, в этом случае владелец
теряет все права на возмещение
ущерба.
Демонтировать клапан в
сборе с помощью подходящих
приспособлений.
41 / 52
563, 568
