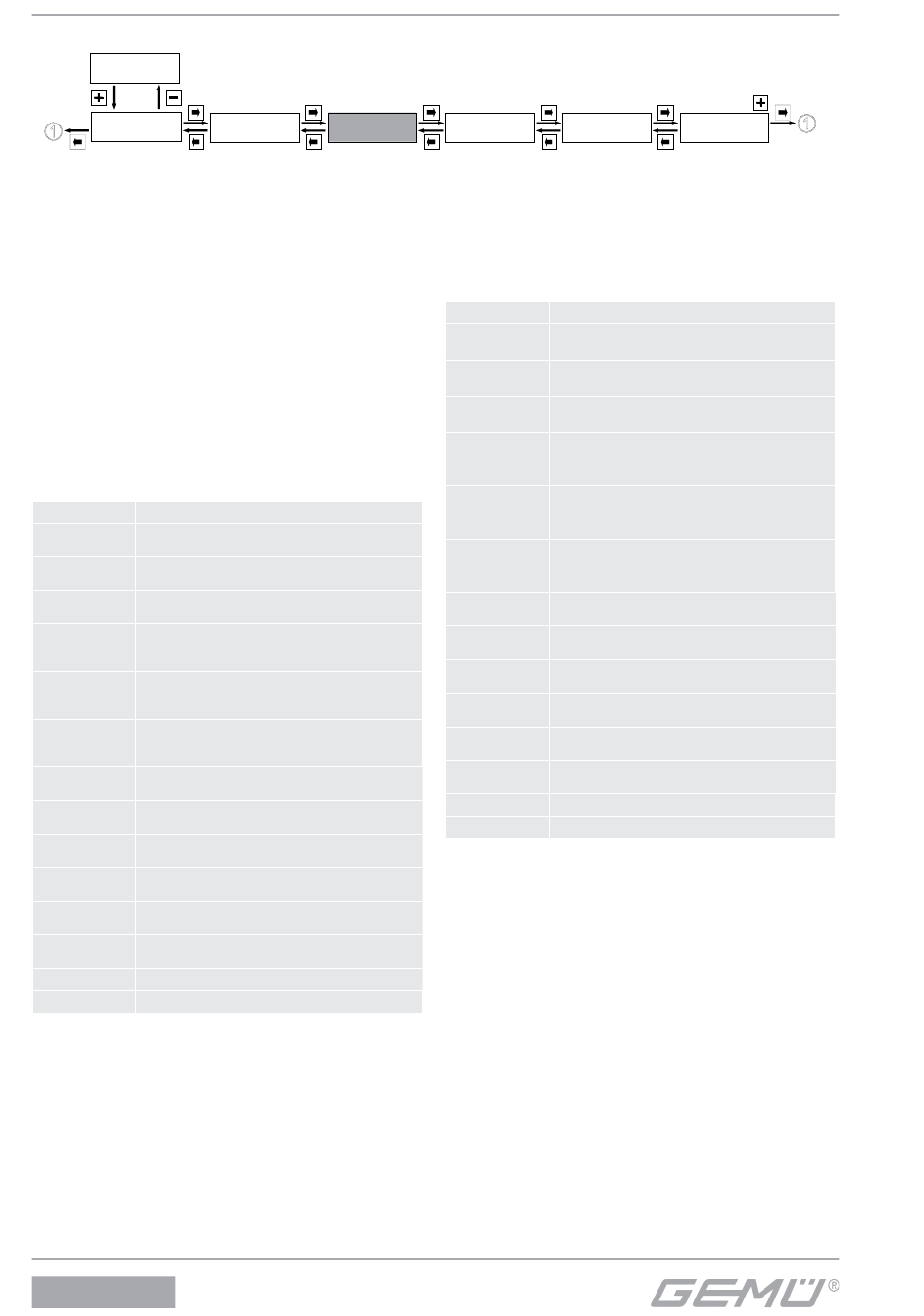

12.3 3 SetFunction

SETUP
Service
1

12.3.1 Analogausgang einstellen

Qmin:
Eingabe der Durchfl ussmenge, bei der 4 mA ausgegeben
werden sollen.
Qmax:
Eingabe der Durchfl ussmenge, bei der 20 mA ausgegeben
werden sollen.
12.3.2 Funktionen und Schaltpunkte der Ausgänge
einstellen
K1 Switch:
Defi niert die Art des Ausgangskontaktes.
NO – Schließer oder NC – Öff ner
K1 Fn:
Legt die Funktion des Ausgangs K1 fest.
OFF keine Funktion
Unterschreitung der unter AlarmMinK1
(Q min)
vorgegebenen Durchflussmenge
Überschreitung der unter AlarmMaxK1
(Q max)
vorgegebenen Durchflussmenge
Über- oder Unterschreitung der
(Q min/max)
vorgegebenen Durchflussmenge
Unterschreitung des unter AlarmMinK1
(T min) vorgegebenen Temperaturwertes (nur bei
Geräteausführung MT2)
Überschreitung des unter AlarmMaxK1
(T max) vorgegebenen Temperaturwertes (nur bei
Geräteausführung MT2)
Über- oder Unterschreitung des
(T min/max) vorgegebenen Temperaturwertes (nur bei
Geräteausführung MT2)
Unterschreitung des unter AlarmMinK1
(TQ1 min)
vorgegebenen Gesamtdurchflussmenge
Überschreitung der unter AlarmMinK1
(TQ1 max)
vorgegebenen Gesamtdurchflussmenge
Über- oder Unterschreitung der
(TQ1 min/max)
vorgegebenen Gesamtdurchflussmenge
Unterschreitung des unter AlarmMinK1
(TQ2min)
vorgegebenen Gesamtdurchflussmenge
Überschreitung der unter AlarmMinK1
(TQ2 max)
vorgegebenen Gesamtdurchflussmenge
(TQ2 min/max) Über- oder Unterschreitung der
vorgegebenen Gesamtdurchflussmenge
Direction Änderung der Durchflussrichtung
Warning Meldung einer Warnung
AlarmMinK1:
Legt den Alarmpunkt fest, bei dem nach Unterschreiten der
Ausgang K1 schaltet.
AlarmMaxK1:
Legt den Alarmpunkt fest, bei dem nach Überschreiten der
Ausgang K1 schaltet.
K1 delay:
Legt die Verzögerungszeit des Relais K1 fest.
3030 mFlow
SetBasics SetFunction
2 3
SetCalibration Communication
4 5
K2 Switch:
Defi niert die Art des Ausgangskontaktes.
NO – Schließer oder NC – Öff ner
K2 Fn:
Legt die Funktion des Ausgangs K2 fest.
OFF keine Funktion
Unterschreitung der unter AlarmMinK2
(Q min)
vorgegebenen Durchflussmenge
Überschreitung der unter AlarmMaxK2
(Q max)
vorgegebenen Durchflussmenge
Über- oder Unterschreitung der
(Q min/max)
vorgegebenen Durchflussmenge
Unterschreitung des unter AlarmMinK2
(T min) vorgegebenen Temperaturwertes (nur bei
Geräteausführung MT2)
Überschreitung des unter AlarmMaxK2
(T max) vorgegebenen Temperaturwertes (nur bei
Geräteausführung MT2)
Über- oder Unterschreitung des
(T min/max) vorgegebenen Temperaturwertes (nur bei
Geräteausführung MT2)
Unterschreitung des unter AlarmMinK2
(TQ1 min)
vorgegebenen Gesamtdurchflussmenge
Überschreitung der unter AlarmMinK2
(TQ1 max)
vorgegebenen Gesamtdurchflussmenge
Über- oder Unterschreitung der
(TQ1 min/max)
vorgegebenen Gesamtdurchflussmenge
Unterschreitung des unter AlarmMinK2
(TQ2min)
vorgegebenen Gesamtdurchflussmenge
Überschreitung der unter AlarmMinK2
(TQ2 max)
vorgegebenen Gesamtdurchflussmenge
(TQ2 min/max) Über- oder Unterschreitung der
vorgegebenen Gesamtdurchflussmenge
Direction Änderung der Durchflussrichtung
Warning Meldung einer Warnung
AlarmMinK2:
Legt den Alarmpunkt fest, bei dem nach Unterschreiten der
Ausgang K2 schaltet.
AlarmMaxK2:
Legt den Alarmpunkt fest, bei dem nach Überschreiten der
Ausgang K2 schaltet.
K2 delay:
Legt die Verzögerungszeit des Relais K2 fest.
22 / 40
Return
6
