MultiVent
MV EC..
2.0

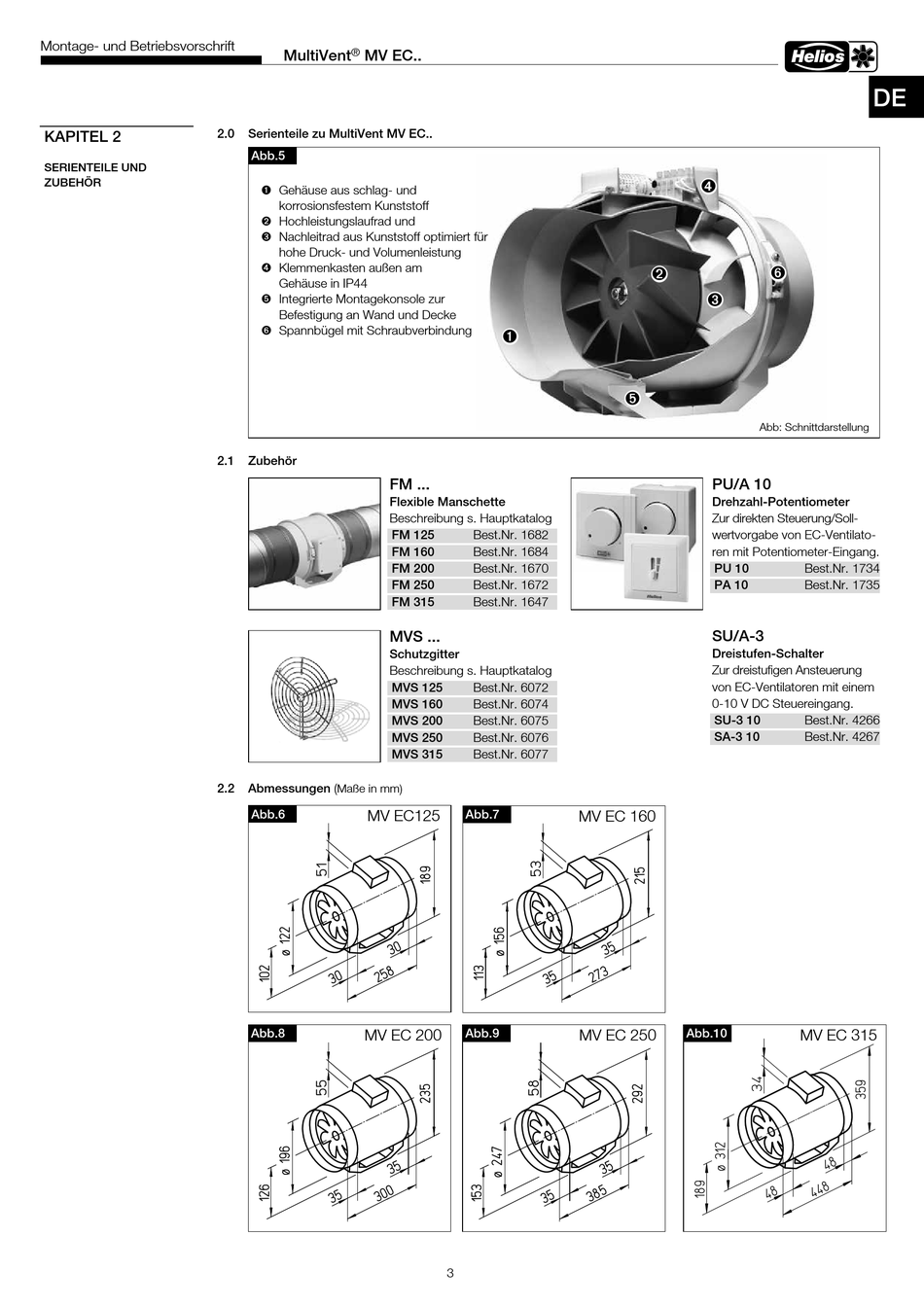

Serienteile zu MultiVent MV EC..
Abb.5
ò Gehäuse aus schlag- und
korrosionsfestem Kunststoff
ù Hochleistungslaufrad und
ä Nachleitrad aus Kunststoff optimiert für
hohe Druck- und Volumenleistung
ë Klemmenkasten außen am
Gehäuse in IP44
ö Integrierte Montagekonsole zur
Befestigung an Wand und Decke
ü Spannbügel mit Schraubverbindung
2.1
Zubehör
FM ...
Flexible Manschette
Beschreibung s. Hauptkatalog
FM 125
FM 160
FM 200
FM 250
FM 315
MVS ...
Schutzgitter
Beschreibung s. Hauptkatalog
MVS 125
MVS 160
MVS 200
MVS 250
MVS 315
2.2
Abmessungen (
Maße in mm)
MV EC125
Abb.6
Abb.8
MV EC 200
ò
Best.Nr. 1682
Best.Nr. 1684
Best.Nr. 1670
Best.Nr. 1672
Best.Nr. 1647
Best.Nr. 6072
Best.Nr. 6074
Best.Nr. 6075
Best.Nr. 6076
Best.Nr. 6077
Abb.7
MV EC 160
Abb.9
MV EC 250
3
ë
ü
ù
ä
ö
Abb: Schnittdarstellung
PU/A 10
Drehzahl-Potentiometer
Zur direkten Steuerung/Soll-
wertvorgabe von EC-Ventilato-
ren mit Potentiometer-Eingang.
PU 10
PA 10
SU/A-3
Dreistufen-Schalter
Zur dreistufigen Ansteuerung
von EC-Ventilatoren mit einem
0-10 V DC Steuereingang.
SU-3 10
SA-3 10
Abb.10
MV EC 315
DE
Best.Nr. 1734
Best.Nr. 1735
Best.Nr. 4266
Best.Nr. 4267
