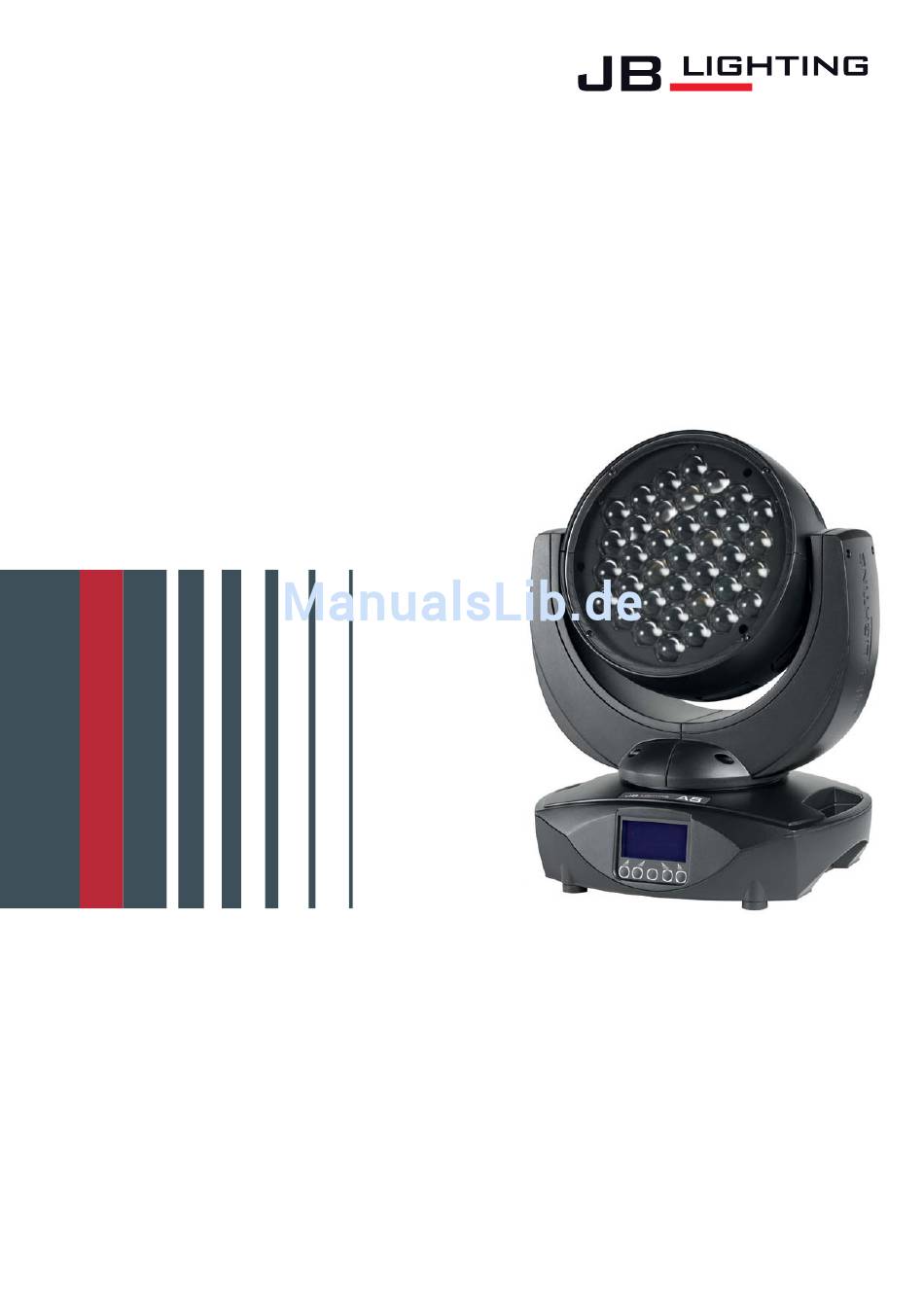

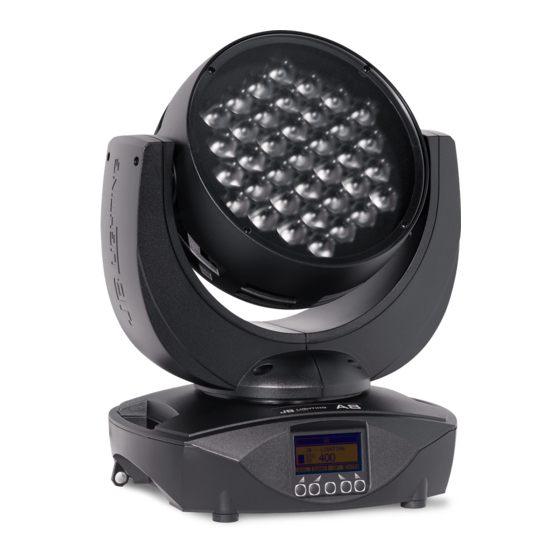

- Seite 1 Upgrade Handbuch | Upgrade manual DMX Protokoll | DMX Chart Version 1.1 Software 1.21...
- Seite 2 - 2 -...
-
Seite 3: Inhaltsverzeichnis
Inhalt / Content Deutsch 1.0 Menü-Übersicht ............4 2.0 Kanalbelegung . -
Seite 4: Menü-Übersicht
1.0 Menü-Übersicht ENTER Enter Enter FACTORY DEF. LOAD DEFAULTS SURE? USER DEFAULTS LOAD DEFAULTS SURE? SAVE DEFAULTS SURE? PASSWORD DMX ADDRESS ADDRESS +/- DMX INPUT MODE WIRED PERSONALITY WIRED/WIRELESS FIXTURE MODE STANDARD (1) EXTENDED (2) DMX MODE STANDARD RGB 8 MODE 1 STANDARD RGB 16 MODE 2... - Seite 5 EDIT STEP NR. +/- MODIFY FADE TIME FADE TIME +/- STANDALONE CAPT DMX NEXT TIME NEXT TIME +/- INSERT PAN +/- DELETE TILT TILT +/- RESET STEP CONTROL CONTROL +/- CLEAR ALL SHUTTER SHUTTER +/- DIMMER DIMMER +/- ZOOM ZOOM +/- PATTERN PATTERN +/- CTC 3200K...
-
Seite 6: Kanalbelegung
2.0 Kanalbelegung 2.1 FIXTURE MODE „Standard“ Der A8 verfügt über 5/3 unterschiedliche Kanaloptionen. Der jeweilige Modus lässt sich im Menüpunkt PERSONA- LITY -> FIXTURE MODE (Auswahl zwischen Standard und Extended) und anschließend über DMX MODE (Auswahl zwischen S8, S16, C8, C16, E8 bzw. M1, M2, M3) einstellen. Der eingestellte Mode wird im Hauptmenü angezeigt. - Seite 7 Extended 8 Bit (E8) Kanal 1 Kanal 2 Pan fein Kanal 3 Tilt Kanal 4 Tilt fein Kanal 5 Steuerkanal Kanal 6 Shutter Kanal 7 Dimmer Kanal 8 Zoom Kanal 9 Muster Kanal 10 Kanal 11 Farbrademulation Kanal 12 Pan/Tilt Geschwindigkeit Kanal 13 Effekt-...
-
Seite 8: Aufteilung Der Einzelnen Kanäle Fixture Mode „Standard
2.2 Aufteilung der einzelnen Kanäle FIXTURE MODE „Standard“ Beachten Sie die Möglichkeiten zur Einstellung der Reaktionszeit des A8 über den Steuerkanal 5 zur Anpassung des Ansprechverhaltens des A8 an Lichtsteuerungen verschiedenster Hersteller. Funktion Pan (X) Bewegung 433° 000-255 Pan (X) fein 000-255 Tilt (Y) Bewegung 333°... - Seite 9 Sicherheit 160-207 Camera Mode, 50Hz (nach 2 Sekunden) 208-215 Camera Mode, 60Hz (nach 2 Sekunden) 216-223 Camera Mode, FLEX (nach 2 Sekunden) 224-231 Sicherheit 232-239 Reset (nach 2 Sekunden) 240-247 Sicherheit 248-255 Shutter Shutter zu 000-015 Shutter auf 016-095 Shutter pulsierend öffnen >10Hz (0,6sec - 4,8sec) 096-110 Shutter auf 111-111...
- Seite 10 kein Muster 160-160 Muster 6 (0,1sec - 5sec) 161-175 kein Muster 176-176 Muster 6 fade (0,1sec - 5sec) 177-191 kein Muster 192-192 Muster 7 (0,1sec - 5sec) 192-207 kein Muster 208-208 Muster 7 fade (0,1sec - 5sec) 209-223 kein Muster 224-224 Muster 8 Zufall (0,1sec - 5sec) 225-239...
- Seite 11 Grün (8 Bit) 0-100% 000-255 Grün fein (16 Bit) 0-100% 000-255 Blau (8 Bit) 0-100% 000-255 Blau fein (16 Bit) 0-100% 000-255 Weiß (8 Bit) 0-100% 000-255 Weiß fein (16 Bit) 0-100% 000-255 Rot (8 Bit) 0-100% 000-255 Grün (8 Bit) 0-100% 000-255 2.
-
Seite 12: Fixture Mode „Extended
2.3 FIXTURE MODE „Extended“ Der A8 verfügt über 5/3 unterschiedliche Kanaloptionen. Der jeweilige Modus lässt sich im Menüpunkt PERSONA- LITY -> FIXTURE MODE (Auswahl zwischen Standard und Extended) und anschließend über DMX MODE Auswahl zwischen S8, S16, C8, C16, E8 bzw. M1, M2, M3) einstellen. Der eingestellte Mode wird im Hauptmenü angezeigt. -
Seite 13: Aufteilung Der Einzelnen Kanäle Fixture Mode „Extended
2.4 Aufteilung der einzelnen Kanäle FIXTURE MODE „Extended“ Bitte beachten Sie die Möglichkeiten zur Einstellung der Reaktionszeit des A8 über den Control-Channel 5 zur An- passung des Ansprechverhaltens des A8 an Lichtsteuerungen verschiedenster Hersteller. Funktion Pan (X) Bewegung 433° 000-255... - Seite 14 Sicherheit 160-207 Camera Mode, 50Hz (nach 2 Sekunden) 208-215 Camera Mode, 60Hz (nach 2 Sekunden) 216-223 Camera Mode, FLEX (nach 2 Sekunden) 224-231 Sicherheit 232-239 Reset (nach 2 Sekunden) 240-247 Sicherheit 248-255 Shutter Shutter zu 000-015 Shutter auf 016-095 Shutter pulsierend öffnen >10Hz (0,6sec - 4,8sec) 096-110 Shutter auf 111-111...
- Seite 15 Pattern Mode - Muster Einstellungen Bereich 0-31: RGBW LED‘s des inaktiven Segments sind deaktiviert! Muster frei laufend gefadet 000-000 Muster frei laufend geschaltet 001-001 Muster weiterschalten über Crossfade Laufrichtung vorwärts 002-002 Muster weiterschalten über Crossfade Laufrichtung rückwärts 003-003 Pixel zufällig ash schnell 004-004 Pixel zufällig snap open / ramp close 005-005...
- Seite 16 Bereich 128-159: RGBW LED‘s des inaktiven Segments leuchten in Glow RGBW, Glow RGBW wird dabei für die aktiven LED‘s nicht verwendet! Muster frei laufend gefadet 128-128 Muster frei laufend geschaltet 129-129 Muster weiterschalten über Crossfade Laufrichtung vorwärts 130-130 Muster weiterschalten über Crossfade Laufrichtung rückwärts 131-131 Pixel zufällig ash schnell 132-132...
- Seite 17 Color Spread - Farbverlauf Farbverlauf inaktiv 000-000 Farbverlauf zunehmend indexierbar vorwärts 001-063 Farbverlauf zunehmend laufrichtung vorwärts (schnell - langsam) 064-094 Stop 095-096 Farbverlauf abnehmend laufrichtung rückwärts (langsam - schnell) 097-127 Farbverlauf abnehmend indexierbar rückwärts 128-191 Farbverlauf zunehmend laufrichtung vorwärts (schnell - langsam) 192-222 Stop 223-224...
- Seite 18 Pan/Tilt Geschwindigkeit Bewegung in Echtzeit 000-003 Bewegung zeitverzögert (schnell - langsam) 004-255 Effektgeschwindigkeit Effekte in Echtzeit 000-003 Effekte zeitverzögert (schnell - langsam) 004-255 Blackout Move 000-000 Wahl der Segmente für Shuttereffekte in Verbindung mit dem Shutterkanal 001-070 071-095 Dimmer 0% bei Bewegung P/T 096-127 Dimmer 0% bei Farbwechsel 128-159...
-
Seite 19: Wichtige Informationen Fixture Mode „Standard
3.0 Wichtige Informationen FIXTURE MODE „Standard“ 3.1 Farbmischung In diesem Modus verfügt der A8 über einen Farbrademulationskanal, RGBW Farbmischung sowie einen CTC Kanal. Um die Funktionen zu überschauen sind diese mit unterschiedlichen Prioritäten belegt. Der Farbrademulationskanal (Voll/-Halbfarben entsprechend der JB-Lighting Produktpalette) hat erste Priorität vor den RGBW Kanälen (RGBW-Farbmischung). -
Seite 20: Wichtige Informationen Fixture Mode „Extended
4.0 Wichtige Informationen FIXTURE MODE „Extended“ 4.1 Farbmischung In diesem Modus verfügt der A8 über einen Farbradkanal, Main RGBW, Pattern RGBW, Glow RGBW, sowie einen CTC Kanal. Um die Funktionen zu überschauen sind diese mit unterschied- lichen Prioritäten belegt. Der Farbradkanal hat erste Priorität vor der Main RGBW. Nur wenn der Farbradkanal auf DMX-Wert 000-001 gesetzt ist, kann mit den RGBW Farbmischungen gearbei- tet werden. - Seite 21 English - 21 -...
- Seite 23 EDIT STEP NR. +/- MODIFY FADE TIME FADE TIME +/- STANDALONE CAPT DMX NEXT TIME NEXT TIME +/- INSERT PAN +/- DELETE TILT TILT +/- RESET STEP CONTROL CONTROL +/- CLEAR ALL SHUTTER SHUTTER +/- DIMMER DIMMER +/- ZOOM ZOOM +/- PATTERN PATTERN +/- CTC 3200K...
- Seite 39 - 39 -...
