Siemens RDF10 series Kurzanleitung
Raumtemperaturregler mit lcd
Quicklinks
CE1N3051de
18.08.2004

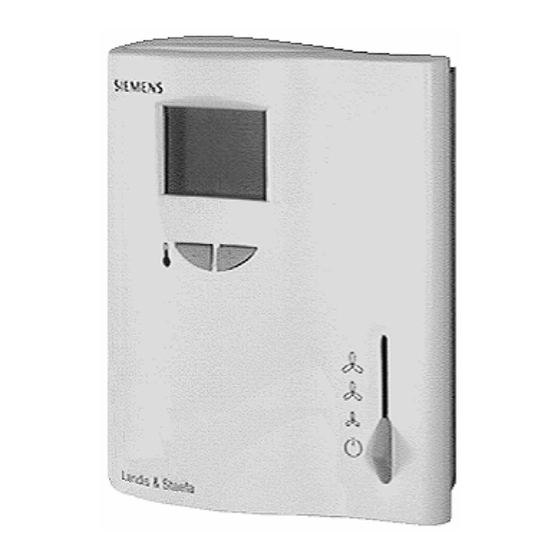

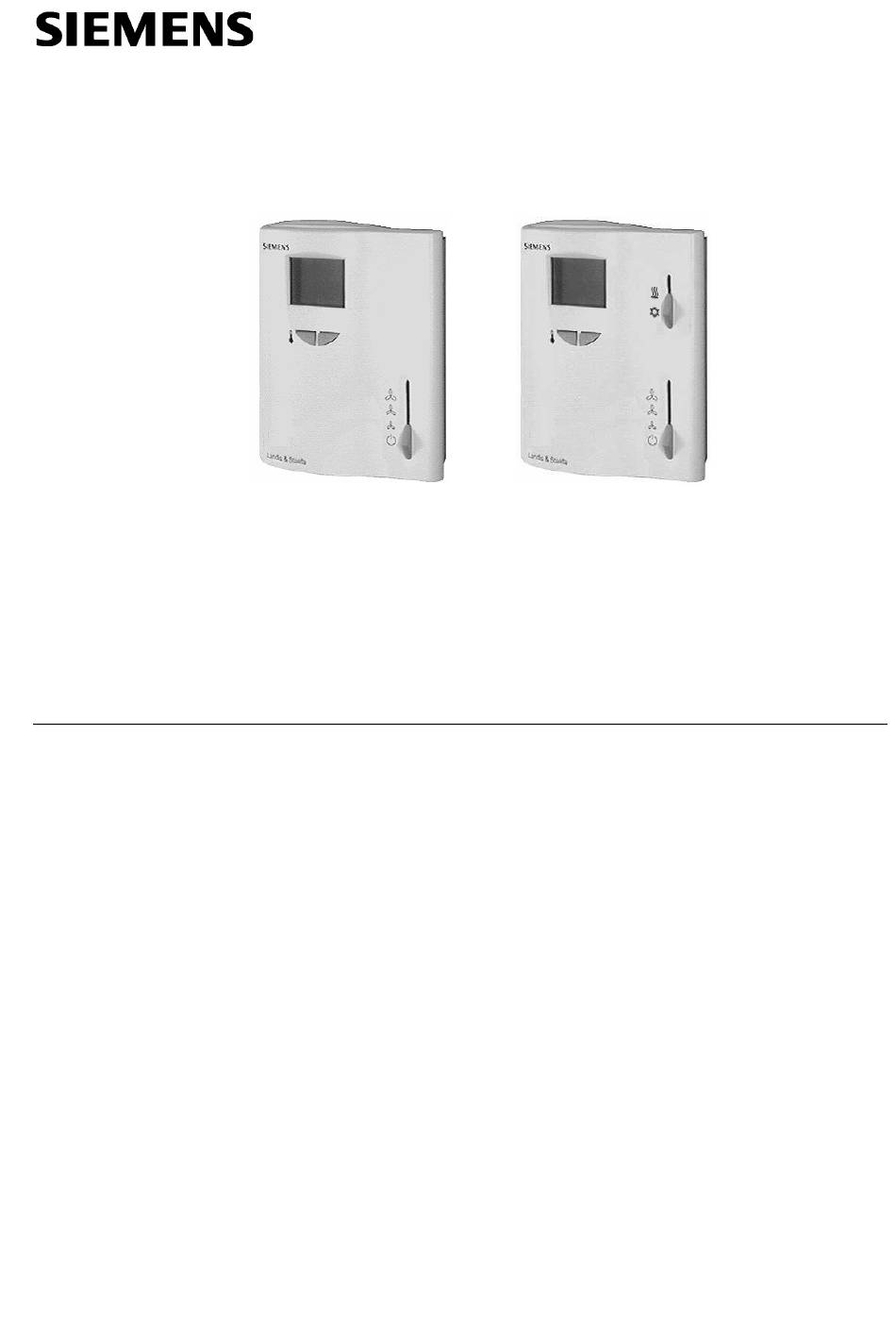

RDF10 RDF10.2
Raumtemperaturregler
mit LCD
für 2-Rohr-Ventilatorkonvektoren
für Verdichter in Direktverdampfern (nur RDF10)
Ausgang für 2-Punkt-Ventilantrieb
Ausgang für 1-stufigen Verdichter (RDF10)
Ausgänge für 3-stufigen Ventilator
Regelung wahlweise nach der Raum- oder Rücklufttemperatur (RDF10)
Automatische Heiz- und Kühlbetrieb-Umschaltung (RDF10)
Manuelle Heiz- und Kühlbetrieb-Umschaltung (RDF10.2)
Betriebsarten: Normal-, Energiesparbetrieb und Betriebsbereitschaft (RDF10)
Betriebsarten: Normalbetrieb und AUS (RDF10.2)
Betriebsarten-Umschaltkontakteingang für Fernschaltung (RDF10)
Funktion für die Vermeidung von Feuchteschäden (RDF10)
Installations- und Regelparameter wählbar
Anzeige der Raumtemperatur oder des Sollwerts wählbar (RDF10)
Minimal- und Maximalbegrenzung des Sollwerts (RDF10)
Betriebsspannung AC 230 V
Siemens Building Technologies
HVAC Products
3
051
RDF10...
Verwandte Anleitungen für Siemens RDF10 series
Inhaltszusammenfassung für Siemens RDF10 series
- Seite 1 Betriebsarten-Umschaltkontakteingang für Fernschaltung (RDF10) Funktion für die Vermeidung von Feuchteschäden (RDF10) Installations- und Regelparameter wählbar Anzeige der Raumtemperatur oder des Sollwerts wählbar (RDF10) Minimal- und Maximalbegrenzung des Sollwerts (RDF10) Betriebsspannung AC 230 V Siemens Building Technologies CE1N3051de HVAC Products 18.08.2004...
- Seite 2 Über den Steuerausgang Y11 erhält das Ventil den ZU-Befehl, wenn die gemessene Raumtemperatur um die halbe Schaltdifferenz über (Heizbetrieb) bzw. unter (Kühlbetrieb) dem eingestellten Sollwert liegt und das Ventil länger als 1 Minute geöffnet war (Parameter P19, nur bei RDF10). 2/10 Siemens Building Technologies Raumtemperaturregler CE1N3051de HVAC Products 18.08.2004...
- Seite 3 2. der Verdichter länger als 1 Minute eingeschaltet war (Parameter P19). Der RDF10 regelt entweder in Abhängigkeit der erfassten Raumtemperatur oder in Rücklufttemperatur Abhängigkeit der Rücklufttemperatur im Ventilatorkonvektor. Die Umschaltung erfolgt (optional) automatisch, wenn ein Kabeltemperaturfühler QAH11.1 angeschlossen ist. 3/10 Siemens Building Technologies Raumtemperaturregler CE1N3051de HVAC Products 18.08.2004...
- Seite 4 10 Sekunden nach der letzten Anzeige oder Einstellung werden alle Änderungen gespeichert und es erfolgt die Rückkehr in den normalen Betriebsmodus. Hinweis Für den Raumtemperaturregler RDF10.2 stehen folgende Parameter zur Verfügung: P03, P04, P05, P06, P09, P10, P11 und P14 4/10 Siemens Building Technologies Raumtemperaturregler CE1N3051de HVAC Products 18.08.2004...
- Seite 5 Ohne Eingang für Betriebsarten-Umschaltkontakt Mit manueller Heiz- und Kühlbetrieb-Umschaltung Bestellung Bei Bestellung sind Name und Typenbezeichnung anzugeben. Temperaturfühler QAH11.1 (als Rücklufttemperatur- und Changeover-Fühler verwend- bar), Changeover-Montagesatz und Ventile sind separat zu bestellen. 5/10 Siemens Building Technologies Raumtemperaturregler CE1N3051de HVAC Products 18.08.2004...
- Seite 6 Temperaturanzeige Raum (oder Anzeige Sollwert oder Sollwert Rückluft) Wirksinn des Kontakts für Umschaltung aktiviert wenn Kontakt Umschaltung aktiviert wenn Kontakt die externe Betriebsar- geschlossen geöffnet ten-Umschaltung (Arbeitskontakt) (Ruhekontakt) 1) Nur bei RDF10 6/10 Siemens Building Technologies Raumtemperaturregler CE1N3051de HVAC Products 18.08.2004...
- Seite 7 Dem Gerät liegt eine Montageanleitung bei. Sollte die angezeigte Temperatur nicht mit der effektiv gemessenen Raumtemperatur Fühlerabgleich übereinstimmen, kann der Temperaturfühler beim RDF10 neu abgeglichen werden. Dazu muss Parameter P05 verändert werden. 7/10 Siemens Building Technologies Raumtemperaturregler CE1N3051de HVAC Products 18.08.2004...
- Seite 8 IEC 721-3-1 Klimatische Bedingungen Klasse 1 K3 − 25...+70 °C Temperatur Feuchte < 95 % r. F. - Konformität nach 89/336/EWG EMV-Richtlinie 73/23/EWG Niederspannungsrichtlinie N474 C-Tick Konformität nach EMV Richtline AS/NSZ 4251.1:1994 8/10 Siemens Building Technologies Raumtemperaturregler CE1N3051de HVAC Products 18.08.2004...
-
Seite 9: Allgemein
Raumtemperaturregler RDF10 Externer Betriebsarten-Umschalter Q1 Q2 Q3 Verdichter I II III * Nur mit RDF10 6(4)A 5(3)A max. max. Hinweis: Der Raumtemperaturregler RDF10.2 kann nicht mit einem Verdichter im Direktverdampfer eingesetzt werden. 9/10 Siemens Building Technologies Raumtemperaturregler CE1N3051de HVAC Products 18.08.2004... - Seite 10 Massbilder Gerät Bodenplatte ©2004 Siemens Building Technologies AG Änderungen vorbehalten 10/10 Siemens Building Technologies Raumtemperaturregler CE1N3051de HVAC Products 18.08.2004...
