N3067de
2014-10-14
RDF310.2, RDF310.21

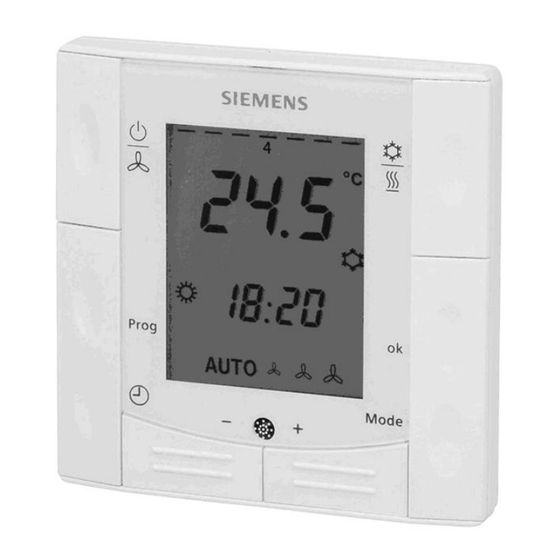

Raumtemperaturregler
mit LCD für
Unterputzmontage
für 2-Rohr-Ventilatorkonvektoren
für Verdichter von Direktverdampfern
Ausgang für 2-Punkt-Ventilantrieb oder 1-stufigen Verdichter
Steuerung eines 3-stufigen Ventilators: Automatisch oder manuell
Manuelle Heiz- und Kühlbetrieb-Umschaltung oder dauernd nur Kühlen / nur
Heizen
Betriebsarten: Normalbetrieb, Betriebsbereitschaft
Inbetriebnahme- und Regelparameter wählbar
Anzeige der Raumtemperatur odes des Sollwerts wählbar
Minimal- und Maximalbegrenzung des Sollwerts
Betriebsspannung AC 230 V
Montage auf rechteckiger Unterputzdose, Lochabstand 60,3 mm
Benutzer- und Parametereinstellungen können bei Netzverlust erhalten oder
wiederhergestellt werden
Weitere Merkmale des RDF310.21
LCD mit Hintergrundbeleuchtung
Infrarot-Fernsteuerung
Weitere Merkmale des RDF410.21
LCD mit Hintergrundbeleuchtung
Infrarot-Fernsteuerung
Auto Timer-Betrieb mit 8 programmierbaren Schaltuhren
RDF410.21
Building Technologies
3
067
RDF310...
RDF410...
Werbung
Verwandte Anleitungen für Siemens RDF310 Serie
Inhaltszusammenfassung für Siemens RDF310 Serie

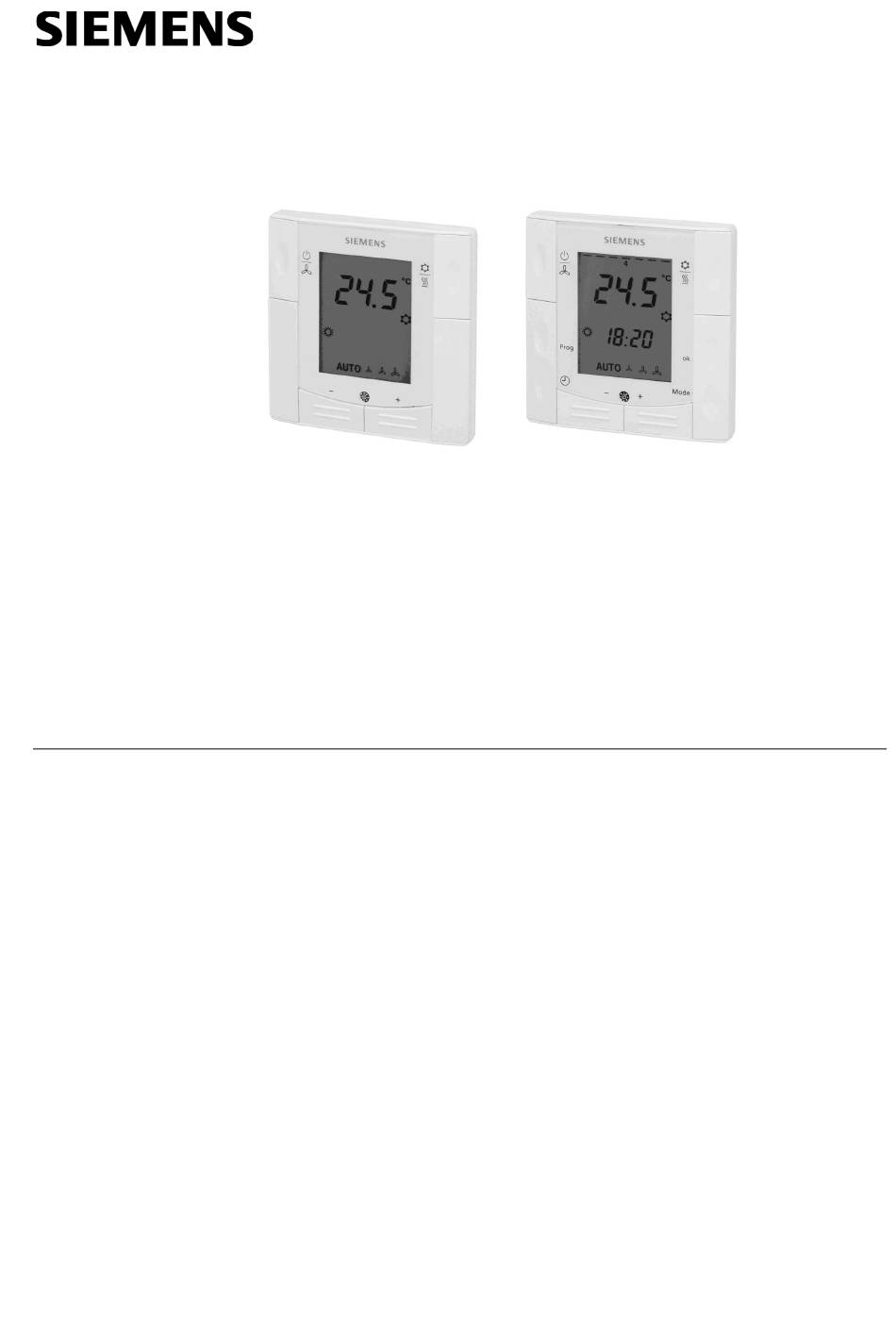

- Seite 1 RDF310.2, RDF310.21 RDF410.21 Raumtemperaturregler mit LCD für RDF310… Unterputzmontage RDF410… für 2-Rohr-Ventilatorkonvektoren für Verdichter von Direktverdampfern Ausgang für 2-Punkt-Ventilantrieb oder 1-stufigen Verdichter Steuerung eines 3-stufigen Ventilators: Automatisch oder manuell Manuelle Heiz- und Kühlbetrieb-Umschaltung oder dauernd nur Kühlen / nur Heizen Betriebsarten: Normalbetrieb, Betriebsbereitschaft Inbetriebnahme- und Regelparameter wählbar Anzeige der Raumtemperatur odes des Sollwerts wählbar...
