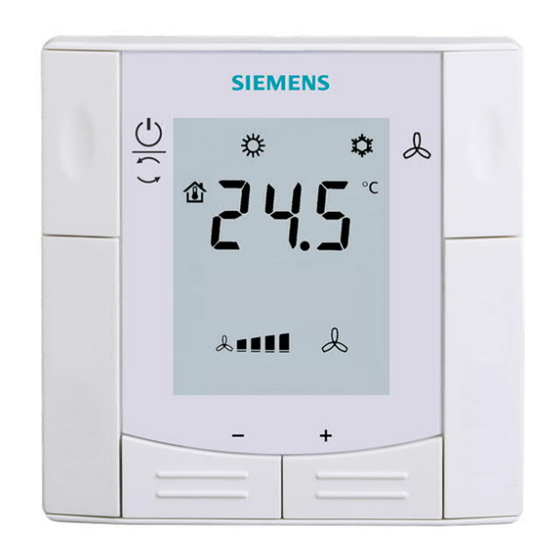

Siemens RDF660MB Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für RDF660MB:
- Montageanleitung (2 Seiten) ,
- Basisdokumentation (68 Seiten)
Werbung
Quicklinks

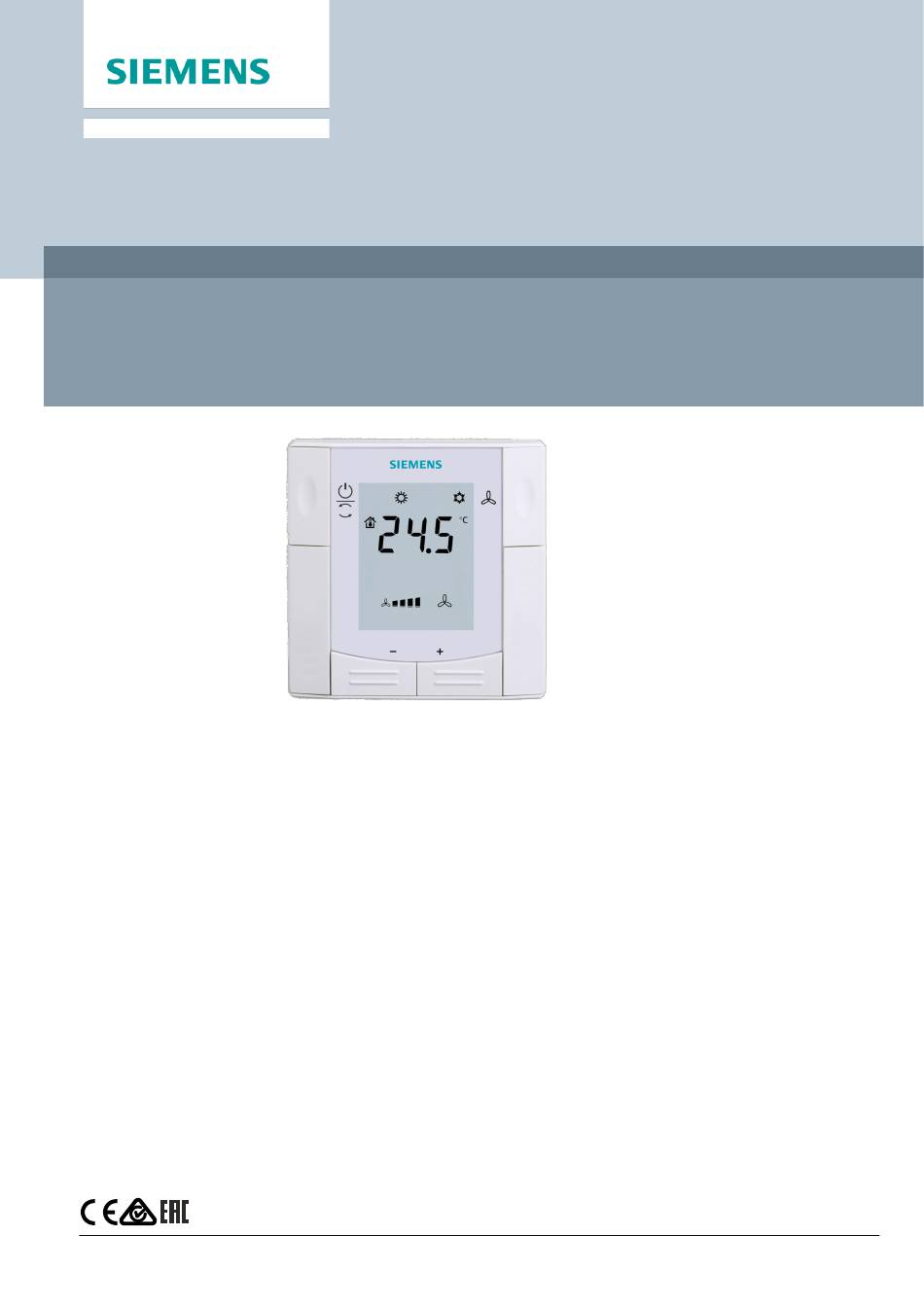

Unterputz-Raumthermostat mit RS485 Modbus-
Kommunikation
RDF660MB/MM, RDF660MB
A6V12005486_de--_c
2021-05-17
Für 2-Rohr, 2-Rohr mit Elektroheizung und 4-Rohr-Ventilatorkonvektoren
●
AC 230 V Betriebsspannung
●
Grosse hintergrundbeleuchtete Anzeige
●
2- oder 3-Punkt-Steuerausgänge
●
Ventilatordrehzahl automatisch oder manuell
●
ECM-Ventlator DC 0...10 V Ausgang
●
Betriebsarten: Komfort, Economy und Schutz
●
Regelung abhängig von Raum- oder Rücklauftemperatur
●
Automatische oder manuelle H/K-Umschaltung
●
Min. und max. Begrenzung des Raumtemperatursollwerts
●
2 Basiseingä nge für externen oder Umschaltfühler, Schlüsselkarte oder
Fensterkontakt
●
Inbetriebnahme- und Regelparameter über lokales HMI oder RS485 Modbus
●
RS485 kommunikative Schnittstelle im Modbus RTU Slave-Betrieb
●
Benutzer- und Parametereinstellungen speicherbare oder wiederherstellbar bei
Stromausfall auf vorherige Betriebsart, Komfort oder Schutz
●
Montage auf runden und quadratischen Dosen, 60 mm Befestigungslochabstand
Smart Infrastructure
Werbung
Verwandte Anleitungen für Siemens RDF660MB
Inhaltszusammenfassung für Siemens RDF660MB
- Seite 1 Unterputz-Raumthermostat mit RS485 Modbus- Kommunikation RDF660MB/MM, RDF660MB Für 2-Rohr, 2-Rohr mit Elektroheizung und 4-Rohr-Ventilatorkonvektoren ● AC 230 V Betriebsspannung ● Grosse hintergrundbeleuchtete Anzeige ● 2- oder 3-Punkt-Steuerausgänge ● Ventilatordrehzahl automatisch oder manuell ● ECM-Ventlator DC 0...10 V Ausgang ● Betriebsarten: Komfort, Economy und Schutz ●...
- Seite 2 S1 Eingang frei wählbar für (nur RDF660MB/MM): – Fensterkontakt – Präsenzmelder – Hotel-Schlü sselkarte ● 2 multifunktionale Eingä nge (X1 und X2), frei wählbar für (nur RDF660MB): – Externer Raumtemperatur- oder Rücklufttemperaturfühler (AI) – Automatischer H/K-Umschaltfü hler (AI) – Fensterkontakt (DI) – Taupunktfü hler (DI)
- Seite 3 Weiss -T439 oder rund X1, X2 Bestellung Geben Sie bei der Bestellung den Typ, die Artikelnummer und den Namen an: z.B. RDF660MB/MM / S55770-T433 Modbus Raumthermostat Ventilantriebe und Zubehör sind separat zu bestellen. Zubehör Beschreibung Datenblatt Umschalt-Montagesatz (50 Stück/Packung) ARG86.3 N3009 Plastik Montageklammer für...
- Seite 4 Elektromotorischer 3-Punkt-Antrieb (für SAS31.. 4581 Ventile 5.5 mm) Die Dokumente können über http://siemens.com/bt/download bezogen werden. Weitere Informationen zum Parallelbetrieb und der max. Anzahl Antriebe, die verwendet werden kann, finden Sie in den Datenblättern zu den ausgewä hlten Antrieben, je nach tieferem Wert: ●...
- Seite 5 Die Montageplatte passt auf eine quadratische Unterputzdose mit einem Befestigungslochabstand von 60 mm. Die Gehäusefront wird in die Montageplatte eingefü hrt und eingerastet. Bedienung und Einstellungen 1. Betriebsart-Auswahlschalter 2. Ventilbetrieb ä ndern 3. Sollwert und Regelparameter anpassen Siemens A6V12005486_de--_c Smart Infrastructure 2021-05-17...
- Seite 6 Ventilatorstufe: Niedrig, mittel, hoch Zeigt Störung oder Erinnerung an 5. Heiz- und Kü hlbetrieb Kü hlen Heizen Elektroheizung aktiv (nur RDF660MB) Kondensation im Raum (Taupunktfühler aktiv) 7. Zusatz-Benutzerinfo wie Raumtemperatur, Aussentemperatur ( ) oder Zeit von Modbus (wählbar über Parameter) Schlüsselsperre aktiv...
- Seite 7 A6V12114068 CE-Erklärungen A5W00156993A A5W00156996A Produkt-Umweltdeklaration A5W00139322A Dokumente wie Umweltdeklarationen, CE-Deklarationen usw. kö nnen heruntergeladen werden unter: http://siemens.com/bt/download Hinweise Sicherheit VORSICHT Länderspezifische Sicherheitsvorschriften Das Nichtbeachten von länderspezifischen Sicherheitsvorschriften kann zu Personen- und Sachschä den führen. ● Beachten Sie lä nderspezifischen Bestimmungen und halten Sie die entsprechenden Sicherheitsrichtlinien ein.
- Seite 8 Relaisausgä nge. ● Die Kabel des Modbus-Kommunikationseingangs +, - und REF für 230 V sind zu trennen. ● Vor Entfernen der Montageplatte ist der Thermostat vom Netz zu trennen. ● Das Gerä t unterstützt kein Hot-Plug. Siemens A6V12005486_de--_c Smart Infrastructure 2021-05-17...
- Seite 9 Raumtemperatur nicht ü berein (nach min. 1 Stunde Betrieb), so ist der Temperaturfühler neu abzugleichen. In diesem Fall muss P05 geändert werden. Wir empfehlen, die Sollwerte und Sollwert-Einstellbereiche aus Komfort- und Sollwert- und Energiespargründen zu überprüfen (P08…P12) und nach Bedarf zu ändern. Sollwertbereichs- begrenzung Siemens A6V12005486_de--_c Smart Infrastructure 2021-05-17...
-
Seite 10: Garantie
Besitzer und Lizenzbedingungen) finden Sie auf der Webseite https://www.siemens.com/download?A6V11893104. Garantie Die anwendungsbezogenen technischen Daten sind ausschliesslich zusammen mit den im Kapitel "Gerätekombinationen" aufgeführten Siemens-Produkten gewährleistet. Beim Einsatz mit Fremdprodukten erlischt somit jegliche Gewährleistung durch Siemens. Siemens A6V12005486_de--_c Smart Infrastructure 2021-05-17... - Seite 11 Max. 80 m Digitaler Eingang Wirksinn Wä hlbar (NO/NC) Kontaktabfrage SELV DC 0…3.3 V, max. 1 mA Parallelverbindung mehrerer Thermostaten Max. 20 Thermostaten pro Schalter für einen Schalter Isolation gegen Netzspannung (SELV) III (4 kV), verstärkte Isolation Siemens A6V12005486_de--_c Smart Infrastructure 2021-05-17...
- Seite 12 15 ° C/30 °C (OFF, 5…40 ° C) Schutz (P65-P66) 8 °C/OFF (OFF, 5…40 ° C) Multifunktionaler Eingang B1 Wä hlbar (0, 1, 2, 9) (RDF660MB/MM only) Eingang Standardwert (P38) 9: H/K-Umschaltung (DI) Multifunktionaler Eingang S1 Wä hlbar (0, 3, 10, 11)
- Seite 13 Zusammensetzung, Verpackung, Umweltnutzen, Entsorgung) Allgemein Anschlussklemmen Drähte oder vorbereitete Litzen 1 x 0.4…1.5 mm Farbe der Gehäusefront RAL 9003 weiss Gewicht mit/ohne Verpackung 148 g/241 g Die Dokumente können über http://siemens.com/bt/download bezogen werden. Betauung unzulässig Siemens A6V12005486_de--_c Smart Infrastructure 2021-05-17...
- Seite 14 RDF660MB/MM) Werkseinstellung: B1 = H/K-Umschaltung (DI) S1 = Fensterkontakt X1, X2 Multifunktionaler Eingang für Temperaturfühler (z.B. QAH11.1) oder (Nur RDF660MB) potentialfreien Schalter Werkseinstellung: X1 = Fensterkontakt X2 = Externer Temperaturfü hler Messnull für Fü hler und Schalter RS485 Signal/Masse (Differenz) RS485 Modbus-Verbindung B –...
-
Seite 15: Applikationsbeispiele
RS485 Modbus-Verbindung RS485 Modbus-Verbindung RS485 Signal/Masse (Differenz) DC 0...10 V Ventilator Elektroheizung (nur RDF660MB) Applikationsbeispiele Die Thermostaten unterstützen folgende Applikationen, die mithilfe der DIP-Schalter auf der Gerä tevorderseite oder mit einem Inbetriebnahme-Tool konfiguriert werden kö nnen. Zur Auswahl einer Applikation ü ber ein Inbetriebnahme-Tool, mü ssen alle DIP-Schalter auf Fernkonfiguration OFF sein. - Seite 16 2-Rohr-Ventilatorkonvektor 4-Rohr-Ventilatorkonvektor Ein/Aus stetig, 3-Punkt (Heizen oder Kü hlen) (Heizen oder Kü hlen) B1 Rückluft-Temperaturfü hler oder ext. Heiz- oder Heiz-/Kü hlventilantrieb Raumtemperaturfü hler (optional) Kü hlventilantrieb B2 Umschaltfü hler (optional) Elektroheizung (nur RDF660MB) ECM-Ventilator Siemens A6V12005486_de--_c Smart Infrastructure 2021-05-17...
-
Seite 17: Universelle Applikationen
Kühldecke und Heizkörper Ein/Aus stetig, 3-Punkt (Heizen oder Kü hlen) (Heizen oder Kü hlen) Heiz- oder Heiz-/Kü hlventilantrieb B1 Rückluft-Temperaturfü hler oder ext. Raumtemperaturfü hler (optional) Kü hlventilantrieb B2 Umschaltfü hler (optional) Elektroheizung (nur RDF660MB) D3 Taupunktfü hler Siemens A6V12005486_de--_c Smart Infrastructure 2021-05-17... - Seite 18 (Nur RDF660MB) 1-stufiger Verdichter Ein/Aus (Heizen oder Kü hlen) N1 Thermostat B1 Rückluft-Temperaturfü hler oder ext. Klemme Y1: Heizen (H&K) oder Heizen/Kühlen Raumtemperaturfü hler (optional) Klemme Y2: Kühlen (H&K) E1 Elektroheizung (nur RDF660MB) D3 Taupunktfü hler Siemens A6V12005486_de--_c Smart Infrastructure 2021-05-17...
- Seite 19 Abmessungen Abmessungen in mm Siemens A6V12005486_de--_c Smart Infrastructure 2021-05-17...
- Seite 20 Herausgegeben von © Siemens Schweiz AG, 2021 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug +41 58 724 2424 www.siemens.com/buildingtechnologies Dokument-ID A6V12005486_de--_c Ausgabe 2021-05-17...
