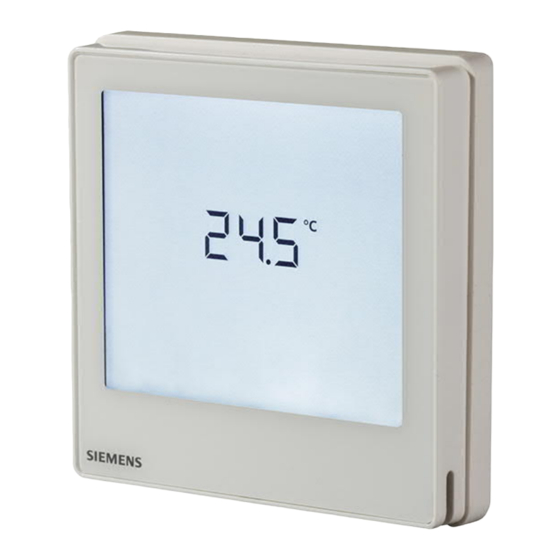

Siemens RDF800 Serie Bedienungsanleitung
Touch raumthermostaten
Verwandte Anleitungen für Siemens RDF800 Serie
Inhaltszusammenfassung für Siemens RDF800 Serie

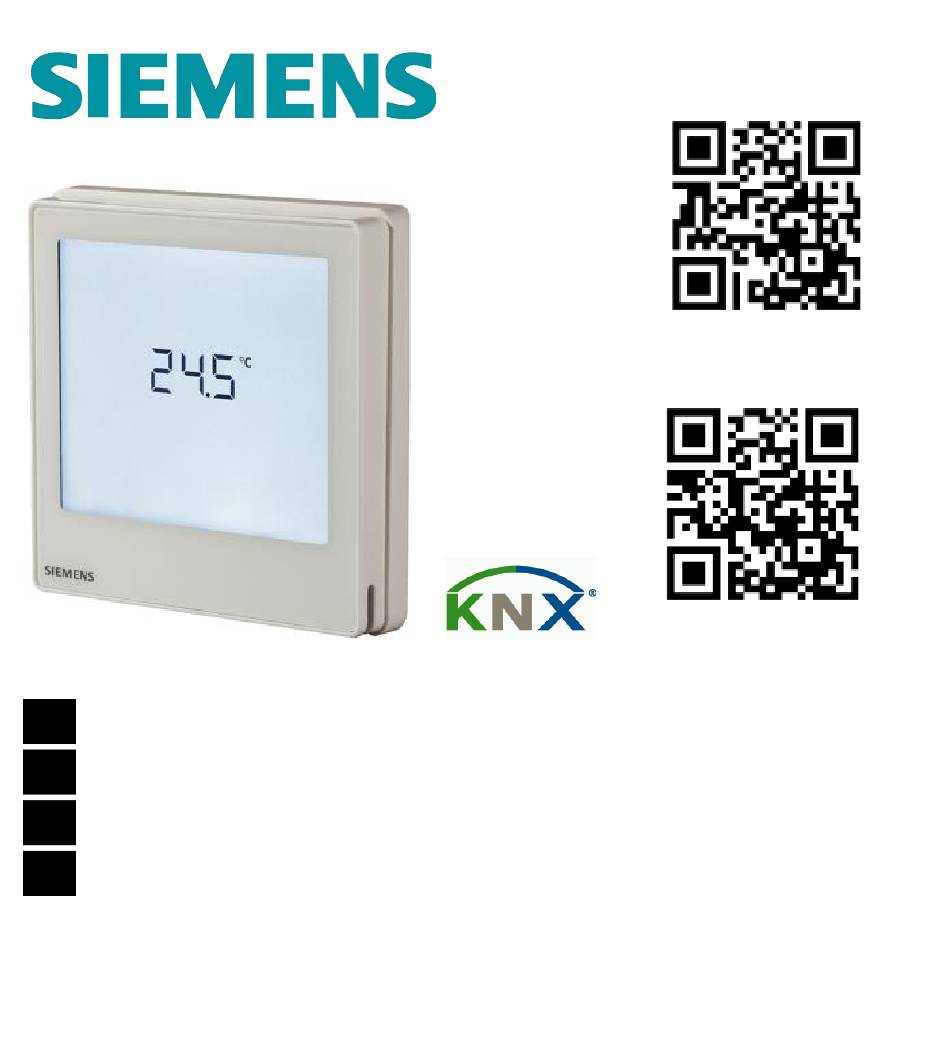

- Seite 1 RDF800… RDD810… Touch Raumthermostaten Bedienungsanleitung Instructions d'utilisation des thermostats d'ambiance tactiles Istruzioni operative regolatore ambiente Instrucciones para Manejar Termostatos Tá ctiles de Ambiente CE1B3174.4xx, V4.0...
-
Seite 3: Einführung
EINFÜ HRUNG STATUS und BETRIEB des Thermostat AUSWAHL der verfü gbaren INFO und Betriebsarten INFORMATION 1.Zeile: Temperatur oder Feuchte, Para- meterwerte 2.Zeile: Parameter- nummern, Uhrzeit ANPASSUNG von Temperatursollwert, Ventilatorstufe, Betriebsarten und Einstellungen (z.B., Alarm, INFO, etc.) KLEMMEN REFERENZ- BESCHREIBUNGEN SEITEN RDD810 RDF800 L, N L, N... -
Seite 4: Statussymbole
STATUSSYMBOLE: SCHLOSS MAN. Ü BERSTEUERUNG ALARM/SERVICE-ERINNERUNG KÜ HLEN AKTIV ZEITPLAN ü ber Bus HEIZEN AKTIV LÜ FTEN AKTIV ZUSATZHEIZEN AKTIV AUSWAHLSYMBOLE: INNENTEMPERATUR COMFORT-BETRIEB AUSSENTEMPERATUR ECONOMY-BETRIEB RELATIVE FEUCHTE SCHUTZBETRIEB BETRIEBSSYMBOLE: VERRINGERN, ERHÖ HEN ODER AUSWAHL AUSWAHL ODER WEITER TEMPERATUR, RELATIVE FEUCHTIGKEIT ODER PARAMETERWERTE, ETC. -
Seite 5: Dip-Schalterstellung
INBETRIEBNAHME: Download ü ber ETS 1. DIP-Schalterstellung 2. Erstes Aufstarten “ NONE ” bedeutet, dass keine Alle in der Stellung AUS Applikation geladen oder vorher ausgewä hlt wurde 3. Symbol drü cken und 4. Bereit fü r Download > 5 s halten, um in von Adresse &... -
Seite 6: Basisparameter Mit Assistent Konfigurieren
INBETRIEBNAHME: Lokal ü ber DIP-Schalter 1. Applikation ü ber 2. Erstes Aufstarten DIP-Schalter einstellen Das Gerä t zeigt die ausgewä hlte Applikation an. Siehe Tabelle unten fü r Details. Siehe 3. Basisparameter Anzeige Applikationen mit Assistent 2-ROHR konfigurieren 2-ROHR mit 2PEH ELEKTROHEIZUNG Siehe Parameter ü... -
Seite 7: Mit Assistent Konfigurieren
Mit ASSISTENT KONFIGURIEREN oder um zu Parameter weiter-/zurü ckzugehen oder um beliebigen Wert zu wä hlen* P01: REGELSEQUENZ P02: BENUTZER- BETRIEBS-ART P04: AUSWAHL VON C ODER P06: STANDARDANZEIGE P07: ANZEIGE INFOZEILE CE1B3174.4xx, V4.0... -
Seite 8: P39: Betrieb Von X1 Als Digitaleingang
P15: VENTILATORSTUFE TOTZONE (KOMFORT-BETRIEB) P38: FUNKTIONALITÄ T X1 P39: BETRIEB VON X1 ALS DIGITALEINGANG P40: FUNKTIONALITÄ T X2 P41: BETRIEB VON X2 ALS DIGITALEINGANG ENDE ASSISTENT * Siehe zu Parameterwerten & Bedeutung CE1B3174.4xx, V4.0... -
Seite 9: Bei Gerä T Im Schutzbetrieb
BILDSCHIRMSCHONER / AUSWAHLBILD 1. Bildschirmschoner 3. Auswahlbild Komfort- → Betrieb 2. Touch-Zahlen/-Screen Economy- → Betrieb BEI GERÄ T im SCHUTZBETRIEB 1. Bildschirmschoner 3. Gerä t wird eingeschaltet 2. Touch-Zahlen/-Screen 4. Sollwertbetrieb CE1B3174.4xx, V4.0... -
Seite 10: Raumtemperatur-Sollwert Ä Ndern
RAUMTEMPERATUR-SOLLWERT Ä NDERN 1. Symbol berü hren 2. Mit oder anpassen: VENTILATORBETRIEB/-STUFE ANPASSEN 1. Symbol berü hren 2. Mit oder anpassen: : Auto : Tief : Mittel : Hoch CE1B3174.4xx, V4.0... -
Seite 11: Betriebsarten Ä Ndern
BETRIEBSARTEN Ä NDERN 1. Symbol 2. Mit oder auswä hlen: berü hren Komfort Economy Schutz ZUATZINFO WÄ HLEN 1. Symbol 2. Mit oder anpassen: berü hren Innen- temperatur Aussen- temperatur Symbol wird bei Relative verfü gbarer Info Feuchte angezeigt CE1B3174.4xx, V4.0... -
Seite 12: Manuelle Umschaltung Heizen/Kü Hlen
MANUELLE UMSCHALTUNG HEIZEN/KÜ HLEN (P01=2) 1. Symbol berü hren 2. Mit oder ä ndern: Heizbetrieb Kü hlbetrieb ZUGRIFF PARAMETERBETRIEB 1. Drü cken 2. Passwort eingeben ü ber & > 5 s halten Werk: PAS: Passwort 3. Passwort eingeben ü ber CE1B3174.4xx, V4.0... - Seite 13 4. Nach 3 Sekunden Hinweis: Einstellsymbol bis EXIT drü cken oder Passwort erneut eingeben (falsche : Anmeldung : Anmeldung Eingabe) nicht erfolgreich erfolgreich 5. Parameter eingeben WERT des aktuell gewä hlten Parameters eingeben VERRINGERN ERHÖ HEN oder oder NÄ CHSTER VORIGER Wert Wert...
-
Seite 14: Regelparameter Auf Benutzerstufe
Regelparameter auf Benutzerstufe FUNKTIONS BEREICH WERKS-EIN STELLUNGEN BESCHREIBUNGEN P01 Regelsequenz 0: Nur Heizen (Nur RDF800…) 1: Nur Kü hlen 2-Rohr = 1 2: Manuelle Umschaltung 4-Rohr = 4 3: Auto-Umschaltung 4: Heizen und Kü hlen P02 Benutzerprofil 1: COMF > PROT Betriebsart 2: COMF >... - Seite 15 P13 Elektroheizung in ON: Aktiviert Kü hlbetrieb OFF: Deaktiviert (Nur RDF800…) P14 Sperr-Funktion 0: Entsperren 1: Totale Sperrung 2: Sollwert Ventilatorstufe in Totzone 0: Ventilator AUS (Comfort-Betrieb) Ventilatorstufe 1 Heizen/Kü hlen 2: Ventilatorstufe 1 nur Kü hlen (Nur RDF800…) P16 Summer-Funktion OFF: Deaktiviert ON: Aktiviert Regelparameter auf Installateur-Stufe...
-
Seite 16: Filter Reinigen
ALARM- & SERVICEERINNERUNGEN (NACH BEDARF) 1. Symbol berü hren 2. Mit oder anzeigen: Busspeisung Ext. Alarme 1 & 2 Filter reinigen PRIORITÄ T ALARM/SERVICE ANZEIGE FEHLERCODE TYP Busspeisung 5000 Stö rung Kondensation 4930 Ext Stö rungseingang 1 9001 Ext Stö rungseingang 2 9002 Erinnerung Filter 3911... - Seite 67 RDD810… Heating Riscaldamento Calefacció n 供热 Heizung Isitma Chauffage Отопление CE1B3174.4xx, V4.0...
- Seite 69 RDF800… 4-pipe fan coil Fan coil 4 tubi Fancoil a 4 tubos 四管制 4-Rohr Ventilator-konvektor 4 borulu fan coil 4-трубный фэнкойл Ventiloconvecteur 4 tubes OFF OFF ON CE1B3174.4xx, V4.0...
- Seite 72 P38 = 3 P40 = 1 CE1B3174.4xx, V4.0...
- Seite 73 RDF800KN/NF, RDD810KN/NF CE1B3174.4xx, V4.0...
- Seite 74 RDF800KN / RDF800KN/VB CE1B3174.4xx, V4.0...
