RDF301
RDF600KN
CE1N3171de
2020-02-21
RDF600KN/VB
Kommunikative
Raumthermostaten für
partiellen Wandeinbau
mit KNX-Kommunikation
Für 2-Rohr, 2-Rohr mit Elektroheizung und 4-Rohr-Ventilatorkonvektoren
Zur Verwendung mit Verdichtern von Direktverdampfern
KNX Buskommunikation (S-Mode und LTE-Mode)
·
Hintergrundbeleuchtete Anzeige
·
2P-/ PI-/ P-Regelung
·
Ausgänge für 2- oder 3-Punktregelung
·
Ausgänge für 3- oder 1-stufigen Ventilator
·
2 multifunktionale Eingänge für Keycard-Kontakt, externen Fühler etc.
·
Betriebsarten: Komfort, Economy und Schutzbetrieb
·
Ventilatordrehzahl automatisch oder manuell
·
Automatische oder manuelle Heiz- / Kühlbetrieb-Umschaltung
·
Minimale oder maximale Begrenzung des Raumtemperatursollwerts
·
Regelung abhängig von Raum- oder Rücklauftemperatur
·
Einstellbare Inbetriebsetzungs- und Regelparameter
·
Inbetriebnahme mit Synco ACS, ETS oder lokales HMI
·
Integration in Synco
·
Integration in Desigo und Apogee über Gruppenadressierung (ETS) oder
·
über Individual Addressing
Integration in Drittsystem über Gruppenadressierung (ETS)
·
RDF301.50
RDF600KN/S
RDF301
RDF301.50..
RDF600KN

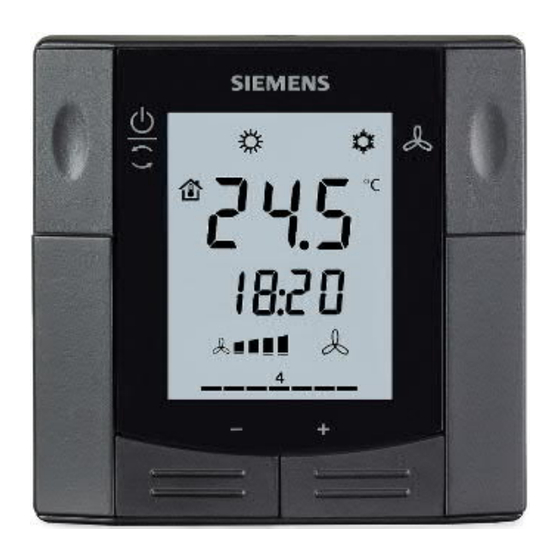

RDF600KN/VB
RDF600KN/S
3
171
RDF301.50H
Smart Infrastructure
Werbung
Verwandte Anleitungen für Siemens RDF600KN/VB
Inhaltszusammenfassung für Siemens RDF600KN/VB

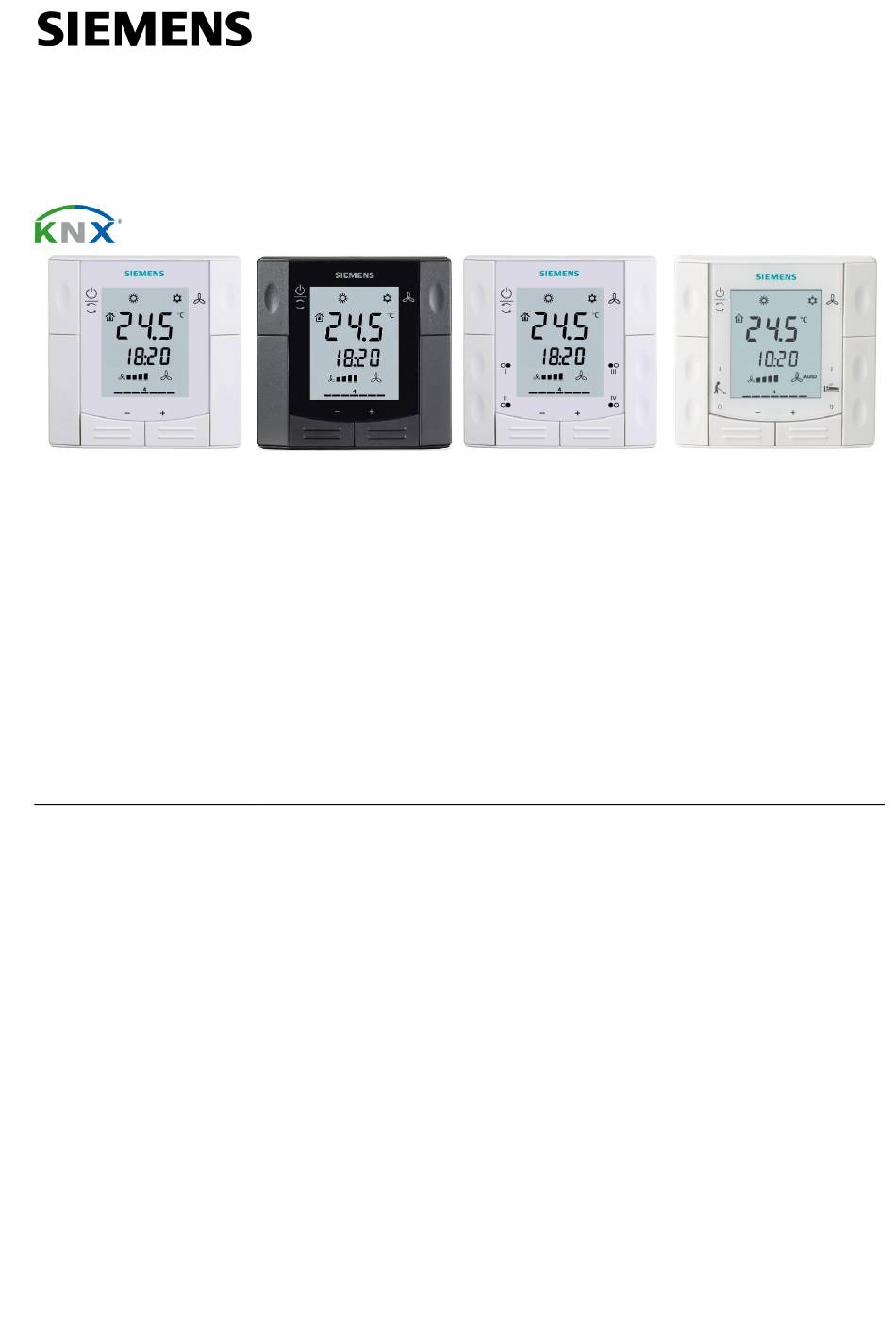

- Seite 1 RDF301 RDF600KN/VB RDF301.50 RDF301.50H RDF600KN RDF600KN/S Kommunikative RDF301 Raumthermostaten für RDF301.50.. partiellen Wandeinbau RDF600KN mit KNX-Kommunikation RDF600KN/VB RDF600KN/S Für 2-Rohr, 2-Rohr mit Elektroheizung und 4-Rohr-Ventilatorkonvektoren Zur Verwendung mit Verdichtern von Direktverdampfern KNX Buskommunikation (S-Mode und LTE-Mode) · Hintergrundbeleuchtete Anzeige ·...
- Seite 2 Die relevante Applikation wird bei der Inbetriebnahme mit einem der folgenden Tools gewählt und aktiviert: · Synco ACS · ETS · Lokaler DIP-Schalter und HMI 2 / 18 Siemens RDF301, RDF301.50…, RDF600KN, RDF600KN/VB, RDF600KN/S CE1N3171de Smart Infrastructure Raumthermostaten für partiellen Wandeinbau mit KNX-Kommunikation 2020-02-21...
- Seite 3 · Vier Tasten zur Ansteuerung von Hotelanwendungen über KNX S-Mode. Gleiche Funktionen wie beim RDF301.50, aber mit dezidierter Beschriftung der Tasten für Hotelanwendungen: Bitte Zimmer reinigen, Bitte nicht stören. 3 / 18 Siemens RDF301, RDF301.50…, RDF600KN, RDF600KN/VB, RDF600KN/S CE1N3171de Smart Infrastructure Raumthermostaten für partiellen Wandeinbau mit KNX-Kommunikation 2020-02-21...
- Seite 4 (Heizen oder Kühlen) (B1) (B1) (B1) (B1) · 2-Rohr-Ventilatorkonvektor · 4-Rohr-Ventilatorkonvektor (Heizen oder Kühlen) 3-Punkt (Heizen und Kühlen) EIN/AUS (B1) (B1) (B1) (B1) 4 / 18 Siemens RDF301, RDF301.50…, RDF600KN, RDF600KN/VB, RDF600KN/S CE1N3171de Smart Infrastructure Raumthermostaten für partiellen Wandeinbau mit KNX-Kommunikation 2020-02-21...
- Seite 5 (Heizen oder Kühlen) Elektroheizung (Heizen oder Kühlen) EIN/AUS · Kühldecke / Deckenheizung · Kühldecke und Heizkörper EIN/AUS (Heizen oder Kühlen) (Heizen und Kühlen) 5 / 18 Siemens RDF301, RDF301.50…, RDF600KN, RDF600KN/VB, RDF600KN/S CE1N3171de Smart Infrastructure Raumthermostaten für partiellen Wandeinbau mit KNX-Kommunikation 2020-02-21...
- Seite 6 Y1 Heiz- oder Heiz- / B1 Rückluft-Temperaturfühler oder externer Kühlventilantrieb Raumtemperaturfühler (optional) Y2 Kühlventilantrieb B2 Umschaltfühler (optional) YE Elektroheizung M1 3- oder 1-stufiger Ventilator 6 / 18 Siemens RDF301, RDF301.50…, RDF600KN, RDF600KN/VB, RDF600KN/S CE1N3171de Smart Infrastructure Raumthermostaten für partiellen Wandeinbau mit KNX-Kommunikation 2020-02-21...
- Seite 7 RDF301.50H S55770-T334 AC 230 V Rechteckig Weiss RDF600KN S55770-T293 AC 230 V Rund und rechteckig Weiss RDF600KN/VB S55770-T430 AC 230 V Rund und rechteckig Schwarzen RDF600KN/S S55770-T400 AC 230 V Rund und rechteckig Weiss Wählbar: 2- oder 3-Punkt Rechteckige Montagedose, z.B. ARG71 Runde CEE-Montagedose mit min 60 mm Durchmesser, min 40 mm Tiefe.
- Seite 8 ARG71 / Unterputzdose für Raumthermostaten N3009 S55770-T137 RDF301... für partiellen Wandeinbau. 5WG1 125-1AB02 KNX Netzteil 160 mA (Siemens BT LV) 5WG1 125-1AB12 KNX Netzteil 320 mA (Siemens BT LV) 5WG1 125-1AB22 KNX Netzteil 640 mA (Siemens BT LV) 8 / 18 Siemens RDF301, RDF301.50…, RDF600KN, RDF600KN/VB, RDF600KN/S...
- Seite 9 Wochentag 1…7 ab KNX-Bus Niedrig, Mittel, Hoch (1 = Montag / 7 = Sonntag) 4 Heiz-/Kühlbetrieb Kühlen Heizen El. Heizung aktiv 9 / 18 Siemens RDF301, RDF301.50…, RDF600KN, RDF600KN/VB, RDF600KN/S CE1N3171de Smart Infrastructure Raumthermostaten für partiellen Wandeinbau mit KNX-Kommunikation 2020-02-21...
- Seite 10 · Trennen Sie das Gerät vor dem Öffnen von der Stromzufuhr. · In Verbindung mit Synco Reglern muss die interne KNX-Stromversorgung des Synco Reglers ausgeschaltet sein. 10 / 18 Siemens RDF301, RDF301.50…, RDF600KN, RDF600KN/VB, RDF600KN/S CE1N3171de Smart Infrastructure Raumthermostaten für partiellen Wandeinbau mit KNX-Kommunikation 2020-02-21...
- Seite 11 Für die Inbetriebnahme Synco ACS oder ETS Tools mit dem KNX-Buskabel an einer beliebigen Stelle verbinden: ACS und ETS benötigen eine Schnittstelle: - Ethernet/LAN KNX-Schnittstelle (z.B. Siemens N148 / N146 / N152). - OCI702 USB-KNX-Schnittstelle. Hinweis Eine externe KNX-Busspeisung ist notwendig wenn RDF301... / RDF600KN…...
-
Seite 12: Entsorgung
Elektronik-Altgerät und darf nicht als Haushaltsmüll entsorgt werden. · Entsorgen Sie das Gerät über die dazu vorgesehenen Kanäle. · Beachten Sie die örtliche und aktuell gültige Gesetzgebung. 12 / 18 Siemens RDF301, RDF301.50…, RDF600KN, RDF600KN/VB, RDF600KN/S CE1N3171de Smart Infrastructure Raumthermostaten für partiellen Wandeinbau mit KNX-Kommunikation 2020-02-21... - Seite 13 (P08) 21°C (5...40 °C) Economy (P11-P12) 15°C/30°C (OFF, 5...40 °C) Schutzbetrieb (P65-P66) 8°C/OFF (OFF, 5...40 °C) Multifunktionaler Eingang X1/X2 Wählbar 0...8 13 / 18 Siemens RDF301, RDF301.50…, RDF600KN, RDF600KN/VB, RDF600KN/S CE1N3171de Smart Infrastructure Raumthermostaten für partiellen Wandeinbau mit KNX-Kommunikation 2020-02-21...
- Seite 14 IP 30 nach EN 60529 Gehäuse-Entflammbarkeitsklasse gemäss UL94 Umweltverträglichkeit Die Produkt-Umweltdeklaration CE1E3076_4en (für RDF600KN, RDF600KN/S), A5W00085841A (RDF600KN/VB) enthält Daten zur umweltverträglichen Produktgestaltung und Bewertung (RoHS-Konformität, stoffliche Zusammensetzung, Verpackung, Umweltnutzen, Entsorgung). Allgemein Anschlussklemmen Drähte oder vorbereitete Litzen 1 x 0,4…1,5 mm Min.
- Seite 15 – X1 = Betriebsart-Umschaltkontakt – X2 = Externer Fühler (Funktion auswählbar über ParameterP38 / P40) Messnull für Fühler und Schalter KNX-Daten + KNX-Daten - 15 / 18 Siemens RDF301, RDF301.50…, RDF600KN, RDF600KN/VB, RDF600KN/S CE1N3171de Smart Infrastructure Raumthermostaten für partiellen Wandeinbau mit KNX-Kommunikation 2020-02-21...
- Seite 16 C1 = Heizen Und / oder 5(2)A 5( 2)A max. max. C2 = Kühlen) 1-stufiger Verdichter und Elektroheizung 5(2)A 5( 2)A max. max. 16 / 18 Siemens RDF301, RDF301.50…, RDF600KN, RDF600KN/VB, RDF600KN/S CE1N3171de Smart Infrastructure Raumthermostaten für partiellen Wandeinbau mit KNX-Kommunikation 2020-02-21...
- Seite 17 Massbilder Abmessungen in mm RDF301... RDF600KN… 17 / 18 Siemens RDF301, RDF301.50…, RDF600KN, RDF600KN/VB, RDF600KN/S CE1N3171de Smart Infrastructure Raumthermostaten für partiellen Wandeinbau mit KNX-Kommunikation 2020-02-21...
- Seite 18 Herausgegeben von © Siemens Schweiz AG, 2009 - 2020 Siemens Schweiz AG Änderungen vorbehalten. Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug Tel. +41 58 724 2424 www.siemens.com/buildingtechnologies 18 / 18 Siemens RDF301, RDF301.50…, RDF600KN, RDF600KN/VB, RDF600KN/S CE1N3171de Smart Infrastructure Raumthermostaten für partiellen Wandeinbau mit KNX-Kommunikation...
