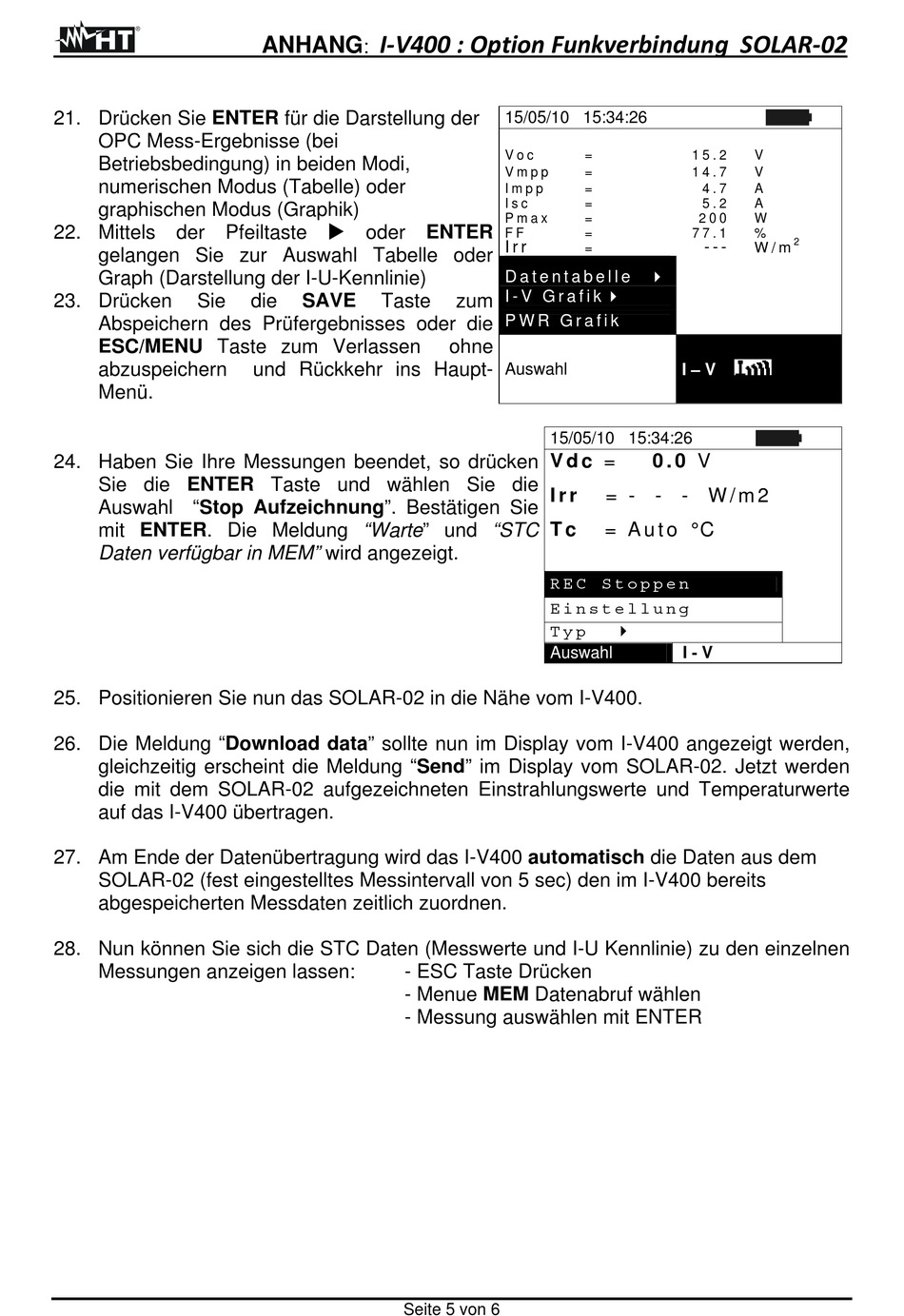

HT Instruments I-V400 Kurzanleitung Seite 5

21. Drücken Sie ENTER für die Darstellung der
OPC Mess-Ergebnisse (bei
Betriebsbedingung) in beiden Modi,
numerischen Modus (Tabelle) oder
graphischen Modus (Graphik)
22. Mittels der Pfeiltaste  oder ENTER
gelangen Sie zur Auswahl Tabelle oder
Graph (Darstellung der I-U-Kennlinie)
23. Drücken Sie
Abspeichern des Prüfergebnisses oder die
ESC/MENU Taste zum Verlassen
abzuspeichern
Menü.
24. Haben Sie Ihre Messungen beendet, so drücken
Sie die ENTER Taste und wählen Sie die
Auswahl "Stop Aufzeichnung". Bestätigen Sie
mit ENTER. Die Meldung "Warte" und "STC
Daten verfügbar in MEM" wird angezeigt.
25. Positionieren Sie nun das SOLAR-02 in die Nähe vom I-V400.
26. Die Meldung "Download data" sollte nun im Display vom I-V400 angezeigt werden,
gleichzeitig erscheint die Meldung "Send" im Display vom SOLAR-02. Jetzt werden
die mit dem SOLAR-02 aufgezeichneten Einstrahlungswerte und Temperaturwerte
auf das I-V400 übertragen.
27. Am Ende der Datenübertragung wird das I-V400 automatisch die Daten aus dem
SOLAR-02 (fest eingestelltes Messintervall von 5 sec) den im I-V400 bereits
abgespeicherten Messdaten zeitlich zuordnen.
28. Nun können Sie sich die STC Daten (Messwerte und I-U Kennlinie) zu den einzelnen
Messungen anzeigen lassen:
I‐V400 : Option Funkverbindung SOLAR‐02
ANHANG
:
die SAVE Taste
und Rückkehr ins Haupt-
- ESC Taste Drücken
- Menue MEM Datenabruf wählen
- Messung auswählen mit ENTER
Seite 5 von 6
