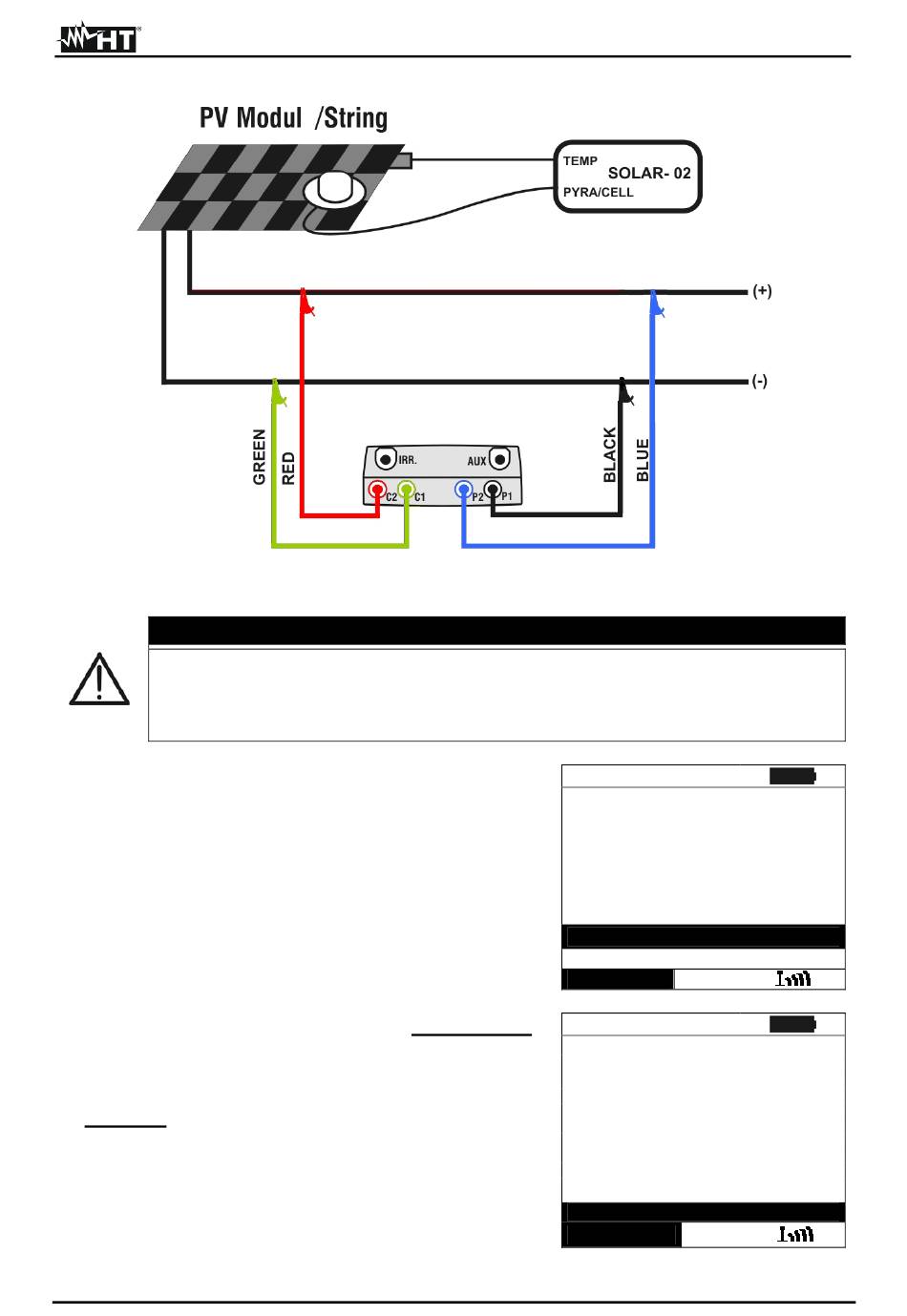

Bild 2: Anschluss I-V400 und SOLAR02 am PV-Modul/ String
Nach Drücken der GO/STOP Taste können verschiedenste Meldungen
angezeigt werden (z.B. Anzahl der Module prüfen, Spannung zu gering etc.
ohne dass das Messgerät eine Prüfung ausführt (siehe Anleitung I-V400
Kap 6.4).
19. Drücken Sie die GO/STOP Taste zum Starten
der Messung. Wenn keine der vorausgehenden
Fehlermeldungen festgestellt werden, erscheint
die Meldung "Messung......" im Display für etwa 5
sec.
20. Am Prüfende werden zunächst die gemessenen
Werte (OPC) der typischen Modulparameter
angezeigt.
Hinweis:
Die auf STC-Bedingung umgerechneten Werte
werden erst nach Übertragung der Messdaten vom
SOLAR-02 in das I-V400 angezeigt.
