12. Positionieren Sie nun das SOLAR-02 wie nachfolgend beschrieben in unmittelbarer
Nähe der zu überprüfenden PV-Module.
13. Als vorbereitende Maßnahme verwenden Sie das M304 (Inklinometer bzw.
Neigungsmesser) und richten Sie es plan zum PV-Modul aus. Überprüfen Sie, ob der
Schatten der Sonnenstrahlen innerhalb der vorgegebenen Grenzen liegt (siehe Bild
1). Im sonstigen Fall würde der Einfallswinkel zwischen den Sonnenstrahlen und der
Oberfläche des PV-Moduls zu gross sein und somit zu stark abweichen von den
Testkonditionen der Solarmodul-Hersteller. Damit könnten die gemessenen Daten
nicht normgerecht mit den Herstellerdaten verglichen werden und es wird empfohlen
die Messung zu einer anderen Tageszeit zu wiederholen.
14. Verbinden Sie den Mono oder Multi Ausgang der mitgelieferten HT304 Referenzzelle
(Einstrahlungssensor) über das Verbindungskabel mit dem PYR/CELL Eingang des
externen Datenloggers SOLAR-02
15. Befestigen Sie die Referenzzelle an der Halterung mit Hilfe der Schrauben und
richten Sie es mit den Anschlüssen nach unten zeigend aus. Die Zelle muss
unbedingt exakt parallel zur Lage der PV-Module ausgerichtet werden.
16. Verbinden Sie (sofern benötigt) die PT300N Temperatur Sonde mit dem TEMP
Eingang des SOLAR-02 und kontaktieren Sie die Temperatur-Sonde mit der
Rückseite des Solarmoduls.
17. Verbinden Sie das Messgerät I-V400 über die Eingänge P1, C1 und P2, C2 mit dem
Solarmodul oder dem String der geprüft werden soll, den negativen Pol mit P1 und
C1, den positiven Pol mit P2 und C2 ( siehe Bild 2).
18. Der hier vom Messgerät dargestellte Bildschirm wird
nun angezeigt:
M304 Inklinometer
Winkel ok

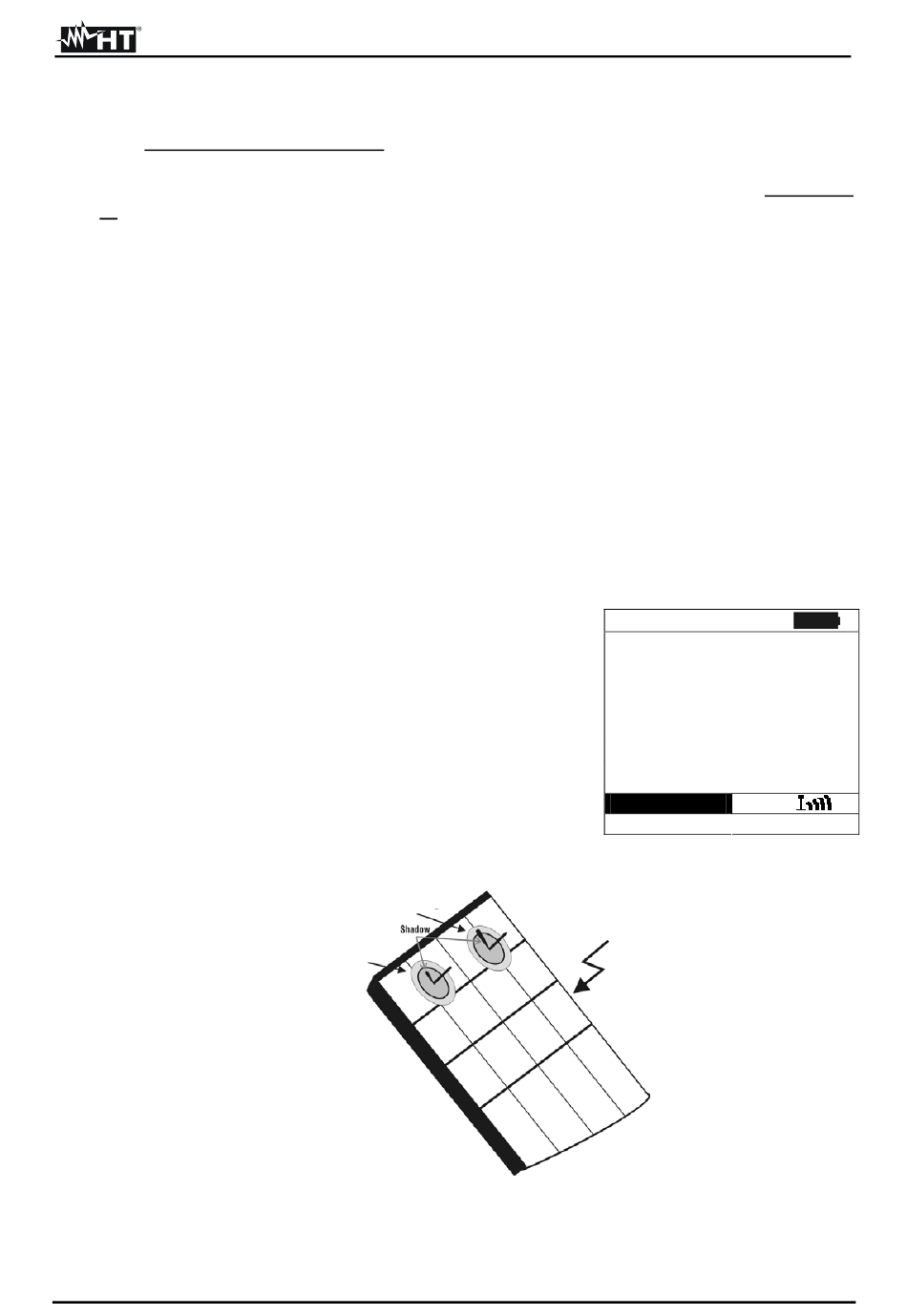

Bild 1: Positionierung des M304 (Inklinometer/Neigungsmesser)
I‐V400 : Option Funkverbindung SOLAR‐02
ANHANG
:
M304 Inklinometer
Winkel nicht ok
Seite 3 von 6
15/05/10 15:34:26
V d c = 3 6 7 V
I r r = - - - W / m 2
T c = 4 5 ° C
Module: SUNPOWER 210
Auswahl
Einfallswinkel
Sonnenstrahlen
I – V
