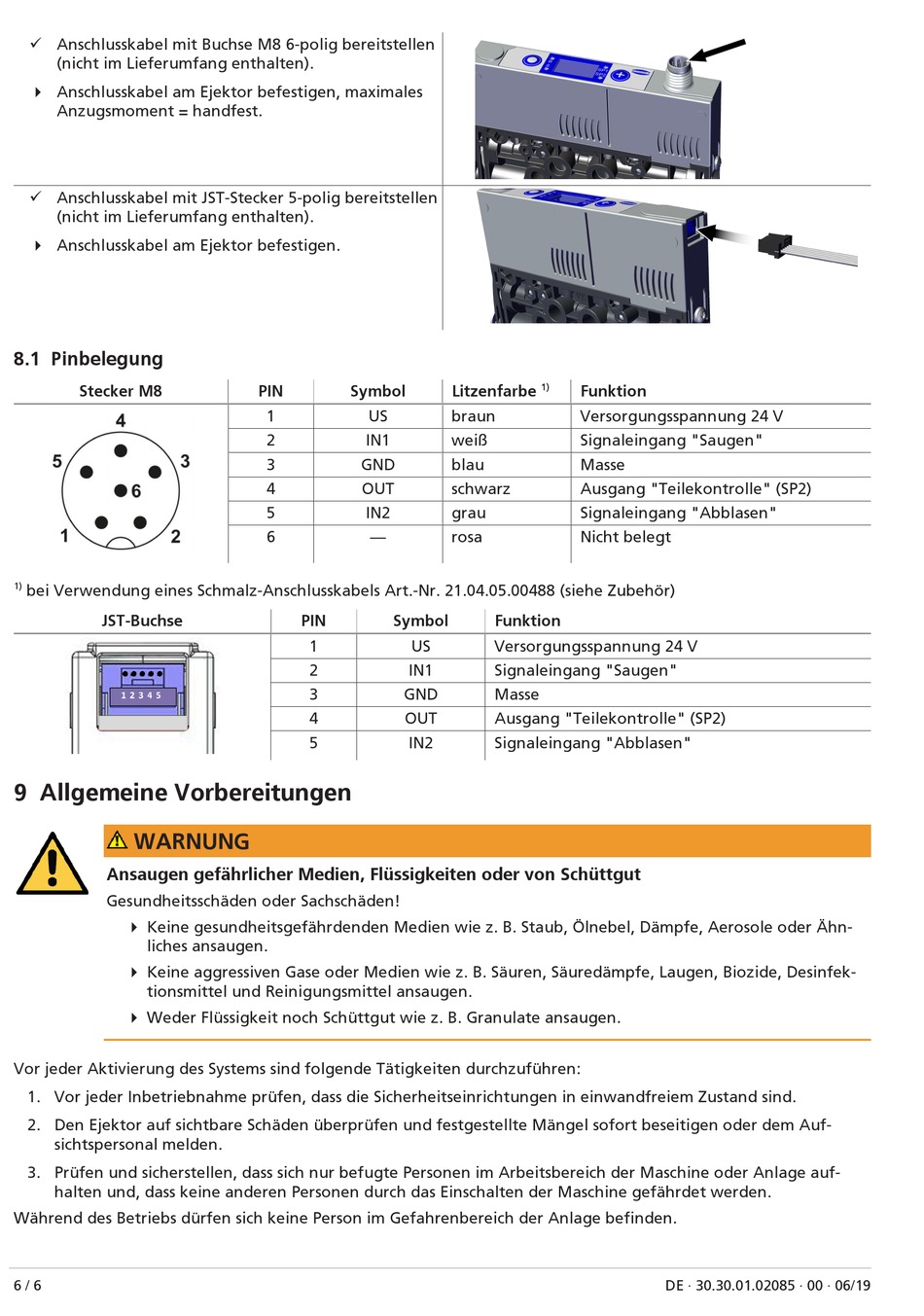

Allgemeine Vorbereitungen - schmalz SCPMc Kurzbedienungsanleitung

ü Anschlusskabel mit Buchse M8 6-polig bereitstellen
(nicht im Lieferumfang enthalten).
4 Anschlusskabel am Ejektor befestigen, maximales
Anzugsmoment = handfest.
ü Anschlusskabel mit JST-Stecker 5-polig bereitstellen
(nicht im Lieferumfang enthalten).
4 Anschlusskabel am Ejektor befestigen.
8.1 Pinbelegung
Stecker M8
1)
bei Verwendung eines Schmalz-Anschlusskabels Art.-Nr. 21.04.05.00488 (siehe Zubehör)
JST-Buchse
9 Allgemeine Vorbereitungen
WARNUNG
Ansaugen gefährlicher Medien, Flüssigkeiten oder von Schüttgut
Gesundheitsschäden oder Sachschäden!
4 Keine gesundheitsgefährdenden Medien wie z. B. Staub, Ölnebel, Dämpfe, Aerosole oder Ähn-
liches ansaugen.
4 Keine aggressiven Gase oder Medien wie z. B. Säuren, Säuredämpfe, Laugen, Biozide, Desinfek-
tionsmittel und Reinigungsmittel ansaugen.
4 Weder Flüssigkeit noch Schüttgut wie z. B. Granulate ansaugen.
Vor jeder Aktivierung des Systems sind folgende Tätigkeiten durchzuführen:
1. Vor jeder Inbetriebnahme prüfen, dass die Sicherheitseinrichtungen in einwandfreiem Zustand sind.
2. Den Ejektor auf sichtbare Schäden überprüfen und festgestellte Mängel sofort beseitigen oder dem Auf-
sichtspersonal melden.
3. Prüfen und sicherstellen, dass sich nur befugte Personen im Arbeitsbereich der Maschine oder Anlage auf-
halten und, dass keine anderen Personen durch das Einschalten der Maschine gefährdet werden.
Während des Betriebs dürfen sich keine Person im Gefahrenbereich der Anlage befinden.
6 / 6
PIN Symbol
1 US
2 IN1
3 GND
4 OUT
5 IN2
6 —
PIN Symbol
1 US
2 IN1
3 GND
4 OUT
5 IN2
1)
Litzenfarbe Funktion
braun Versorgungsspannung 24 V
weiß Signaleingang "Saugen"
blau Masse
schwarz Ausgang "Teilekontrolle" (SP2)
grau Signaleingang "Abblasen"
rosa Nicht belegt
Funktion
Versorgungsspannung 24 V
Signaleingang "Saugen"
Masse
Ausgang "Teilekontrolle" (SP2)
Signaleingang "Abblasen"
DE · 30.30.01.02085 · 00 · 06/19
