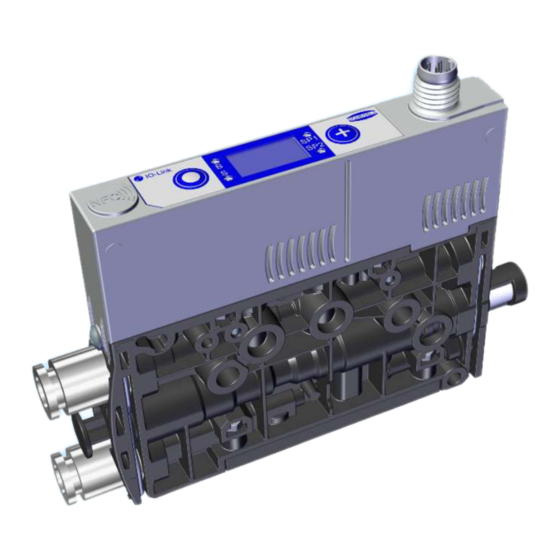

schmalz SCPMb Wartungsanleitung
Kompaktejektor
Vorschau ausblenden
Andere Handbücher für SCPMb:
- Betriebsanleitung (30 Seiten) ,
- Kurzbedienungsanleitung (5 Seiten)
Verwandte Anleitungen für schmalz SCPMb
Inhaltszusammenfassung für schmalz SCPMb

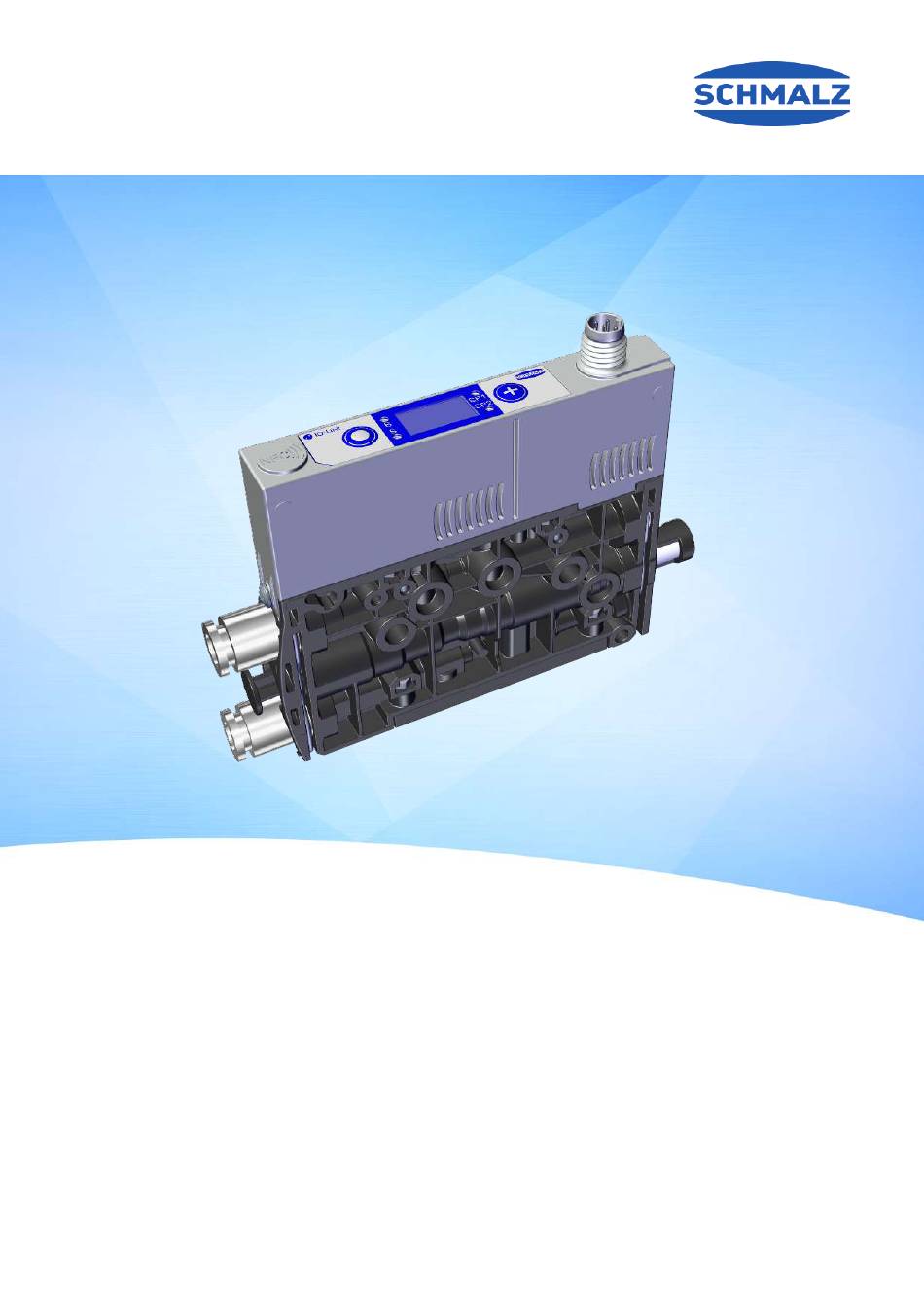

- Seite 1 Wartungsanleitung Kompaktejektor SCPMb, SCPMc, SCPMi, SCPMt (b,c,i) WWW.SCHMALZ.COM DE · 30.30.01.03570 · 00 · 08/23...
- Seite 2 © J. Schmalz GmbH, 08/23 Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma J. Schmalz GmbH. Eine Vervielfältigung des Werkes oder von Teilen dieses Werkes ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Eine Abänderung oder Kürzung des Werkes ist ohne ausdrückliche schriftliche Zustimmung der Firma J. Schmalz GmbH untersagt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Wichtige Informationen .......................... 4 Hinweis zum Umgang mit diesem Dokument ................... 4 Die Technische Dokumentation ist Teil des Produkts................ 4 Symbole .............................. 4 Warnhinweise in diesem Dokument .................... 5 2 Wartung ................................ 6 Sicherheitshinweise .......................... 6 Abbildungen ............................ 6 Ejektor reinigen ........................... -
Seite 4: Wichtige Informationen
Transport, Lagerung, Inbetriebnahme und Außerbetriebnahme • Sicherer Betrieb, erforderliche Wartungsarbeiten, Behebung eventueller Störungen Das Dokument beschreibt das Produkt zum Zeitpunkt der Auslieferung durch Schmalz und richtet sich an: • Einrichter, die im Umgang mit dem Produkt geschult sind und es bedienen und installieren können. -
Seite 5: Warnhinweise In Diesem Dokument
1 Wichtige Informationen 1.4 Warnhinweise in diesem Dokument Warnhinweise warnen vor Gefahren, die beim Umgang mit dem Produkt auftreten können. Das Signalwort weist auf die Gefahrenstufe hin. Signalwort Bedeutung Kennzeichnet eine Gefahr mit mittlerem Risiko, die zu Tod oder schwerer WARNUNG Verletzung führen kann, wenn sie nicht vermieden wird. -
Seite 6: Wartung
2 Wartung 2 Wartung 2.1 Sicherheitshinweise Wartungsarbeiten dürfen nur von qualifizierten Fachkräften durchgeführt werden. 4 Atmosphärendruck im Druckluftkreis des Ejektors herstellen, bevor Arbeiten am System durchge- führt werden! WARNUNG Bei Missachtung der Hinweise in dieser Wartungsanleitung kann es zu Verlet- zungen kommen! 4 Die Wartungsanleitung sorgfältig lesen und den Inhalt beachten. -
Seite 7: Schalldämpfereinsatz Ersetzen
2 Wartung 2.4 Schalldämpfereinsatz ersetzen Der Schalldämpfereinsatz kann bei starker Einwirkung von Staub, Öl usw. verschmutzen, so dass sich die Saugleistung verringert. Eine Reinigung des Schalldämpfereinsatzes ist auf Grund der Kapillarwirkung des porösen Materials nicht empfehlenswert. Schalldämpfereinsatz bei geringer werdender Saugleistung ersetzen: ü... - Seite 8 2 Wartung 4. Den Schalldämpfereinsatz aus dem Gehäuse ziehen und entsorgen. 5. Den neuen Schalldämpfereinsatz in das Gehäuse einsetzen und den Schalldämpfer wieder einbauen. 6. Die Klammer lagerichtig montieren! ð Die Klammer ist bündig mit der Unterseite des Ejektors montiert und die Klammer- schenkel liegen beide in den Nuten.
-
Seite 9: Ventil Ersetzen
2 Wartung 2.5 Ventil ersetzen 1. Die beiden seitlichen Schrauben entfernen. 2. Das Oberteil vom Gehäuse abziehen. ð (S) Saugventil ð (A) Abblasventil 3. Am defekten Ventil die zwei Schrauben (1) lösen und entfernen. DE · 30.30.01.03570 · 00 · 08/23 9 / 16... -
Seite 10: Ventilkolben Wechseln
2 Wartung 4. Das Ventil (2) vom Gehäuse abnehmen. 5. Sicherstellen, dass der Dichtrahmen (3) korrekt am neuen Ventil montiert bzw. eingelegt ist. 6. Das neue Ventil in umgekehrter Reihenfolge montieren. 2.6 Ventilkolben wechseln VORSICHT Durch einen starken Druckluftimpuls fliegt der Ventilkolben mit hoher Geschwin- digkeit aus der Gehäusebohrung. - Seite 11 2 Wartung ü Ejektor deaktivieren und die Pneumatiksysteme drucklos machen. 1. Einen kleinen Schraubendreher in der Aus- führung "flach" wie dargestellt am Ejektor ansetzen und die Klammer lösen. 2. Die Klammer entfernen. 3. Das Bauteil (X) und die Feder (1) aus der Gehäusebohrung entnehmen.
- Seite 12 2 Wartung 5. Den Ventilkolben (2) durch die Einleitung von Druckluft (p) in den Druckluft-Anschluss (3) aus der Gehäusebohrung bewegen. Dabei mit einer geringen Druckluftstärke beginnen und den Druck langsam erhöhen, bis sich der Ven- tilkolben (2) löst und sich aus der Gehäuse- bohrung bewegt.
-
Seite 13: Rückschlagklappe Wechseln
2 Wartung 2.7 Rückschlagklappe wechseln ü Gerät deaktivieren und die Pneumatiksysteme drucklos machen. 1. Vier Befestigungsschrauben der Gehäuse- platte (1) lösen. 2. Gehäuseplatte (1) entfernen. 3. Dichtrahmen (2) entnehmen. 4. Die in der Gehäuseplatte (1) montierte Ventil- klappe (3) ersetzen. DE · 30.30.01.03570 · 00 · 08/23 13 / 16... - Seite 14 2 Wartung 5. Den neuen Dichtrahmen (2) lagerichtig in das Ejektorgehäuse einlegen. 6. Prüfen ob alle Muttern (4 Stück) montiert sind . Gehäuseplatte (1) lagerichtig auf das Ejektorgehäuse auflegen und die vier Befesti- gungsschrauben mit einem Anzugsmoment von 0,25 Nm anziehen 14 / 16 DE ·...
-
Seite 15: Ersatz- Und Verschleißteile
3 Ersatz- und Verschleißteile 3 Ersatz- und Verschleißteile Wartungsarbeiten dürfen nur von qualifizierten Fachkräften durchgeführt werden. WARNUNG Verletzungsgefahr durch unsachgemäße Wartung oder Störungsbehebung 4 Nach jeder Wartung oder Störungsbehebung die ordnungsgemäße Funktionsweise des Produkts, insbesondere der Sicherheitseinrichtungen, prüfen. In der nachfolgenden Liste sind die wichtigsten Ersatz- und Verschleißteile aufgeführt. Bezeichnung Artikel-Nr. -
Seite 16: Wir Sind Weltweit Für Sie Da
Wir sind weltweit für Sie da Vakuum-Automation Handhabung WWW.SCHMALZ.COM/AUTOMATION WWW.SCHMALZ.COM/HANDHABUNG J. Schmalz GmbH Johannes-Schmalz-Str. 1 72293 Glatten, Germany T: +49 7443 2403-0 schmalz@schmalz.de WWW.SCHMALZ.COM...
