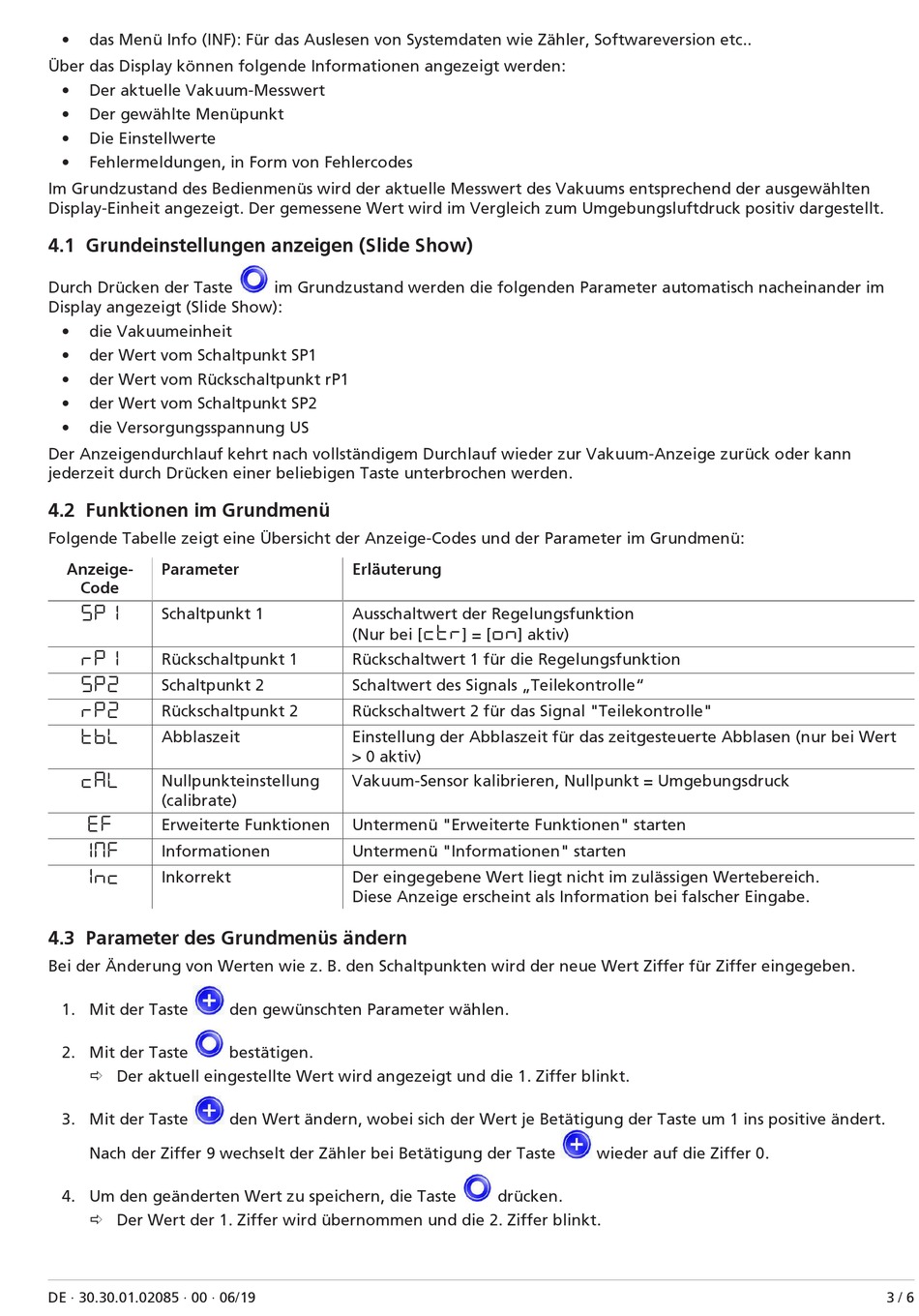

schmalz SCPMc Kurzbedienungsanleitung Seite 3

• das Menü Info (INF): Für das Auslesen von Systemdaten wie Zähler, Softwareversion etc..
Über das Display können folgende Informationen angezeigt werden:
• Der aktuelle Vakuum-Messwert
• Der gewählte Menüpunkt
• Die Einstellwerte
• Fehlermeldungen, in Form von Fehlercodes
Im Grundzustand des Bedienmenüs wird der aktuelle Messwert des Vakuums entsprechend der ausgewählten
Display-Einheit angezeigt. Der gemessene Wert wird im Vergleich zum Umgebungsluftdruck positiv dargestellt.
4.1 Grundeinstellungen anzeigen (Slide Show)
Durch Drücken der Taste
Display angezeigt (Slide Show):
• die Vakuumeinheit
• der Wert vom Schaltpunkt SP1
• der Wert vom Rückschaltpunkt rP1
• der Wert vom Schaltpunkt SP2
• die Versorgungsspannung US
Der Anzeigendurchlauf kehrt nach vollständigem Durchlauf wieder zur Vakuum-Anzeige zurück oder kann
jederzeit durch Drücken einer beliebigen Taste unterbrochen werden.
4.2 Funktionen im Grundmenü
Folgende Tabelle zeigt eine Übersicht der Anzeige-Codes und der Parameter im Grundmenü:
Anzeige- Parameter
Code
5P1
Schaltpunkt 1
rP1
Rückschaltpunkt 1
5P2
Schaltpunkt 2
rP2
Rückschaltpunkt 2
tbL
Abblaszeit
CAL
Nullpunkteinstellung
(calibrate)
EF
Erweiterte Funktionen
1mF
Informationen
1nc
Inkorrekt
4.3 Parameter des Grundmenüs ändern
Bei der Änderung von Werten wie z. B. den Schaltpunkten wird der neue Wert Ziffer für Ziffer eingegeben.
1. Mit der Taste
2. Mit der Taste
ð Der aktuell eingestellte Wert wird angezeigt und die 1. Ziffer blinkt.
3. Mit der Taste
Nach der Ziffer 9 wechselt der Zähler bei Betätigung der Taste
4. Um den geänderten Wert zu speichern, die Taste
ð Der Wert der 1. Ziffer wird übernommen und die 2. Ziffer blinkt.
DE · 30.30.01.02085 · 00 · 06/19
im Grundzustand werden die folgenden Parameter automatisch nacheinander im
Erläuterung
Ausschaltwert der Regelungsfunktion
(Nur bei [ctr] = [on] aktiv)
Rückschaltwert 1 für die Regelungsfunktion
Schaltwert des Signals „Teilekontrolle"
Rückschaltwert 2 für das Signal "Teilekontrolle"
Einstellung der Abblaszeit für das zeitgesteuerte Abblasen (nur bei Wert
> 0 aktiv)
Vakuum-Sensor kalibrieren, Nullpunkt = Umgebungsdruck
Untermenü "Erweiterte Funktionen" starten
Untermenü "Informationen" starten
Der eingegebene Wert liegt nicht im zulässigen Wertebereich.
Diese Anzeige erscheint als Information bei falscher Eingabe.
den gewünschten Parameter wählen.
bestätigen.
den Wert ändern, wobei sich der Wert je Betätigung der Taste um 1 ins positive ändert.
wieder auf die Ziffer 0.
drücken.
