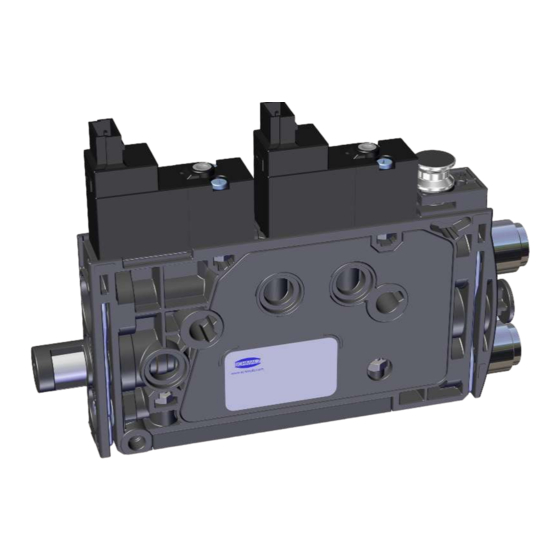

Mini-Kompaktejektor SCPMb
Kurz-Bedienungsanleitung
Hinweis: Die Kurz-Bedienungsanleitung wurde in deutscher Sprache erstellt. Sie beschreibt die grundlegenden
Funktionen und dient erfahrenen Anwendern als Schnelleinstieg. Die vollständige Beschreibung ist der ausführ-
lichen Betriebsanleitung zu entnehmen unter www.schmalz.com oder auf Anfrage. Diese Kurz-Bedienungsan-
leitung erhebt keinen Anspruch auf Vollständigkeit. Für künftige Verwendung aufbewahren. Technische Ände-
rungen, Druckfehler und Irrtümer vorbehalten.
Herausgeber
© J. Schmalz GmbH, 09/21
Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma
J. Schmalz GmbH. Eine Vervielfältigung des Werkes oder von Teilen dieses Werkes ist nur in den Grenzen der
gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Eine Abänderung oder Kürzung des Werkes ist
ohne ausdrückliche schriftliche Zustimmung der Firma J. Schmalz GmbH untersagt.
J. Schmalz GmbH · Johannes-Schmalz-Str. 1 · D-72293 Glatten · T: +49 7443 2403-0
schmalz@schmalz.de
DE · 30.30.01.02093 · 01 · 09/21
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für schmalz SCPMb
Inhaltszusammenfassung für schmalz SCPMb
- Seite 1 Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma J. Schmalz GmbH. Eine Vervielfältigung des Werkes oder von Teilen dieses Werkes ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Eine Abänderung oder Kürzung des Werkes ist ohne ausdrückliche schriftliche Zustimmung der Firma J. Schmalz GmbH untersagt.
-
Seite 2: Allgemeine Parameter
24V ±10 % VDC (PELV Verpolungsschutz Stromaufnahme — Typische Stromaufnahme Max. Stromaufnahme (an 24 V) SCPMb – xx – NC 50 mA 70 mA SCPMb – xx – NO 75 mA 115 mA Die Versorgungsspannung muss den Bestimmungen gemäß EN60204 (Schutzkleinspannung) entsprechen. 2 / 5... -
Seite 3: Extern Gesteuertes Abblasen
Der Lieferumfang kann der Auftragsbestätigung entnommen werden. Die Gewichte und Abmessungen sind in den Lieferpapieren aufgelistet. 1. Die gesamte Sendung anhand beiliegender Lieferpapiere auf Vollständigkeit prüfen. 2. Mögliche Schäden durch mangelhafte Verpackung oder durch den Transport sofort dem Spediteur und J. Schmalz GmbH melden. 6 Installationshinweise VORSICHT Unsachgemäße Installation oder Wartung Personenschäden oder Sachschäden... -
Seite 4: Elektrischer Anschluss
7.1 Druckluft und Vakuum anschließen 4 Druckluftschlauch am Druckluft-Anschluss (1) anschließen. Vakuum-Schlauch am Vakuum-Anschluss (2) anschließen. Bei Gewinde, beträgt das max. Anzugsmoment 1 Nm. 8 Elektrischer Anschluss HINWEIS Falsche Spannungsversorgung Zerstörung der integrierten Elektronik 4 Produkt über ein Netzgerät mit Schutzkleinspannung (PELV) betreiben. 4 Für sichere elektrische Trennung der Versorgungsspannung gemäß... -
Seite 5: Allgemeine Vorbereitungen
9 Allgemeine Vorbereitungen WARNUNG Ansaugen gefährlicher Medien, Flüssigkeiten oder von Schüttgut Gesundheitsschäden oder Sachschäden! 4 Keine gesundheitsgefährdenden Medien wie z. B. Staub, Ölnebel, Dämpfe, Aerosole oder Ähn- liches ansaugen. 4 Keine aggressiven Gase oder Medien wie z. B. Säuren, Säuredämpfe, Laugen, Biozide, Desinfek- tionsmittel und Reinigungsmittel ansaugen.
