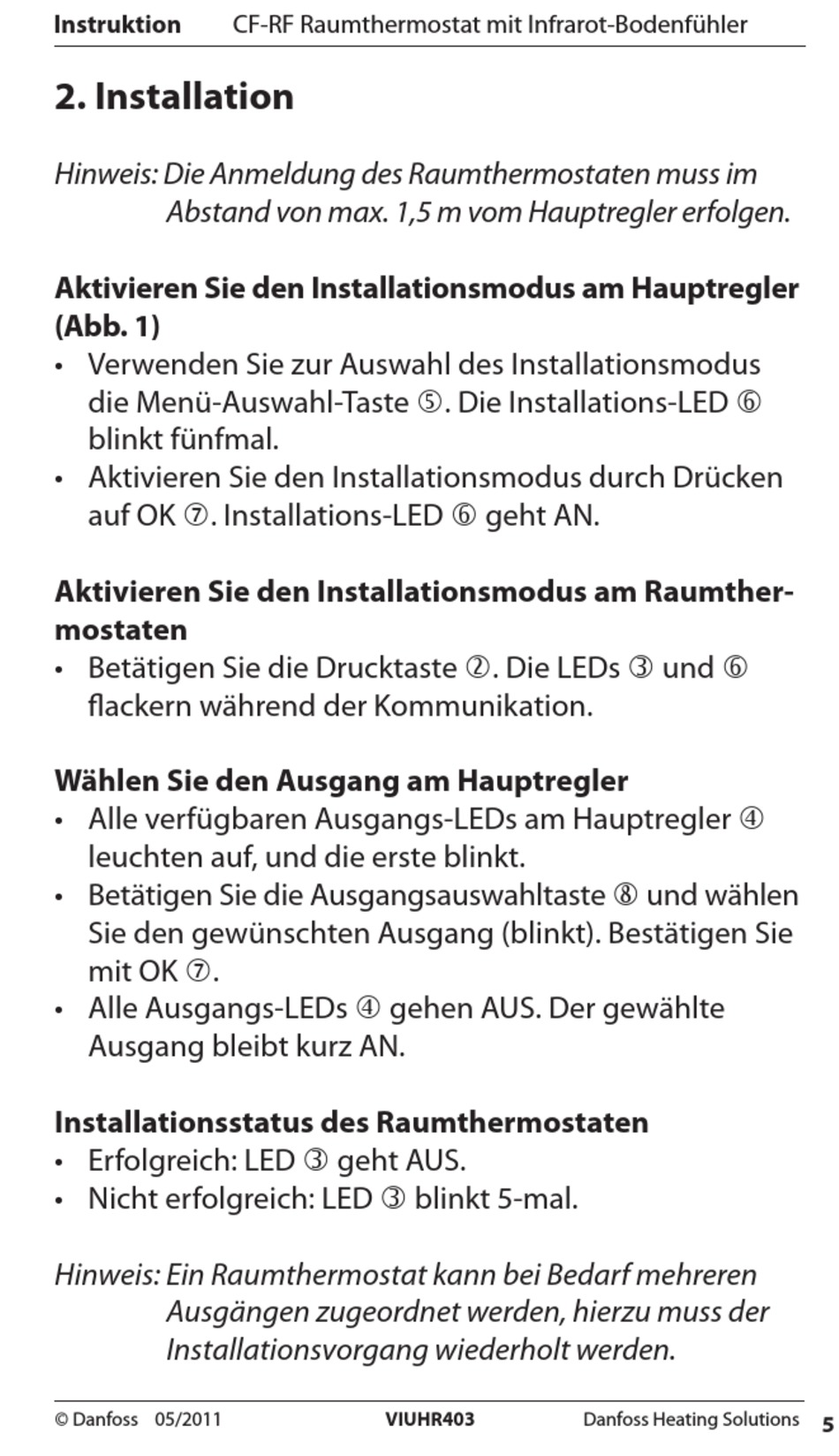

2. Installation

Hinweis: Die Anmeldung des Raumthermostaten muss im
Abstand von max. 1,5 m vom Hauptregler erfolgen.
Aktivieren Sie den Installationsmodus am Hauptregler
(Abb. 1)
• Verwenden Sie zur Auswahl des Installationsmodus
die Menü-Auswahl-Taste . Die Installations-LED 
blinkt fünfmal.
• Aktivieren Sie den Installationsmodus durch Drücken
auf OK . Installations-LED  geht AN.
Aktivieren Sie den Installationsmodus am Raumther-
mostaten
• Betätigen Sie die Drucktaste . Die LEDs  und 
flackern während der Kommunikation.
Wählen Sie den Ausgang am Hauptregler
• Alle verfügbaren Ausgangs-LEDs am Hauptregler 
leuchten auf, und die erste blinkt.
• Betätigen Sie die Ausgangsauswahltaste  und wählen
Sie den gewünschten Ausgang (blinkt). Bestätigen Sie
mit OK .
• Alle Ausgangs-LEDs  gehen AUS. Der gewählte
Ausgang bleibt kurz AN.
Installationsstatus des Raumthermostaten
• Erfolgreich: LED  geht AUS.
• Nicht erfolgreich: LED  blinkt 5-mal.
Hinweis: Ein Raumthermostat kann bei Bedarf mehreren
Ausgängen zugeordnet werden, hierzu muss der
Installationsvorgang wiederholt werden.
