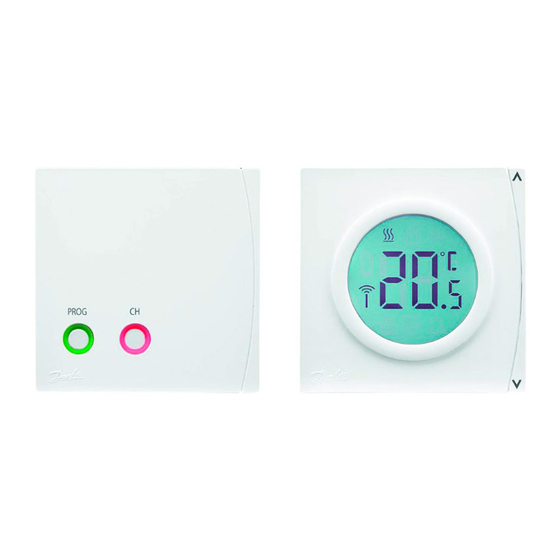

Inhaltszusammenfassung für Danfoss RET2000B-RF
- Seite 14 Wichtiger Hinweis zu RF-Produkten: Stellen Sie sicher, dass sich keine großen Metallgegenstände, wie Kesselgehäuse oder andere große Geräte, in Sichtlinie zwischen dem Sender und dem Empfänger befi nden, da diese die Kommunikati- on zwischen Thermostat und Empfänger stören. RET2000...
-
Seite 15: Spezifikationen
Spezifi kationen Spezifi kationen RET2000B-RF RX1-S 2,5 – 3 VDC Betriebsspannung 230 V AC, 50/60Hz (2xAA Alkaline-Batterien) Ausgangsrelais 1 x SPDT, Typ 1B Schaltleistung 3A (1) bei 230 V AC Ausgang Potenzialfrei Temperatureinstellbereich 5 – 30 °C Betriebstemperaturbereich 0 – 45 °C Batterielebensdauer bis zu 2 Jahren Max. Bereich 30 Meter... -
Seite 16: Montage
Montage Bringen Sie den Thermostat auf einer Höhe von ungefähr 1,5 m vom Boden an. Er sollte abseits von Zugluft oder Wärmequellen wie Heizkörpern, off enen Flammen oder direkter Sonnenbestrahlung platziert sein. Bitte beachten: Dieses Produkt darf nur von einer Elektrofachkraft oder einem qualifi zierten Heizungsinstallateur gemäß... -
Seite 17: Montage Und Verdrahtung
Montage und Verdrahtung RX1-S-Empfänger COM ON OFF 230Vac Danfoss Heating... -
Seite 18: Dil-Schalter-Einstellungen
DIL-Schalter-Einstellungen Schieben Sie die DIL-Schalter auf die gewünschten Einstellungen. ON/OFF - Heizung wird eingeschaltet, wenn die Temperatur unter dem eingestellten Wert liegt und ausgeschaltet, wenn sie darüber liegt (im Kühlmodus genau umgekehrt). CHRONO - Energiesparfunktion, wobei der Heizkessel in regelmäßigen Abständen angefeuert wird, um die eingestellte Temperatur zu erreichen. - Seite 19 2-Punkt (ON/OFF) 6 ZYKLEN 3/12 ZYKLEN 3 ZYKLEN 12 ZYKLEN HEIZEN KÜHLEN °C °F KEINE TASTENSPERRE TASTENSPERRE Auswahl Kühlfunktion KEINE STARTVERZÖGERUNG KOMP STARTVERZÖGERUNG KOMP STARTVERZÖGERUNG KOMP. 4 MIN STARTVERZÖGERUNG KOMP. 2 MIN HEIZEN KÜHLEN °C °F KEINE TASTENSPERRE TASTENSPERRE Danfoss Heating...
- Seite 20 Schritt 1 RX1-S - Stellen Sie sicher, dass der RX1-S gemäß den Anweisungen auf Seite 17 verdrahtet ist. Schritt 2 RET2000B-RF - Legen Sie 2 AA Alkaline-Batterien ein. Wenn der RET2000B-RF nicht bereits an den RX1-S gekoppelt ist, schaltet er in den Lernmodus, was durch das blinkende Antennen-Symbol angezeigt wird.
-
Seite 21: Erweiterte Programmierung
Ein stetig leuchtendes Antennen-Symbol am RET2000B-RF bestätigt, dass die Geräte nun gekoppelt sind und für die Rege- lung Ihres Heizungs- oder Kühlsystems bereitstehen. Erweiterte Programmierung Sie können folgendermaßen auf den erweiterten Programmier- modus des RET2000B-RF zugreifen: • Drücken Sie die Taste V im Heizbetrieb oder Λ im Kühlbetrieb, bis Sie den Standby-Modus erreichen. - Seite 22 • Wenn Sie beide Tasten gleichzeitig drücken und wieder los- lassen, überspringen Sie die Schritte S1 bis S6 und speichern die neue Einstellung. • Um den Erweiterten Programmiermodus wieder zu deaktivie- ren und in den Standby-Modus zurückzukehren, drücken sie die beiden Tasten gleichzeitig mindestens 5 Sekunden lang. •...
- Seite 23 Lock-Funktion auf dem DIL-Schalter aktiviert ist. Dieser Wert kann zwischen der Temperaturober- und -untergrenze liegen, die in den Schritten S1 und S2 festgelegt wurden. Die Standardeinstellung sieht für den Heizmodus 21 °C/70 °F und für den Kühlmodus 24 °C/75 °F vor. Danfoss Heating...
- Seite 24 S4 – Externer Fühlertyp Hiermit kann der Typ des Fernfühlereingangs defi niert werden. Einstel- Kein Fernfühler angeschlossen (Werksein- lung 0 stellung) Einstel- Raumfühler angeschlossen, interner Fühler lung 1 deaktiviert Einstel- Begrenzungsfühler angeschlossen, siehe lung 2 Option S5 Einstel- Digitaler Fensterschalter, siehe Option S6 lung 3 S5 –...
- Seite 25 Kontakte stromlos geöff net. Schließen des lung 1 Kontakts, Gerät schaltet auf Mindesttempera- tur. Bei Öff nen des Kontakts kehrt das Gerät wieder in den normalen Betrieb zurück. RET2000B-RF Eingäng für entfernte Sensoren (Fernfühler) für Fensterkontakt für Fernfühler oder anderen Kontakt oder wie z.B.
- Seite 100 Danfoss Ltd Ampthill Road Bedford MK42 9ER Tel: 01234 364621 Fax: 01234 219705 Email: ukheating@danfoss.com Website: www.heating.danfoss.co.uk VIRKV102 Part No 44066v02 10/14...
