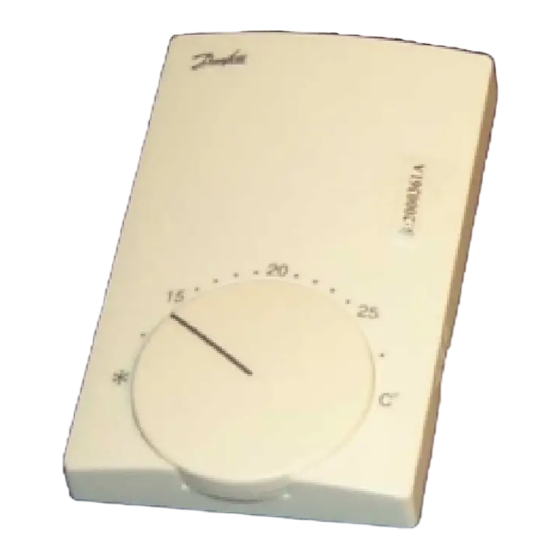

Raumthermostat
Bedienungsanleitung
Typ CFR
Temperatureinstellung
Die gewünschte Raumtemperatur wird an der
Drehscheibe eingestellt.
An der rechten Seite des Raumthermostaten
befindet sich ein Funktionsschalter mit
drei möglichen Einstellungen:
Komforttemperatur wie an der Dreh-
scheibe des Raumthermostaten einge-
stellt.
Funktioniert nur in Kombination mit der
optionalen Programmiereinheit, deren
Programmwerk nun die Heiztempera-
turen und -zeiten steuern.
Mit Einstellung der Funktionsschalter
auf
oder
werden diese Werte
übersteuert.
Absenktemperatur bedeutet Raum-
temperatur wie an der Drehscheibe
des Raumthermostaten eingestellt
minus 5°C.
Begrenzung des Einstellbereichs
Hinter der Drehscheibe für die Temperaturein-
stellung befinden sich zwei Begrenzungsringe.
Mittels Versetzen dieser Begrenzungsringe wird der
Einstellbereich des Raumthermostaten begrenzt.
Werbung
Verwandte Anleitungen für Danfoss CFR
Inhaltszusammenfassung für Danfoss CFR
- Seite 1 übersteuert. Absenktemperatur bedeutet Raum- temperatur wie an der Drehscheibe des Raumthermostaten eingestellt minus 5°C. Begrenzung des Einstellbereichs Hinter der Drehscheibe für die Temperaturein- stellung befinden sich zwei Begrenzungsringe. Mittels Versetzen dieser Begrenzungsringe wird der Einstellbereich des Raumthermostaten begrenzt. Typ CFR...
- Seite 2 Anmeldung der Raumthermostate am Hauptregler - Raumthermostat CFR (Abb.1) und Hauptregler CFM mit schwarzem Aufschaltkabel verbinden. Leuchtdiode des ersten freien Ausgangs im Leuchtfeld blinkt. Übrige freie Ausgänge leuchten stetig (Abb. 2) - Mit den Tasten +/- den gewünschten Ausgang für jeweili- Raumthermostat gen Raumthermostaten wählen.
