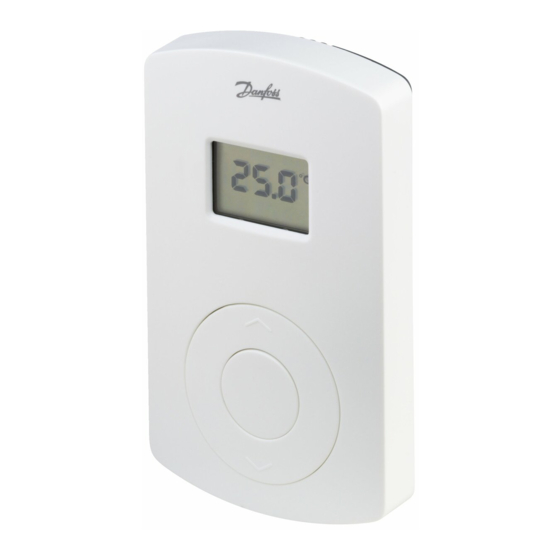

- Seite 1 088U0215 Instruktion CF-RF Raumthermostat mit Infrarot-Bodensensor...
- Seite 2 Instruktion CF-RF Raumthermostat mit Infrarot-Bodenfühler Danfoss Heating Solutions VIUHR403 © Danfoss 05/2011...
-
Seite 3: Inhaltsverzeichnis
Instruktion CF-RF Raumthermostat mit Infrarot-Bodenfühler Inhaltsverzeichnis 1. Funktionsübersicht....... . . 4 2. -
Seite 4: Funktionsübersicht
Instruktion CF-RF Raumthermostat mit Infrarot-Bodenfühler 1. Funktionsübersicht Vorderseite (Abb. 1) Auswahlschalter höher/niedriger Druckknopf Rote LED (hinter der Abdeckung) Infrarot-Bodenfühler LED-Modi Dauerhaft leuchtend .. EIN Leuchtet nicht ....AUS Langsames Blinken ..Blinkt Schnelles Blinken ..Flackert Rückseite (Abb. 2) Wandplatte Verriegeln/Entriegeln der Wandplatte (um 90° drehen) Schraubloch für Wandanbringung... -
Seite 5: Installation
Instruktion CF-RF Raumthermostat mit Infrarot-Bodenfühler 2. Installation Hinweis: Die Anmeldung des Raumthermostaten muss im Abstand von max. 1,5 m vom Hauptregler erfolgen. Aktivieren Sie den Installationsmodus am Hauptregler (Abb. 1) • Verwenden Sie zur Auswahl des Installationsmodus die Menü-Auswahl-Taste . Die Installations-LED blinkt fünfmal. • Aktivieren Sie den Installationsmodus durch Drücken auf OK . -
Seite 6: Temperatureinstellungen
Instruktion CF-RF Raumthermostat mit Infrarot-Bodenfühler 3. Temperatureinstellungen Digitalanzeige (Abb. 1) Sollwerteinstellung Mindesttemperaturbegrenzung Höchsttemperaturbegrenzung Symbol Übertragungsverbindung Anzeige Batterieladezustand niedrig Alarmsymbol Nur über die CF-RC-Fernbedienung verfügbare Einstellungen: V erriegelungssymbol Timersymbol Symbol für Raumtemperatur Symbol für Bodentemperatur Änderung der voreingestellten Temperatur auf dem Display (Abb. 1) 1. Standardmäßig erscheint in der Anzeige die tatsächliche Raumtemperatur. - Seite 7 Instruktion CF-RF Raumthermostat mit Infrarot-Bodenfühler Einstellung der Raumtemperatur 1. Stellen Sie sicher, dass die tatsächliche Raumtempe- ratur in der Anzeige erscheint. 2. Drücken Sie den Auswahlschalter höher/niedriger , um die gewünschte Raumtemperatur auszuwählen. SET erscheint in der Anzeige. 3. Beim Loslassen des Auswahlschalters höher/niedriger ...
- Seite 8 Instruktion CF-RF Raumthermostat mit Infrarot-Bodenfühler Fußbodentemperaturbegrenzung 1. Stellen Sie sicher, dass die Fußbodentemperatur in der Anzeige erscheint, dargestellt durch 2. Die Drucktaste gedrückt halten, bis auch SET MAX in der Anzeige erscheint. 3. Drücken Sie den Auswahlschalter höher/niedriger , um die maximale Fußbodentemperatur einzustellen.
-
Seite 9: Übertragungstest
Instruktion CF-RF Raumthermostat mit Infrarot-Bodenfühler 4. Übertragungstest Starten Sie den Übertragungstest am Raumthermo- staten (Abb. 1) • Drücken Sie die Drucktaste . • LED geht AN. Verbindungsprüfung ist erfolgreich • LED geht AUS. Verbindungsprüfung ist nicht erfolgreich • LED blinkt 5-mal. Keine Verbindung zum Raumthermostaten • Verändern Sie die Position des Raumthermostaten im Raum. -
Seite 10: Montage
Instruktion CF-RF Raumthermostat mit Infrarot-Bodenfühler 5. Montage Platzieren des Raumthermostaten (Abb. 3) • Ein Raumthermostat sollte gemäß Abb. 3 platziert werden. WICHTIG! Sofern möglich, sollte der Raumthermostat an einem Ort ohne Sonneneinstrahlung, starkes künstliches Licht (z. B. Halogenstrahler),Luftzug oder andere Wärmequellen (z. B. Fernsehgeräte) usw. installiert werden. -
Seite 11: Technische Daten
Instruktion CF-RF Raumthermostat mit Infrarot-Bodenfühler 7. Technische Daten Temperatureinstellbereich 5 – 35 °C Übertragungsfrequenz 868,42 MHz Übertragungsbereich in nor- 30 m malen Gebäuden (max.) Übertragungsleistung < 1 mW Batterie Alkaline 2xAA, 1,5 V Lebensdauer der Batterie 1 – 3 Jahre (max.) Umgebungstemperatur 0 - 50 °C... -
Seite 12: Fehlersuche
Instruktion CF-RF Raumthermostat mit Infrarot-Bodenfühler 8. Fehlersuche Fehleranzeige Mögliche Ursache Batterieladezustand niedrig Die LEDs blin- ken alle 5 Minuten Batterieladezustand äußerst Die LEDs niedrig blinken alle 30 Sekunden. Batterieladezustand äußerst Die LEDs niedrig blinken – Übertragung wurde beendet Installation / Verbindungs- Die LEDs blin- prüfung ist nicht zufrieden-... - Seite 13 Instruktion CF-RF Raumthermostat mit Infrarot-Bodenfühler © Danfoss 05/2011 VIUHR403 Danfoss Heating Solutions...
- Seite 14 Instruktion CF-RF Raumthermostat mit Infrarot-Bodenfühler Abb. 1 Danfoss Heating Solutions VIUHR403 © Danfoss 05/2011...
- Seite 15 Instruktion CF-RF Raumthermostat mit Infrarot-Bodenfühler Abb. 2 Abb. 3 1,5 m. 0,5 m. 0,25 m. © Danfoss 05/2011 VIUHR403 Danfoss Heating Solutions...
- Seite 16 Instruktion CF-RF Raumthermostat mit Infrarot-Bodenfühler Danfoss Heating Solutions VIUHR403 © Danfoss 05/2011...
