Inhaltszusammenfassung für Danfoss CF-RS
- Seite 14 7. Fehlersuche ......8. Bilder Zeichnungen ....VI.UH.L1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
-
Seite 15: Funktionsübersicht
Hintere Abdeckung Lösevorrichtung des Drehknopfes Hintere Abdeckung sperren/entsperren (um 90° drehen) Schraubenloch für Wandmontage Batteriepositionierung Schraube und Dübel Anmerkung: Zum Aktivieren der Batterien entfern- en Sie bitte die Trennstreifen von den Batterien. VI.UH.L1.52 Produced by Danfoss Floor Heating Hydronics 08.2008... -
Seite 16: Raumtemperaturbegrenzung - Abb

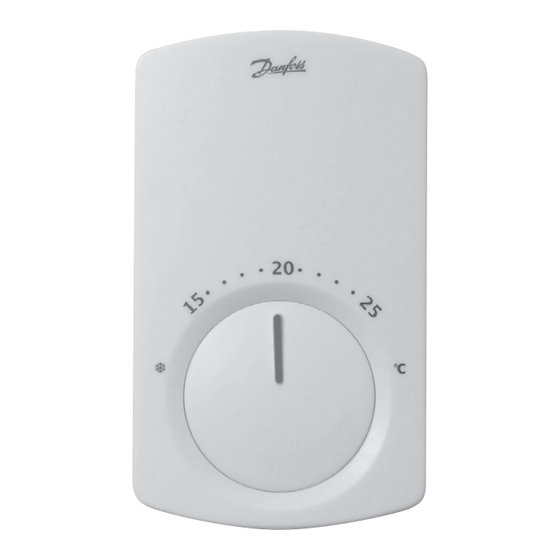

Anleitung CF-RS Raumthermostat (standard) Drehknopf - Abb. 3 Lösevorrichtung des Drehknopfs Raumtemperaturbegrenzung - Abb. 4 Mindestbegrenzung (blau) (ab 10°C ) Höchstbegrenzung (rot) (bis 30°C) VI.UH.L1.52 Produced by Danfoss Floor Heating Hydronics 08.2008... -
Seite 17: Installation
• Betätigen Sie den Druckschalter . Die LED´s ackern während der Kommunika- tion. Wählen Sie den Ausgang am Hauptregler • Alle verfügbaren Ausgangs-LED´s am Haupt- regler leuchten, und die erste LED blinkt. VI.UH.L1.52 Produced by Danfoss Floor Heating Hydronics 08.2008... - Seite 18 Installationsstatus des Raumthermo- staten • Wenn OK - LED wechselt zu „AUS“. • Wenn nicht OK - LED blinkt 5 Mal. Anmerkung: Ein Raumthermostat kann bei Bedarf mit mehreren Ausgängen (Stellantrieben) verbun- den werden. VI.UH.L1.52 Produced by Danfoss Floor Heating Hydronics 08.2008...
-
Seite 19: Funk - Verbindungstest
Sie diesen zwischen dem Hauptregler und dem Raumthermostaten. • Installieren Sie die externe Antenne (CF-EA) Anmerkung: Die Ausgangs-LED(s) am Hauptregler , die mit dem Raumthermostaten verbunden sind, blinken während des Funk - Verbindungstestes VI.UH.L1.52 Produced by Danfoss Floor Heating Hydronics 08.2008... -
Seite 20: Montage
Platzieren des Raumthermostaten - Abb. 5 Sofern möglich, sollte der Raumthermostat an ei- nem Ort ohne Sonneneinstrahlung, Luftzug, andere Wärmequellen (z. B. Fernsehgeräte) usw. installiert werden. Montage mit Schrauben - Abb. 2 VI.UH.L1.52 Produced by Danfoss Floor Heating Hydronics 08.2008... -
Seite 21: Deinstallation
. Die Deinstallations-LED wechselt zu EIN. Heben Sie die Wahl des Ausgangs am Hauptsteuergerät auf • Wählen Sie den zu entfernenden Ausgang mit der Taste zur Ausgangswahl • Schalten Sie den blinkenden Ausgang VI.UH.L1.52 Produced by Danfoss Floor Heating Hydronics 08.2008... -
Seite 22: Technische Daten
Anleitung CF-RS Raumthermostat (standard) 6. Technische Daten Temperaturbereich 5-35°C Sendefrequenz 868.42MHz Sendebereich in nor- malen Gebäuden (bis zu) Sendeleistung < 1mW Batterie Alkaline 2xAA, 1.5V Lebensdauer der 3-4 Jahre Batterie (bis zu) Umgebungstemperatur 0-50°C IP-Klasse VI.UH.L1.52 Produced by Danfoss Floor Heating Hydronics 08.2008... -
Seite 23: Fehlersuche
Anleitung CF-RS Raumthermostat (standard) 7. Fehlersuche Fehleranzeige Mögliche Ursache Die LED blinkt alle 5 Batterieladezustand Minuten niedrig Die LED blinkt Batterieladezustand äußerst niedrig Die LED blinkt 5 Mal Der Installations-/ Verbindungstest ist unbe- friedigend VI.UH.L1.52 Produced by Danfoss Floor Heating Hydronics 08.2008... -
Seite 44: Figures And Illustrations
Fig. 1... - Seite 45 g. 2 Fig. 4 Fig. 5 Fig. 3...
- Seite 46 1,5 m.
