lt
▪ Darbinės terpės, kuriose yra ne daugiau kaip 8 % sausųjų
medžiagų
PRANEŠIMAS
Šluostymo ir valymo skudurėliai gali
užblokuoti smulkintuvą!
Kad šluostymo ir valymo skudurėliai nepatektų į
darbinę terpę, įtekantį skystį reikia mechaniškai
išvalyti.
3.2 Naudojimas ne pagal paskirtį
PAVOJUS
Pumpuojant sprogius skysčius kyla sprogimo
pavojus!
Pumpuoti neskiestus lengvai užsiliepsnojančius ir
sprogius skysčius (benziną, žibalą ir t. t.) griežtai
draudžiama. Mirtino sužeidimo rizika dėl sprogimo!
Siurbliai nėra skirti šiems skysčiams pumpuoti.
PAVOJUS
Naudojant sveikatai pavojingose terpėse kyla
pavojus!
Jeigu siurblys naudojamas sveikatai pavojingose
terpėse, jį išmontavus ir prieš pradedant visus kitus
darbus jis turi būti nukenksmintas! Kyla mirtino
sužeidimo rizika! Atsižvelkite į darbo tvarkos
taisykles! Operatorius turi pateikti darbuotojams
vidaus tvarkos taisykles ir užtikrinti, kad jie jas
perskaitytų!
Panardinamieji siurbliai negali būti naudojami pumpuoti:
▪ Geriamąjį vandenį
▪ Darbinės terpės su kietomis sudedamosiomis dalimis
(pvz., akmenimis, mediena, metalais ir t. t.)
▪ Darbinės terpės su dideliu kiekiu abrazyvinių medžiagų
(pvz., smėlio, žvyro).
Tinkamas naudojimas apima ir šių nurodymų laikymąsi.
Bet koks kitoks naudojimas laikomas naudojimu ne pagal
paskirtį.
4 Gaminio aprašymas
4.1

Konstrukcija

Nuotekų panardinamasis siurblys su vidiniu smulkintuvu
– apsemiamas vientisas įrenginys panardinamam
montavimui, veikimui pertraukiamuoju režimu.
316
Gaminio aprašymas
6
5
4

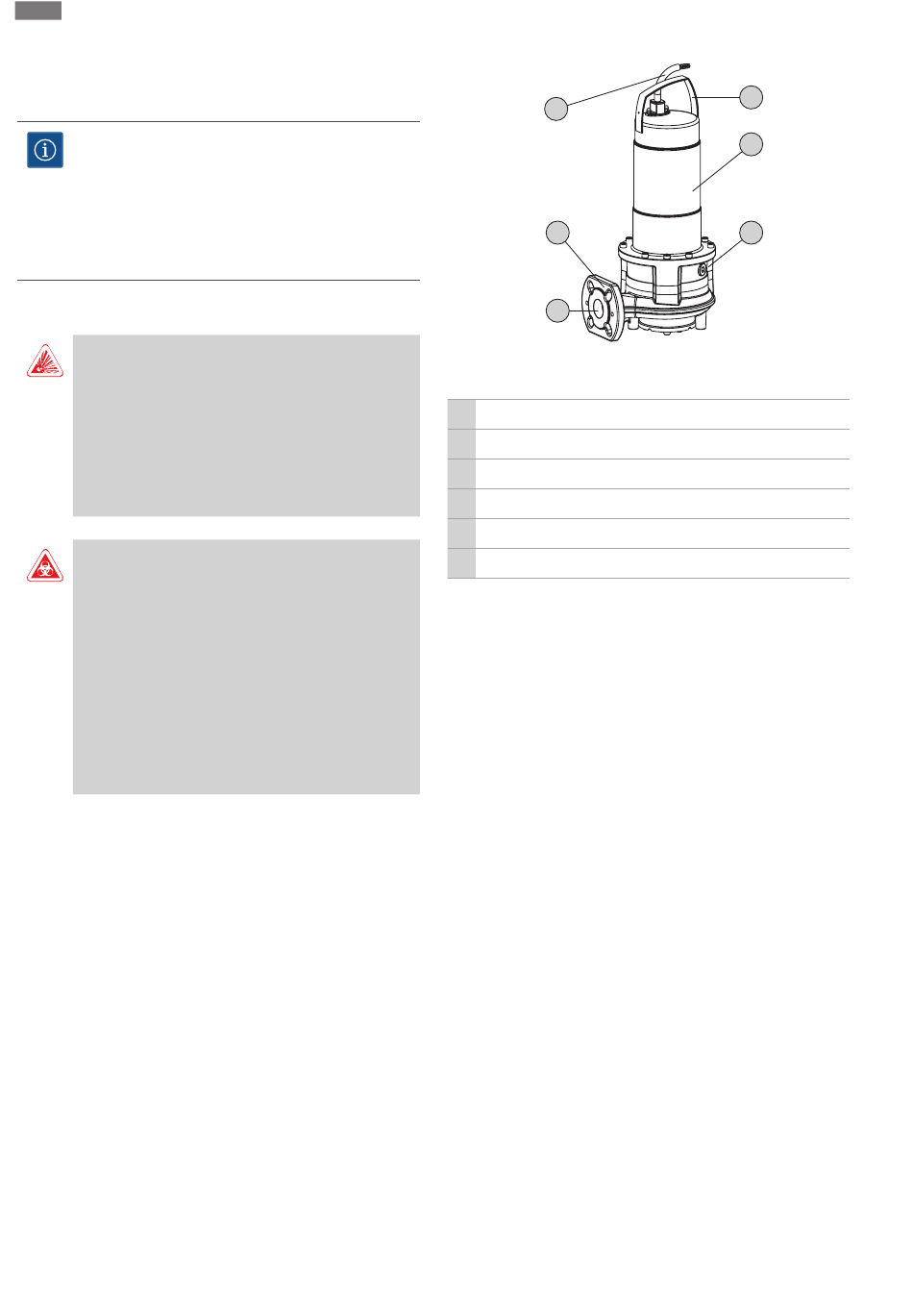

Fig. 1: Apžvalga
1 Nešimo rankena / tvirtinimo taškas
2 Variklio korpusas
3 Sandariklio korpusas
4 Slėgio įvadas
5 Hidraulikos korpusas
6 Maitinimo kabelis
4.1.1 Hidraulinė sistema
Apytakinė hidraulinė sistema su prijungtu smulkintuvu.
Smulkintuvu sukapojamos minkštosios priemaišos, kad
jas būtų galima gabenti 1¼" arba didesnio skersmens
vamzdynu. Prijungimas slėgio sistemos pusėje
sukonstruotas kaip horizontali flanšinė jungtis.
Hidraulinė sistema nėra savisiurbė, t. y. darbinė terpė turi
atitekėti pati arba su priešslėgiu.
4.1.2 Variklis
Naudojami paviršinio aušinimo vienfazės kintamosios
srovės arba trifazės srovės varikliai. Variklį aušina jį
supanti terpė. Liekamoji šiluma per variklio korpusą
patenka tiesiai į darbinę terpę arba supantį orą.
Eksploatuojant įrenginį variklis gali iškilti.
Sujungimo kabeliai yra tokių modelių:
▪ Kabelis su kištuku, kuriame įrengtas apsauginis
kontaktas
Jeigu tai yra kintamosios srovės variklis, kondensatorių
komutaciniame įtaise yra įmontuotas paleidimo ir
darbinis kondensatorius.
▪ Trifazė versija su laisvu kabelio galu
4.1.3 Sandarinimas
Darbinė terpė ir variklio skyrius sandarinami dviem
mechaniniais sandarikliais. Sandarinimo kamera tarp
kontaktinių sandarinimo žiedų yra užpildyta medicinine
baltąja alyva.
1
2
3
