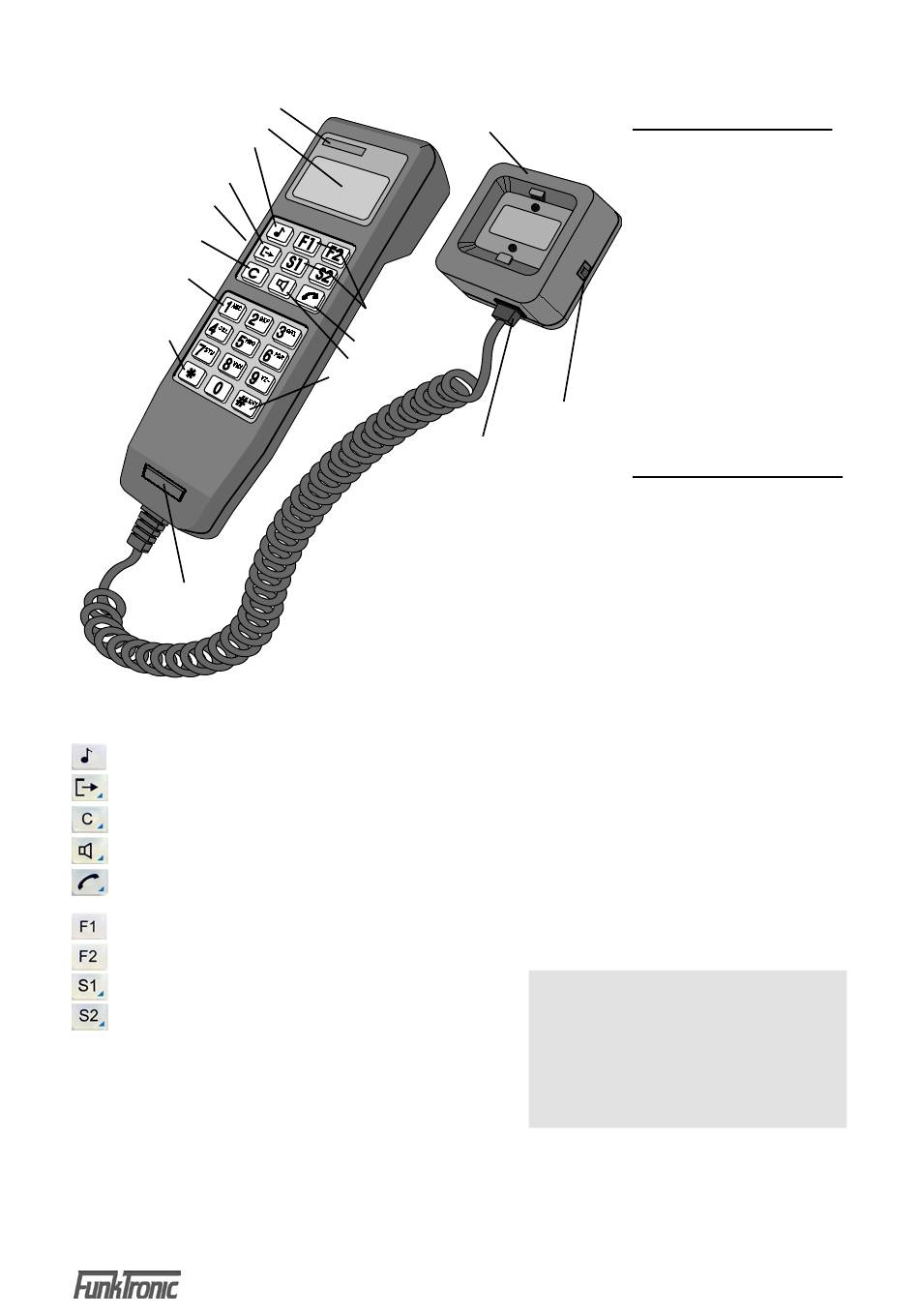

Bedienelemente Commander 5

Display
Ruf/Rückruf
Kennungsspeicher
Sendetaste
Kanalwahl
Zifferntasten 0-9
Funktionstaste
Lautsprecher
Ruf/Rückruf senden (bei FFSK: nur Fahrzeugruf)
Kennungen durchblättern/löschen
Kanalschaltung
Lautsprecher/Lautstärke
Telefonmode starten/beenden
}
Sonderfunktionstasten (Reg. 130)
Die Tastatur und das Display sind beleuchtet (Reg. 052/1-3) und ein Tastatur-Piep (Reg. 055/3) kann
aktiviert werden. Die Sendetaste befindet sich seitlich am Hörer. Der Ein/Aus-Schalter ist in der Auflage
eingebaut. Einige Tasten können mit zusätzlichen Funktionen belegt werden. Durch längeres drücken
wird die Zweitfunktion erreicht.
Kompetent für Elektroniksysteme
LED
Sonderfunktions-
tasten
Telefonmodus
Lautsprechertaste
Funktionstaste
Auflage
Ein/Aus-Schalter
RJ-45 Stecker
Wichtiger Hinweis:
Wenn Programmierungen möglich sind
wird dies durch Angabe des Registers
angegeben.
Beispiel: Trägeranzeige (Reg. 056/1)
- 3 -
Version mit C5-Auflage E:
Eine 10-polige Klemmleiste
im Innern der Auflage ver-
bindet die Stromversorgung,
den Squelcheingang, den
PT T-Ausgang, die
Ein /Ausgänge sowie den
EIN/AUS-Schalter mit dem
Funkgerät. Ein externer
Lautsprecher
angeschlossen werden und
ein Schaltausgang steht zur
Verfügung.
Eine Sicherung sowie ein
Überspannungs- und Ver-
polungsschutz erhöhen die
Betriebssicherheit.
Version mit C5-Auflage K2:
Diese Auflage bietet
zusätzliche Anschluß-
möglichkeiten, wie z.B. die
Kanalschaltschnittstelle, einen
Universal-IO-Port und einen
zusätzlichen Schalteingang.
Der Anschluß erfolgt über ein
steckbares Kabel (Stiftleiste).
= Register 056, 1. Stelle
