R102
R101
ST101
C103
5 1 3 7
8 4 2 6
TR101
C5-Auflage E
S1
F1
C101

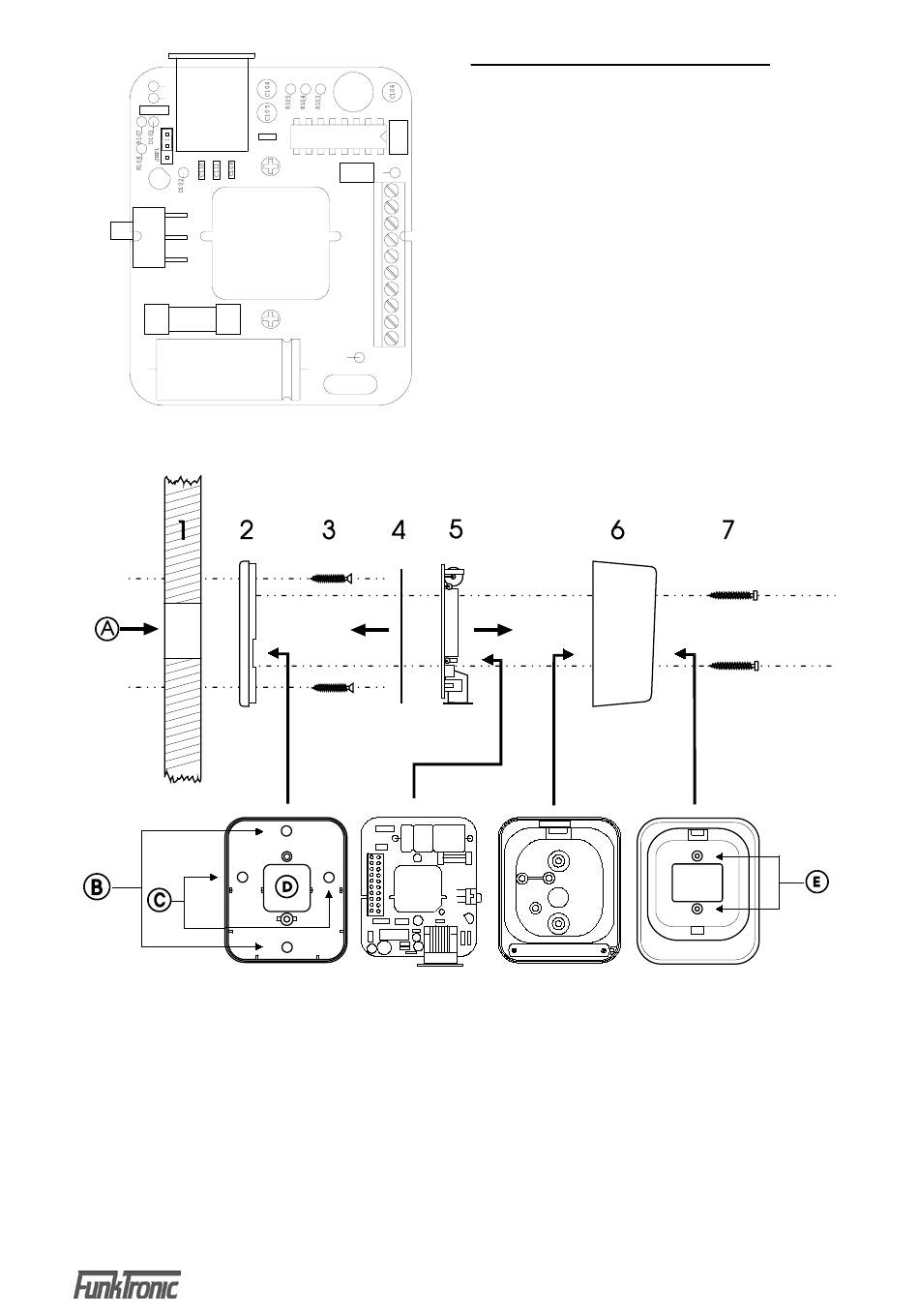

Einbauanleitung für Commander 5 - Hörerauflage
Zuerst wird die Gehäuserückwand (2) der Hörerhalterung an der Befestigungsfläche (Wand oder Karosserie)
befestigt. Dabei ist darauf zu achten, daß die Kabeldurchführungen (A) der Befestigungsfläche und (D)
der Gehäuserückwand übereinstimmen.
Die Gehäuserückwand wird mittels den zwei kürzeren Schrauben (3) an der Befestigungsfläche angeschraubt,
wobei die Bohrungen (B) oder (C) verwendet werden können. Vor dem Einbau werden die Befestigungspunkte
an der Befestigungsfläche markiert (die Gehäuserückwand dient dabei als Bohrschablone). An den
Markierungen werden jeweils 2.5 mm - Bohrungen angebracht und die Gehäuserückwand angeschraubt
Die an der Leiterplatte angebrachte Isolierfolie (4) darf nicht entfernt werden, um Kurzschlüsse zu
vermeiden !
Als nächster Schritt wird das Verbindungskabel gemäß Anschlußplan mit der Leiterplatte (5) verbunden.
Danach wird die Leiterplatte (5) in den Gehäusedeckel (6) eingesetzt.
Zum Schluß wird der Gehäusedeckel (6) mittels den zwei längeren Schrauben (7) durch die Bohrungen
(E) an der Gehäuserückwand befestigt.
Kompetent für Elektroniksysteme
+
+ +
C108
+
U101
C112 C102
R106
C107
ST102
D101
V101
Anschlußbelegung C5-Auflage E
10-polige Klemmleiste
Pin 1 ext. Lautsprecherausgang
Pin 2 GND (für ext. Lautsprecher)
Pin 3 SQL (Trägereingang)
Pin 4 EIN/AUS-Schalter für Funkgerät,
nach GND max. 1 A
Pin 5 NF-Ausgang (TX, heiß)
Pin 6 PTT/Sendertastung,
Open Collector max. 100 mA
Pin 7 NF-Eingang (RX, heiß)
Pin 8 Schaltausgang,
Open Collector nach GND max.100 mA,
geschaltet durch Universal-I/O-Pin
Pin 9 GND
Pin 10 + 12 V Versorgung
Jumper 1 ist hier gesteckt für I/O-Pin als Eingang,
die andere Position entspricht Ausgang!
