5. Sicherheitseinrichtungen

5.1 Sicherheitsventil

Jeder geschlossene Wassererwärmer bis 5000 l Nenninhalt ist mit einem bauteilgeprüften, federbelasteten
Membransicherheitsventil auszustatten. Zwischen Speicher und Sicherheitsventil darf keine Absperreinrichtung
eingebaut sein. Unzulässig ist auch der Einbau von Schmutzfängern oder anderen Verengungen in die Leitung zum
Sicherheitsventil.
Die Einbauhöhe des Sicherheitsventils muss so gewählt werden, dass die anzuschließende Abblasleitung mit
Gefälle verlegt werden kann. Es ist vorteilhaft, das Sicherheitsventil oberhalb des Warmwasserspeichers
anzuordnen, damit es ohne dessen Entleerung ausgewechselt werden kann.
Ein- und Austrittsnennweiten der Sicherheitsventile für geschlossene Wassererwärmer
Nennvolumen in Liter
bis 200
über 200 bis 1.000
über 1.000 bis 5.000
Die Nennweiten von Abblasleitung und der Austrittsquerschnitt des Sicherheitsventils müssen gleich groß sein. In
der Nähe der Abblasleitung, zweckmäßig am Sicherheitsventil selbst, sollte ein Hinweisschild mit folgender
Aufschrift angebracht werden:
„Während der Beheizung kann Wasser aus der Abblasleitung austreten! Nicht verschließen!"
5.2 Druckausdehnungsgefäße
Nach DIN 4807-5 können geschlossene Ausdehnungsgefäße mit Membrane in die Kaltwasserleitung von
geschlossenen Wassererwärmern eingebaut werden.
5.3 Thermische Ablaufsicherungen
Einzusetzen bei geschlossenen Wasserbehältern, die unmittelbar mit festen Brennstoffen (Holz, Brikett, Kohle)
beheizt werden.
5.4 Rückflussverhinderer
Warmwasserspeicher mit einem Nenninhalt größer als 10 Liter sind mit einem Rückflussverhinderer (unabhängig
von der Beheizungsart) in der Kaltwasserzuleitung auszustatten.

5.5 Druckminderer

Der Einbau eines Druckminderers in die Kaltwasserzuleitung zum Warmwasserspeicher wird nach DIN 4753 T1
gefordert, wenn der Druck in der Kaltwasserzuleitung über dem Arbeitsdruck der Anlage liegt. Der zulässige
Betriebsdruck des Wasserspeichers beträgt 10 bar

5.6 Entleerung

Warmwasserspeicher mit einem Nenninhalt von mehr als 15 Litern müssen ohne Demontage möglichst vollständig
entleerbar sein.

5.7 Filter

Der Einbau eines Filters (mit DIN-DVGW-Prüfzeichen) hat zeitlich vor der erstmaligen Füllung der
Trinkwasseranlage und örtlich unmittelbar hinter der Wasserzähleranlage zu geschehen.

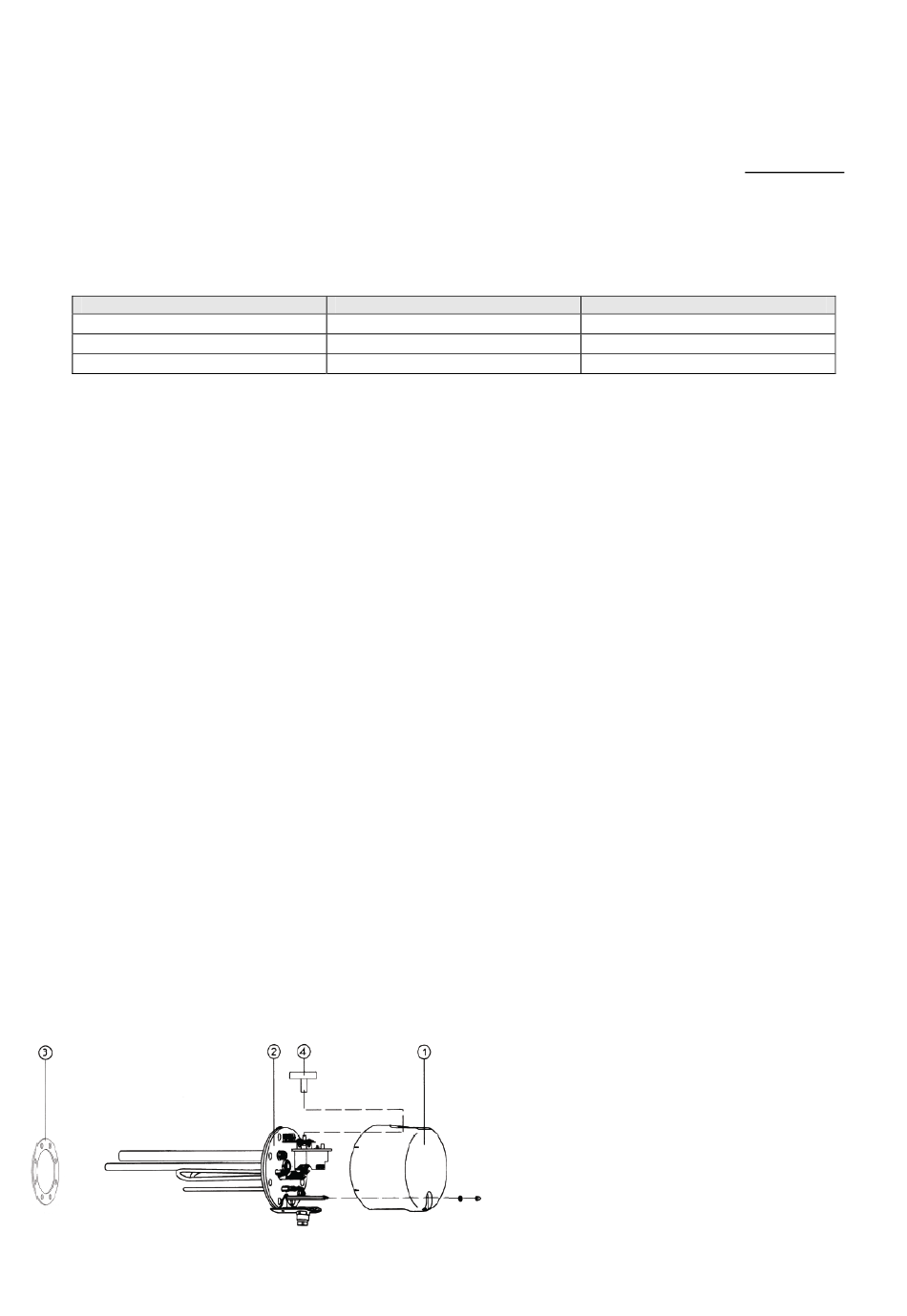

5.8 Flanschheizung

Passende Kesselflansche: für alle Typen Ø 180, TK 150 (8 Schrauben)
__________________________________________________________________________________________
WWSP 885S
Ventilgröße in DN min.
15 (R/Rp1/2")
20 (R/Rp3/4")
25 (R/Rp 1")
Heizleistung in kW max.
75
150
250
Die Flanschheizung darf nur von einer
zugelassenen Elektrofachkraft
entsprechenden Schaltbild
werden. Die Vorschriften des EVU und VDE
sind zwingend zu beachten.
nach dem
angeschlossen
Seite 7 von 9
