Dimplex WWSP 885S Montage- Und Gebrauchsanweisung Seite 6

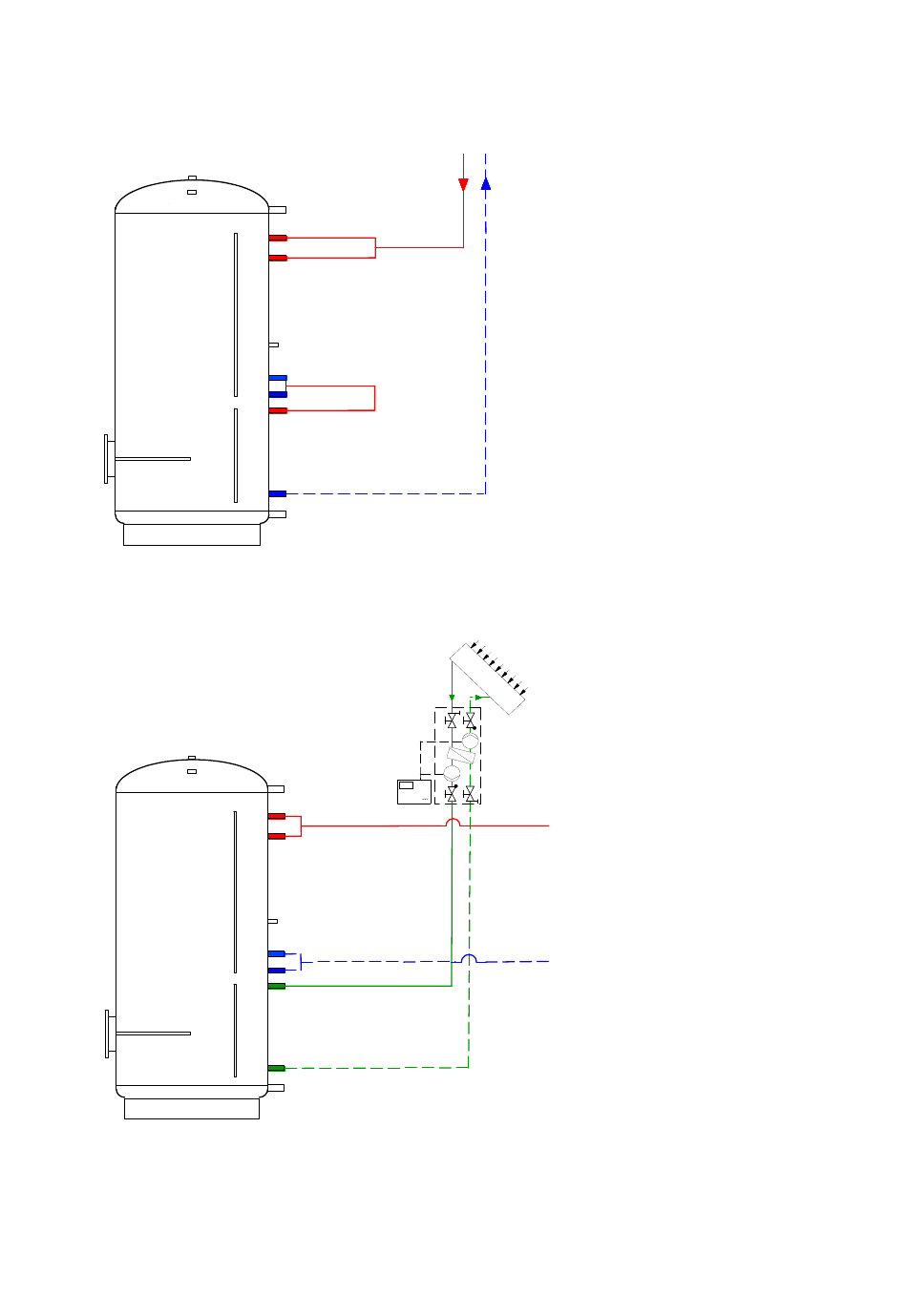

Anschluss Parallel (oben) und unterer Wärmetauscher in Reihe
Correx-Anode
Fühlerklemmleiste
Flansch 180 x 115,
LK 150, 8 x M12
für E.-Heizung
Correx-Anode (in den Schnitt gedreht)
Oben liegende Wärmetauscher Anschluss Parallel (Nutzung als Solarspeicher)
Correx-Anode
Fühlerklemmleiste
Flansch 180 x 115,
LK 150, 8 x M12
für E.-Heizung
Correx-Anode
(in den Schnitt gedreht)
__________________________________________________________________________________________
WWSP 885S
Entlüftung optional
Warmwasservorlauf
Wärmetauscher I - Vorlauf
Wärmetauscher II - Vorlauf
Zirkulation
Wärmetauscher II - Rücklauf
Wärmetauscher I - Rücklauf
Wärmetauscher III
opt. Solarwärmetauscher
Kaltwasseranschluss
Entlüftung optional
Warmwasservorlauf
Wärmetauscher I - Vorlauf
Wärmetauscher II - Vorlauf
Zirkulation
Wärmetauscher II - Rücklauf
Wärmetauscher I - Rücklauf
Wärmetauscher III
opt. Solarwärmetauscher
Kaltwasseranschluss
Seite 6 von 9
