1

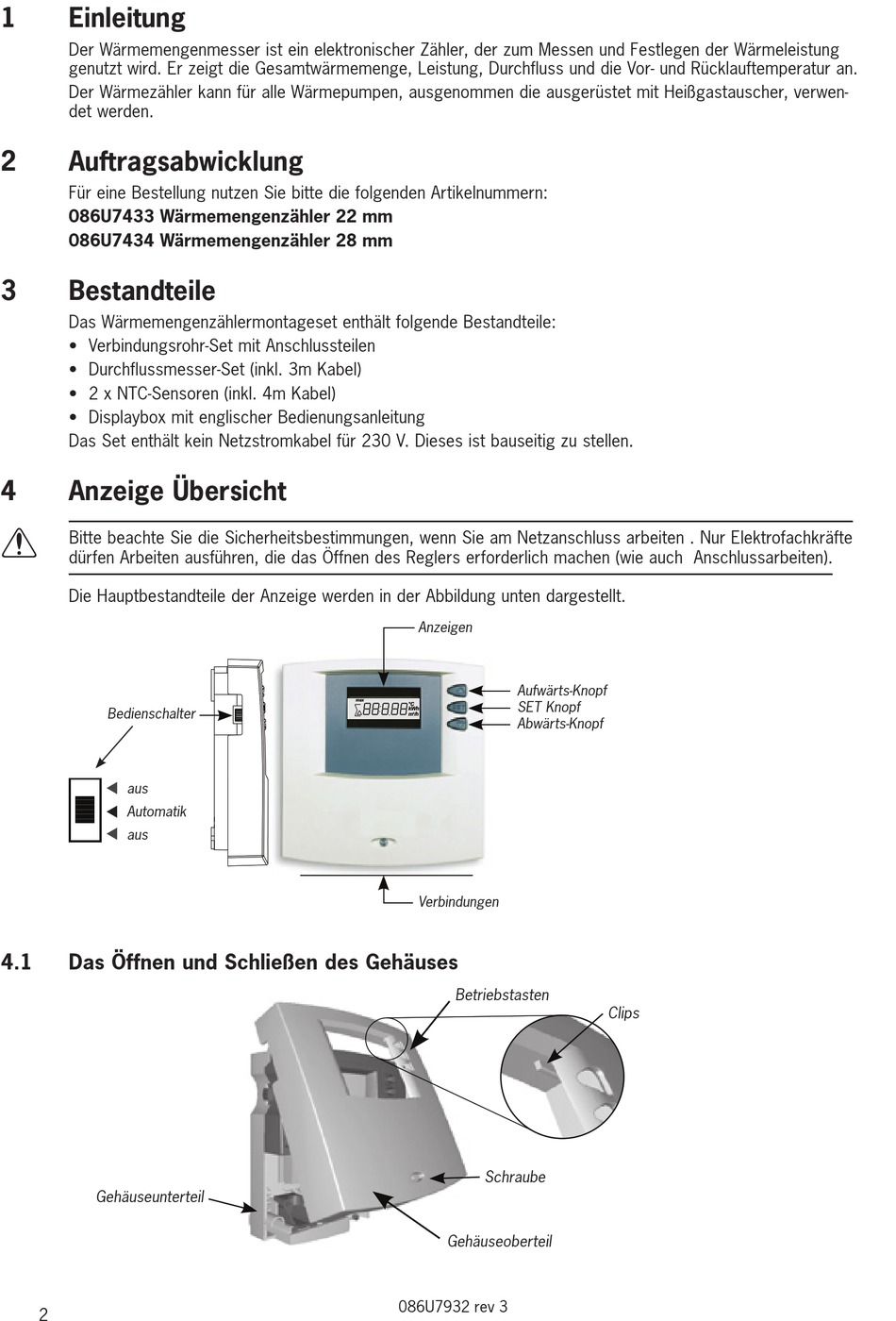

Einleitung
Der Wärmemengenmesser ist ein elektronischer Zähler, der zum Messen und Festlegen der Wärmeleistung
genutzt wird . Er zeigt die Gesamtwärmemenge, Leistung, Durchfluss und die Vor- und Rücklauftemperatur an .
Der Wärmezähler kann für alle Wärmepumpen, ausgenommen die ausgerüstet mit Heißgastauscher, verwen-
det werden .
2
Auftragsabwicklung
Für eine Bestellung nutzen Sie bitte die folgenden Artikelnummern:
086U7433 Wärmemengenzähler 22 mm
086U7434 Wärmemengenzähler 28 mm
3
Bestandteile
Das Wärmemengenzählermontageset enthält folgende Bestandteile:
• Verbindungsrohr-Set mit Anschlussteilen
• Durchflussmesser-Set (inkl . 3m Kabel)
• 2 x NTC-Sensoren (inkl . 4m Kabel)
• Displaybox mit englischer Bedienungsanleitung
Das Set enthält kein Netzstromkabel für 230 V . Dieses ist bauseitig zu stellen .
4
Anzeige Übersicht
⚠
Bitte beachte Sie die Sicherheitsbestimmungen, wenn Sie am Netzanschluss arbeiten . Nur Elektrofachkräfte
dürfen Arbeiten ausführen, die das Öffnen des Reglers erforderlich machen (wie auch Anschlussarbeiten) .
Die Hauptbestandteile der Anzeige werden in der Abbildung unten dargestellt .
Bedienschalter
�
aus
�
Automatik
�
aus
4.1
Das Öffnen und Schließen des Gehäuses
Gehäuseunterteil
2
Anzeigen
Aufwärts-Knopf
max
SET Knopf
°C
kWh
m
/h
3
Abwärts-Knopf
Verbindungen
Betriebstasten
Schraube
Gehäuseoberteil
086U7932 rev 3
