Bedienungsanleitung

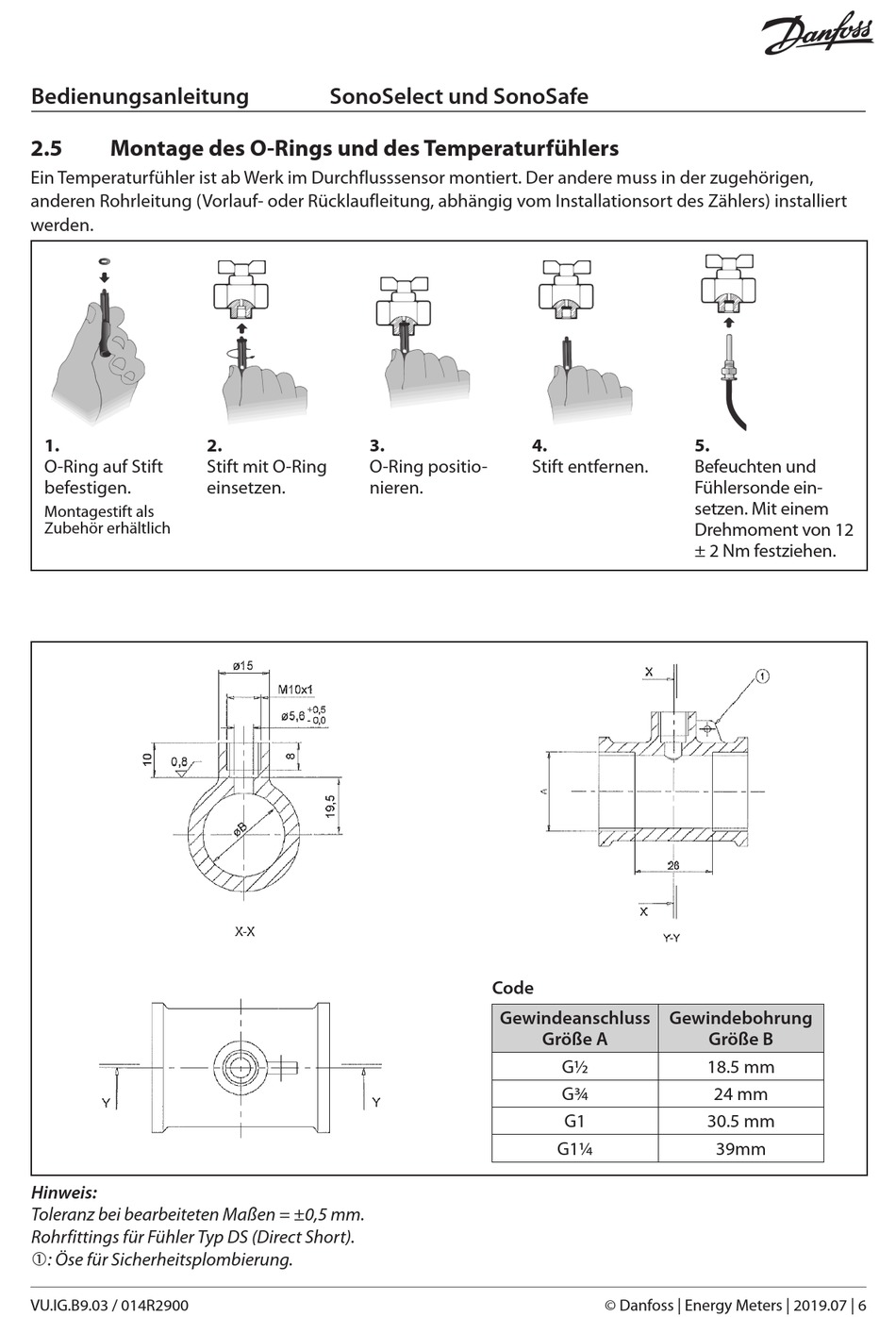

2.5 Montage des O-Rings und des Temperaturfühlers
Ein Temperaturfühler ist ab Werk im Durchflusssensor montiert. Der andere muss in der zugehörigen,
anderen Rohrleitung (Vorlauf- oder Rücklaufleitung, abhängig vom Installationsort des Zählers) installiert
werden.
1.
O-Ring auf Stift
befestigen.
Montagestift als
Zubehör erhältlich
Um eine präzise und leckagefreie Abdichtung sicherzustellen, ist die Sensor-Installati-
on nach EN 1431-2, Anhang A, durchzuführen:
Hinweis:
Toleranz bei bearbeiteten Maßen = ±0,5 mm.
Rohrfittings für Fühler Typ DS (Direct Short).
: Öse für Sicherheitsplombierung.
VU.IG.B9.03 / 014R2900
SonoSelect und SonoSafe
2. 3.
Stift mit O-Ring O-Ring positio-
einsetzen. nieren.
4.
Stift entfernen.
Code
Gewindeanschluss
Größe A
G½
G¾
G1
G1¼
© Danfoss | Energy Meters | 2019.07 | 6
5.
Befeuchten und
Fühlersonde ein-
setzen. Mit einem
Drehmoment von 12
± 2 Nm festziehen.
Gewindebohrung
Größe B
18.5 mm
24 mm
30.5 mm
39mm
