Anleitung myintercom One und myintercom Plus IP-Video Türstation
D
Installation

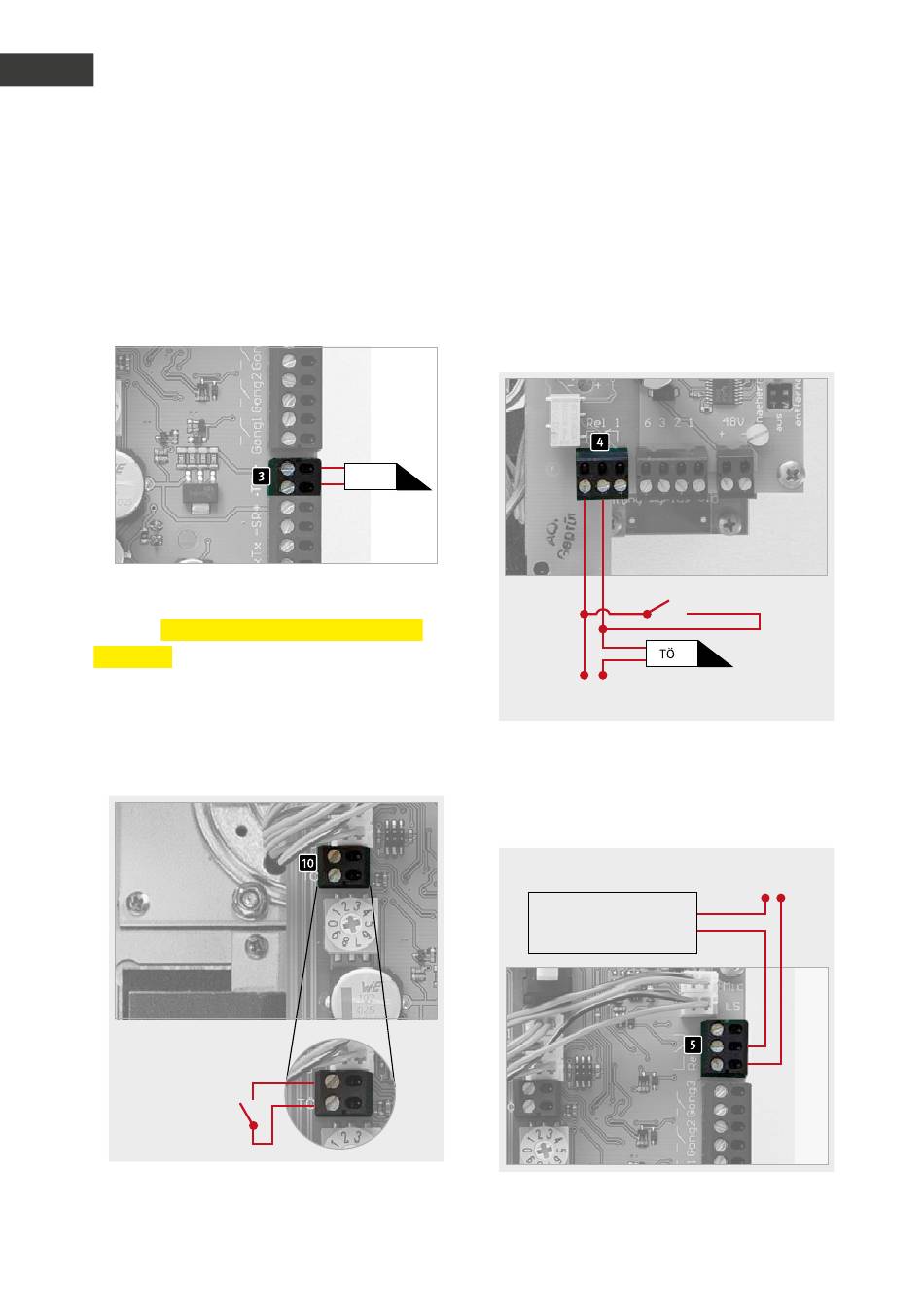

3.3. Türöffner/ Relais / Gong
Nehmen Sie den Gehäusedeckel der Türsta-
tion ab und schließen Sie die Komponenten
wie folgt an:
Der Türöffner, den die Türstation direkt
betreibt (Universaltüröffner 6-12V DC / AC
max. 9 W), wird an die Anschlussklemme
mit der Bezeichnung „Tür" angeschlossen.
Den Türöffner mit maximal 50 m Kabel und
mind. 0,6mm Querschnitt mit der Türstation
2
verbinden.
Optionale externe
Türöffnertaste
(bauseits)
18
Wird der Türöffner direkt über die Türstation
versorgt, so kann ein externer Türöffnertaster
angeschlossen werden, um die Tür zu öffnen.
Relais 1 steht an der Klemme mit der Bezeich-
nung „R1" und Relais 2 steht an der Klemme
mit der Bezeichnung „R2" zur Verfügung.
TÖ
Anschluss Relais 1
Hinweis: Die Türöffnerspannung und das
Relais 1 werden immer parallel geschaltet.
Anschluss Relais 2
Optionale externe Tür-
öffnertaste (bauseits)
Externes Türöffner Netzteil
(siehe techn. Merkmale)
Externes Netzteil
(siehe techn. Merkmale)
Beleuchtungsteuerung,
Garagentoröffner,
Schrankensteuerung, ...
