Manuel myintercom Plus
F
Module supplémentaire
module suPPlémentaire
4.

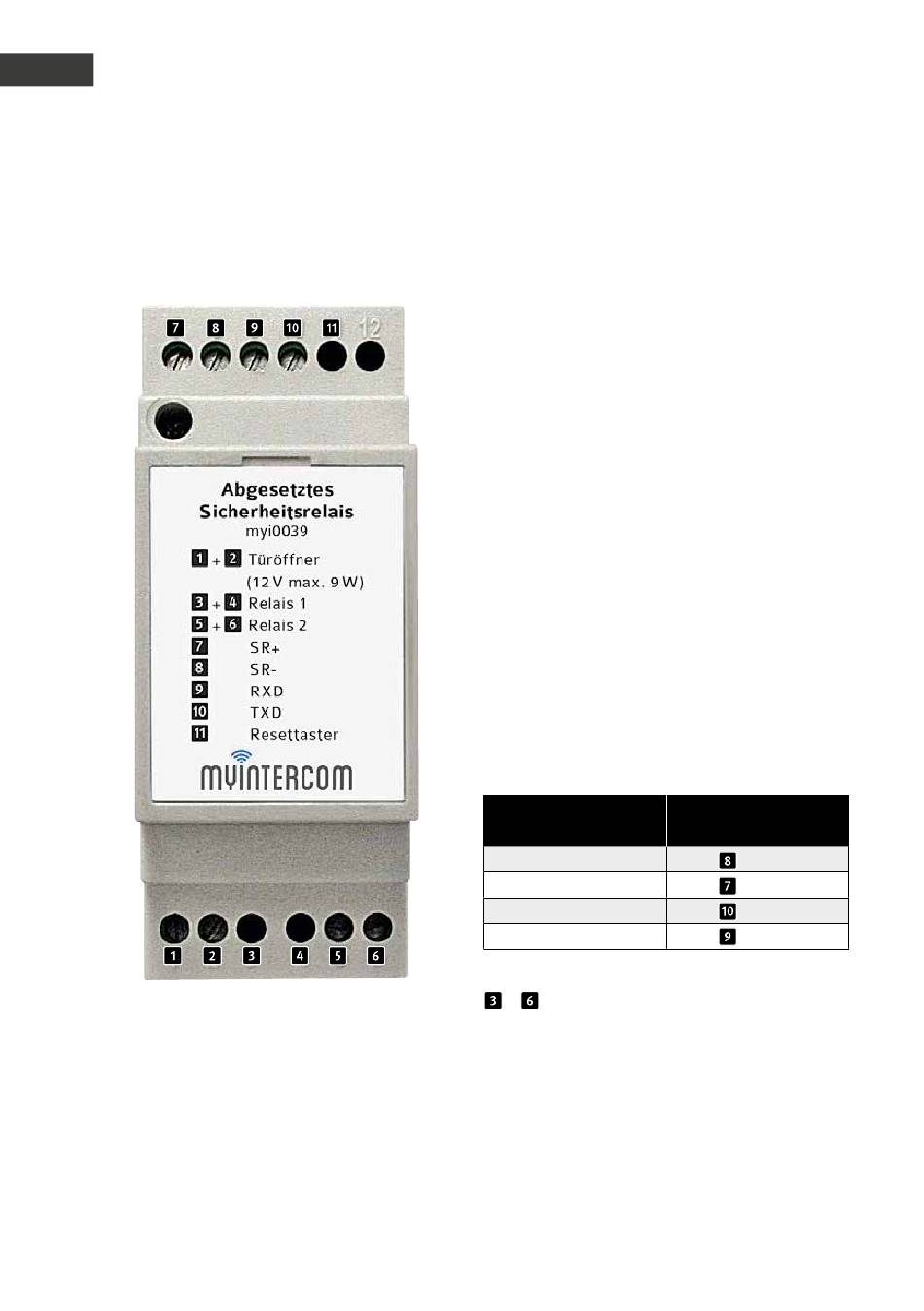

4.1. Relais de sécurité
Ce module présente des mesures de sécurité
dans le sens où la gâche et les deux relais se
trouvent protégés à l'intérieur du boîtier.
110
Le relais de sécurité est raccordé au portier
téléphonique avec quatre fils et est alimenté
de cette façon. Si la gâche est alimentée par
le portier téléphonique, respecter également
la longueur maximale de 50 m du câble et le
diamètre de section minimal de 0,6 mm² du
fil entre le portier téléphonique et la gâche,
indépendamment de la présence d'un relais de
sécurité enclenché ou non.
La longueur de câble maximale donnée ci-des-
sus peut encore être allongée si un diamètre
de section de câble plus gros est choisi (la
longueur peut doubler si le diamètre double
également).
Connecter les bornes de raccordement du
portier téléphonique avec les bornes du relais
de sécurité :
Marquage sur le por-
tier téléphonique
SR-
SR+
TXD
RXD
– contact à fermeture, 50VDC/ 60VAC,
60W/ 62,5VA, max. 2A.
Contact à potentiel isolé, alimentation en cou-
rant nécessaire pour l'appareil connecté.
Marquage sur le
relais de sécurité
SR-
SR+
TXD
RXD
