Le portier téléphonique myintercom Plus avec
vidéo sur IP offre plusieurs options pour ali-
menter le portier téléphonique et les modules
supplémentaires en électricité.

3.1. POE

Cette possibilité peut être utilisée dès qu'un
routeur compatible PoE ou un interrupteur
switch ou un injecteur PoE (selon IEEE 802.3af-
200) sont disponibles.

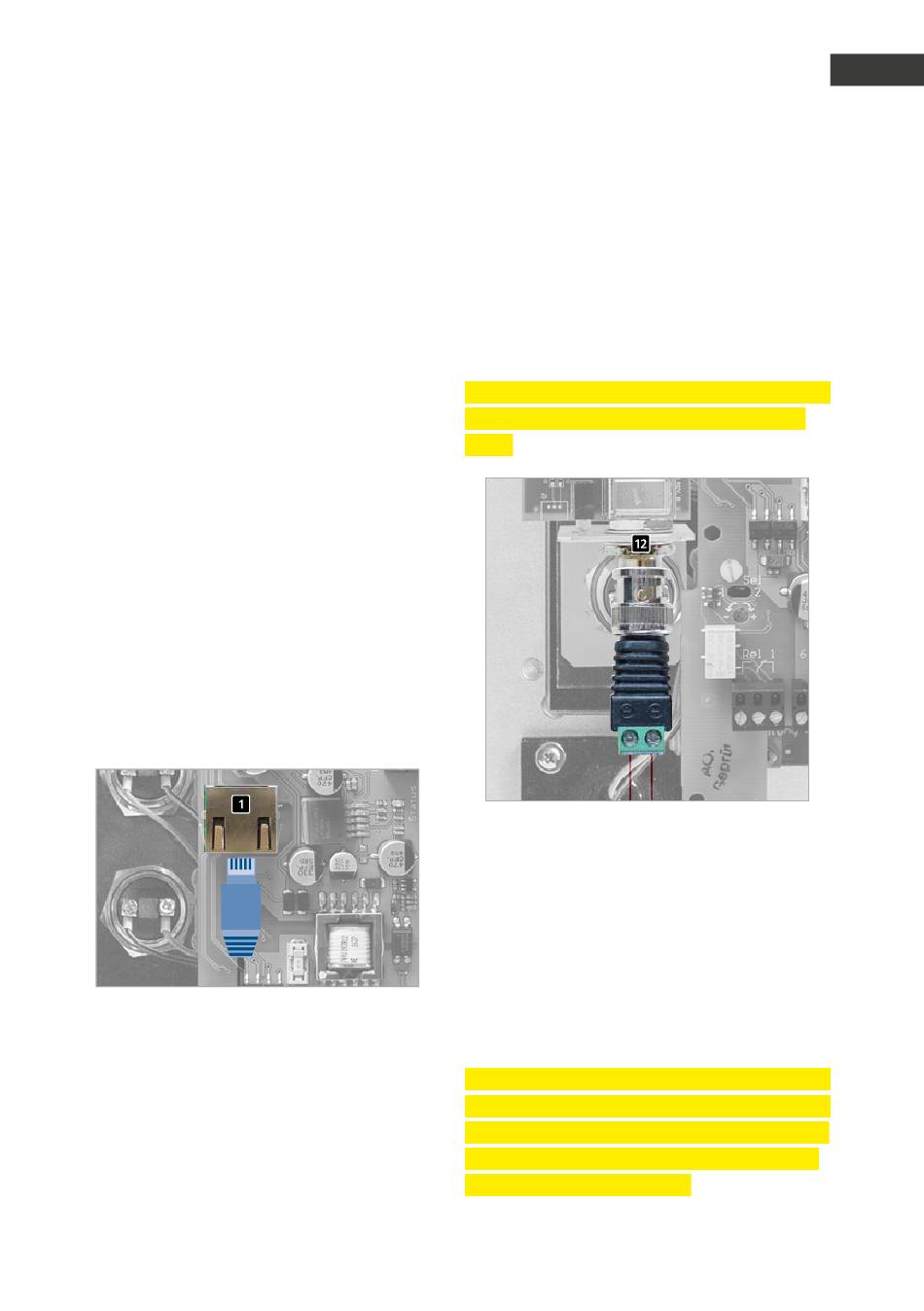

Pour le raccordement du portier téléphonique,
retirer le couvercle du boîtier et brancher le
câble patch dans la prise RJ45 prévue à cet
effet.
Il est également possible de relier les fils
individuels au moyen d'une plaque à bornes
de connexion : le réseau est connecté sur
les bornes marquées avec 1 (orange-blanc),
2 (orange), 3 (vert-blanc) et 6 (verts) selon
EIA / TIA 568 B.
Important ! Afin que la protection anti-sabotage
soit efficace, le couvercle du boîtier doit être
vissé !
3.2. Technique à deux fils
Une autre option permettant l'alimentation du
portier téléphonique consiste en l'utilisation
www.behnke-online.de
Manuel myintercom Plus
du transformateur 2 fils du module supplémen-
taire. Retirer le couvercle du boîtier du portier
téléphonique et raccorder un câble coaxial à la
prise prévue à cet effet sur l'émetteur à deux
fils. Si aucun câble coaxial n'est disponible,
mais qu'il y a seulement deux fils à disposition,
utiliser l'adaptateur pour câble coaxial fourni.
Important ! Afin que la protection anti-sabotage
soit efficace, le couvercle du boîtier doit être
vissé !
La seconde extrémité du câble coaxial est
raccordée au récepteur à deux fils. Brancher
l'alimentation en PoE par le câble patch qui
sera raccordé à la prise RJ45 du récepteur à
deux fils. Utiliser de plus un injecteur PoE ou un
routeur compatible PoE ou interrupteur selon le
standard IEEE 802.at.
Attention : lors de l'utilisation de la technologie
à deux fils, utiliser un câble torsadé propre pour
le raccordement entre l'émetteur et le récepteur
2 fils. Il ne doit pas y avoir d'autres signaux ou
tensions dans le même câble.
