Anleitung myintercom One und myintercom Plus IP-Video Türstation
D

Installation

installation
3.

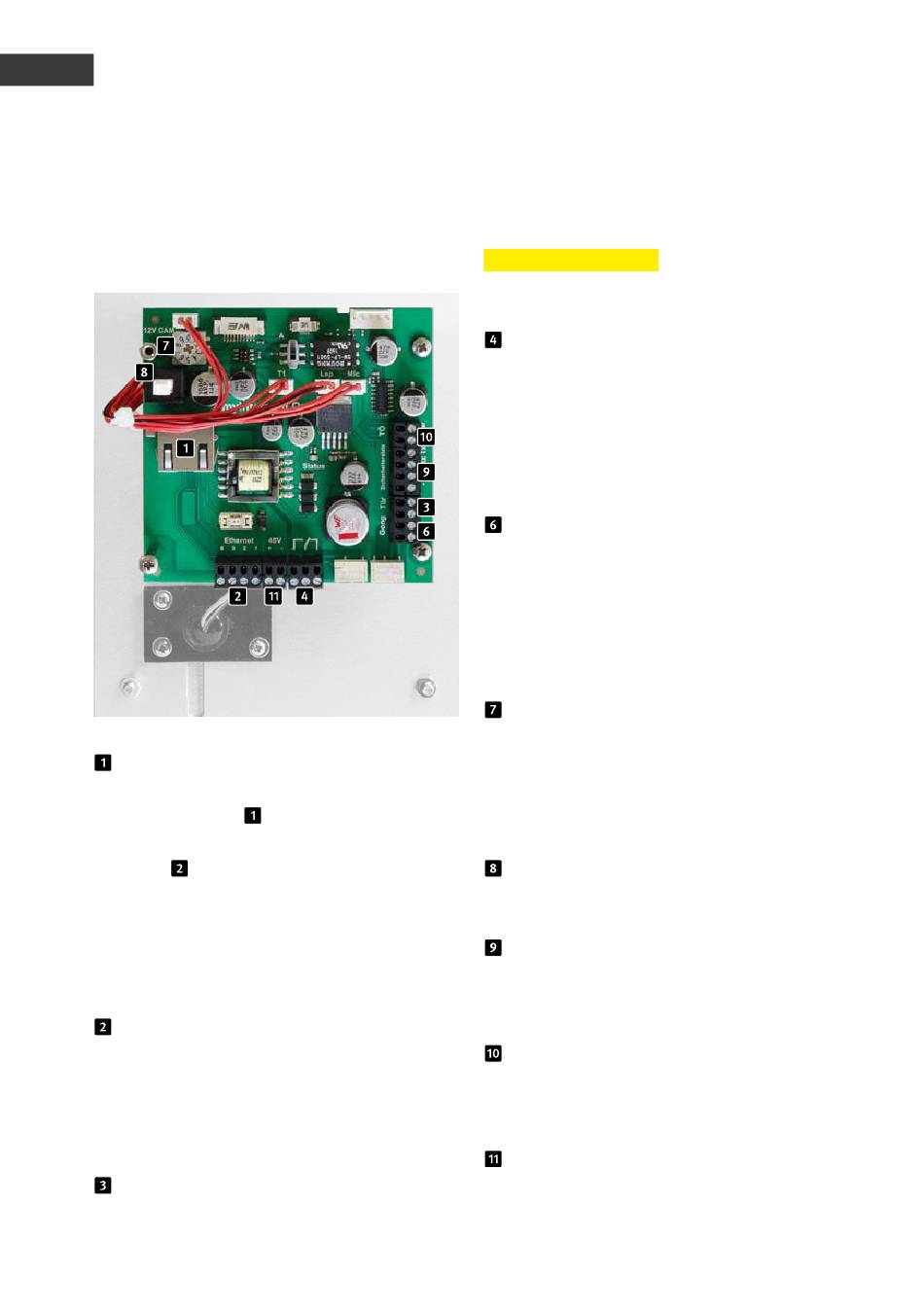

Elektronik myintercom One
Ethernetbuchse
Der LAN-Anschluss erfolgt üblicherweise über
einen RJ-45 Stecker
die einzelnen Adern aber auch via Klemmleiste
anbinden : Das Netzwerk wird auf die mit 1
(orange-weiß), 2 (orange) 3 (grün-weiß) und 6
(grün) bezeichneten Klemmen nach EIA/TIA
568 B angeschlossen. Die Zahl bezeichnet die
Pin-Nummer des RJ-45 Steckers/der RJ-45 Dose.
Alternativer Ethernetanschluss
Ein gleichzeitiger Anschluss über die RJ45
Buchse und Schraubklemmen ist nicht zuläs-
sig! Dies kann zu einem Defekt der Türstation
führen!
Türöffneranschluss
Anschlussmöglichkeit für einen Türöffner
14
. Alternativ lassen sich
(12 V DC / AC max. 9 W). Siehe Kapitel „3.3.
Türöffner/Relais/Gong" auf Seite 18.
Relais 1 (Türöffnerrelais)
Potentialfreier Anschluss (belastbar mit
max. 60VDC / 50VAC, max. 60W / 62,5VA, max.
2A) für einen Türöffner, der durch die App
„myintercom" aktiviert wird. Siehe Kapitel „3.3.
Türöffner/Relais/Gong" auf Seite 18.
Gonganschlüsse
Potentialfreier Anschluss für einen Tür-
gong (belastbar mit max. 60VDC / 50VAC,
60W / 62,5VA, max. 2A) die bei Tastendruck
aktiviert werden. Siehe Kapitel „3.3. Türöff-
ner/Relais/Gong" auf Seite 18.
Gongschalter
Mit Hilfe des Gongschalters kann die Anzahl
der Gongschläge bei Tastendruck eingestellt
werden. Siehe Kapitel „3.4. Türgong einstellen"
auf Seite 19.
Sabotagekontakt
Siehe Kapitel „1.2. Allgemein" auf Seite 4.
Anschlussbuchse für das Sicherheitsrelais
Siehe Kapitel „4.1. Sicherheitsrelais" auf
Seite 20.
Anschluss für Türöffnertaster
Siehe Kapitel „3.3. Türöffner/Relais/Gong"
auf Seite 18.
Alternative Versorgungsmöglichkeit
Optionale 48VDC Anschluss anstelle der POE
Versorgung (nicht im Lieferumfang enthalten).
