Betriebsanleitung
IN 40-R
2

Produktbeschreibung

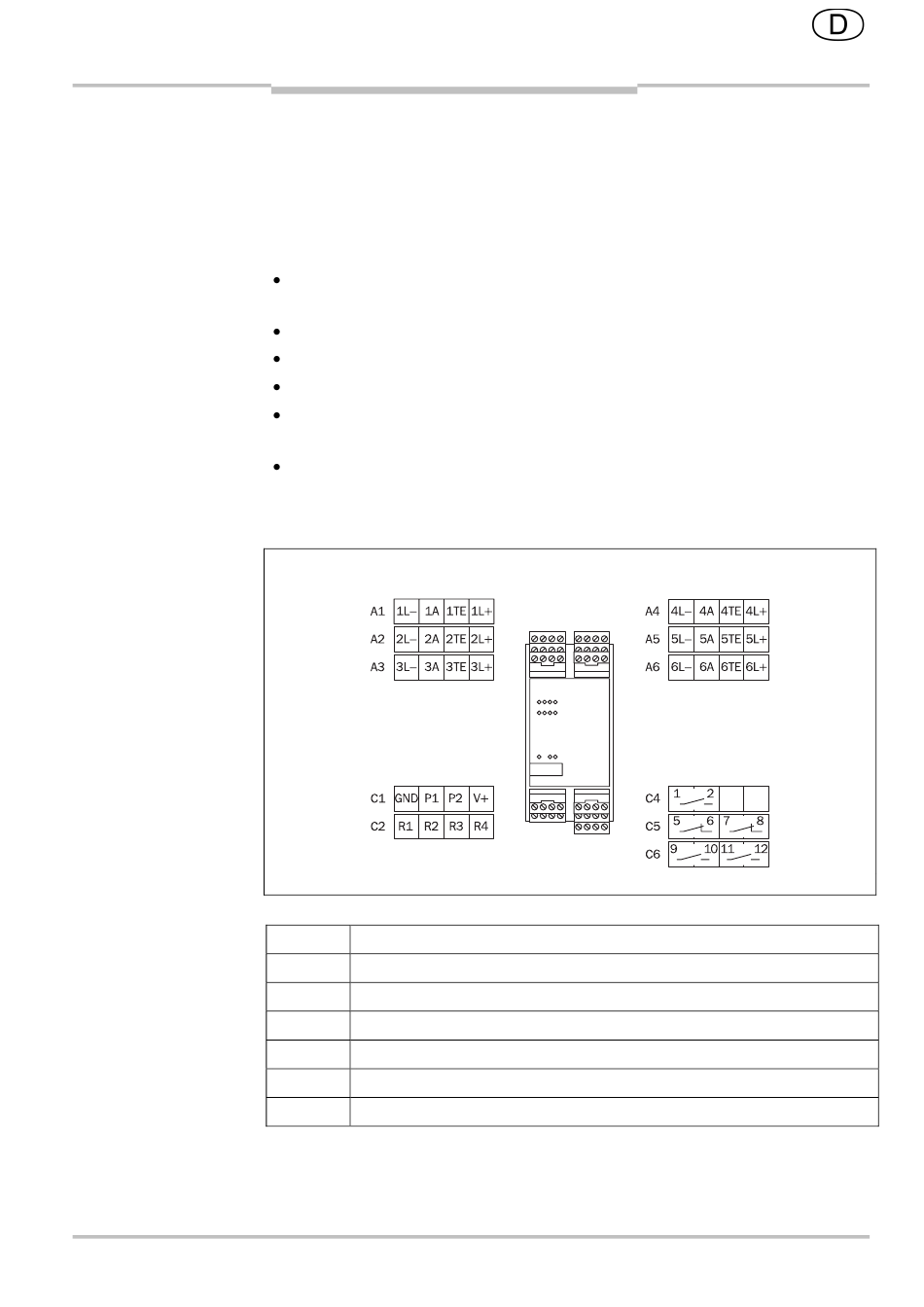

A bb. 1: Klemmenbelegung
8 010 935/19-10-04
Produktbeschreibung
2.1

Merkmale der Relais-Auswerteeinheit IN 40-R

Die Relais-Auswerteeinheit IN 40-R hat folgende Merkmale:
Anschluss von bis zu 10 Sicherheitssensoren der Serie SICK
IN 4000
Direkte Spannungsversorgung für einen Sensor je Steckplatz
Überwachung der Schaltzustände der angeschlossenen Sensoren
Überwachung externer Relais (Schützkontrolle)
Relais-Ausgänge: 3 sicherheitsrelevante Schließerkontakte und 2
Meldeausgänge als Öffnerkontakte (nicht sicherheitsrelevant)
LED-Anzeigen für Betriebszustände und Fehlerdiagnose
2.2

Klemmenbelegung

Klemme Belegung
A1...A6 Anschluss für Sicherheitssensoren/Sicherheitssensorketten
C1 Spannungsversorgung und P1/P2 (Brücke entfernen)
C2 Schützkontrolle
C4 sicherheitsgerichteter Relaisausgang (Schließer)
C5 nicht sicherheitsgerichtete Relaisausgänge (Öffner)
C6 sicherheitsgerichtete Relaisausgänge (Schließer)
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Kapitel 2
7
