Capitolo 2

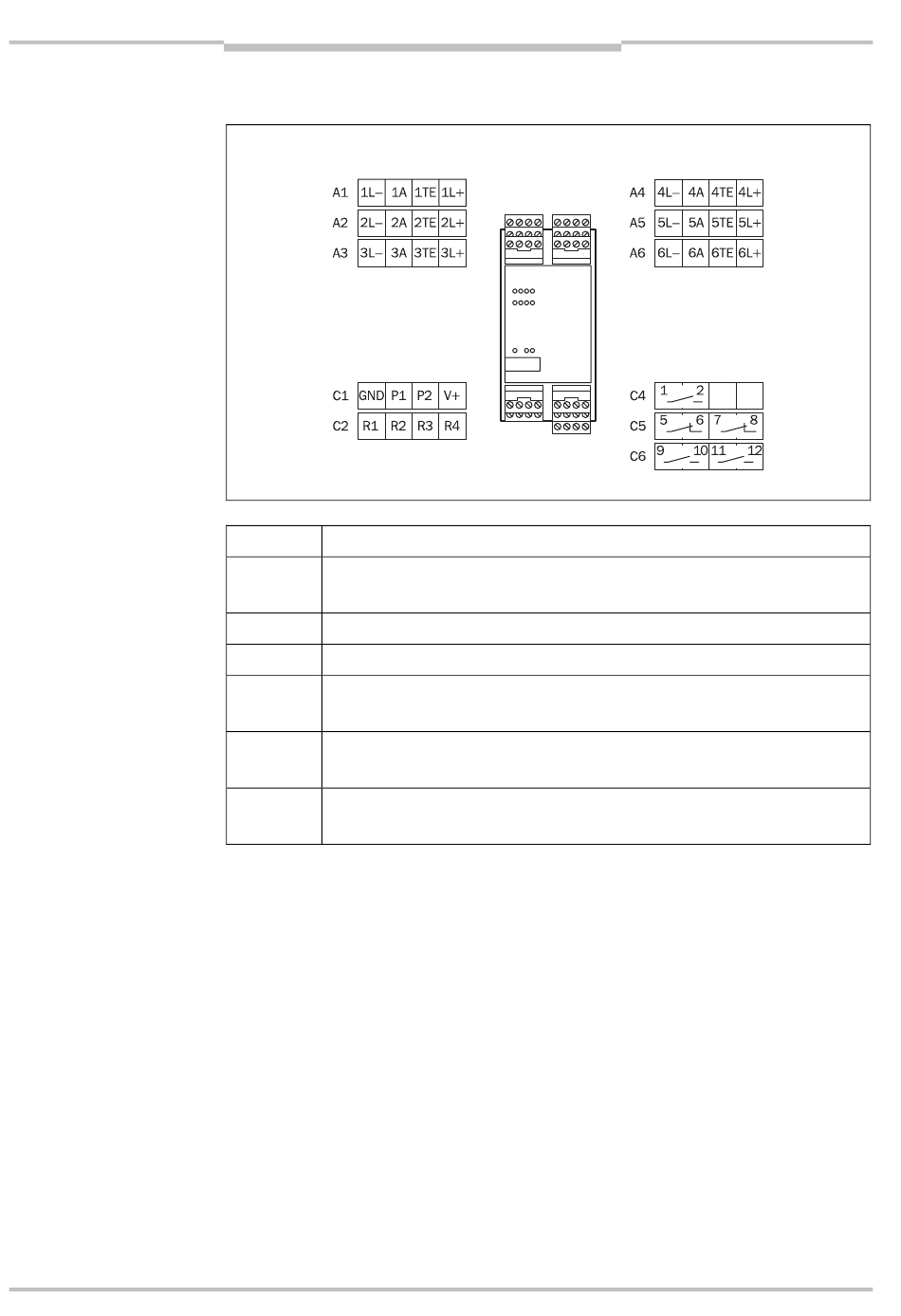

Fig. 1: assegnazione dei
morsetti
© SICK AG • Industrial Safety Systems • Germania • Tutti i diritti riservati
58
Descrizione del prodotto
2.2

Assegnazione dei morsetti

Morsetto Assegnazione
A1...A6 connessione di sensori di sicurezza /catene di sensori di
sicurezza
C1 alimentazione di tensione e P1/P2 (eliminare ponte)
C2 controllo dei contattori esterni
C4 uscita a relè attinente alla sicurezza (contatto
normalmente aperto)
C5 uscite a relè non attinenti alla sicurezza (contatti
normalmente chiusi)
C6 uscite a relè attinenti alla sicurezza (contatti
normalmente aperti)
2.3

Elementi di visualizzazione

L'unità di elaborazione IN 40-R dispone di vari elementi di
visualizzazione LED per visualizzare gli stati di funzionamento oppure
per supportare la messa in servizio e la diagnostica delle anomalie.
