Istruzioni d'uso
IN 40-R

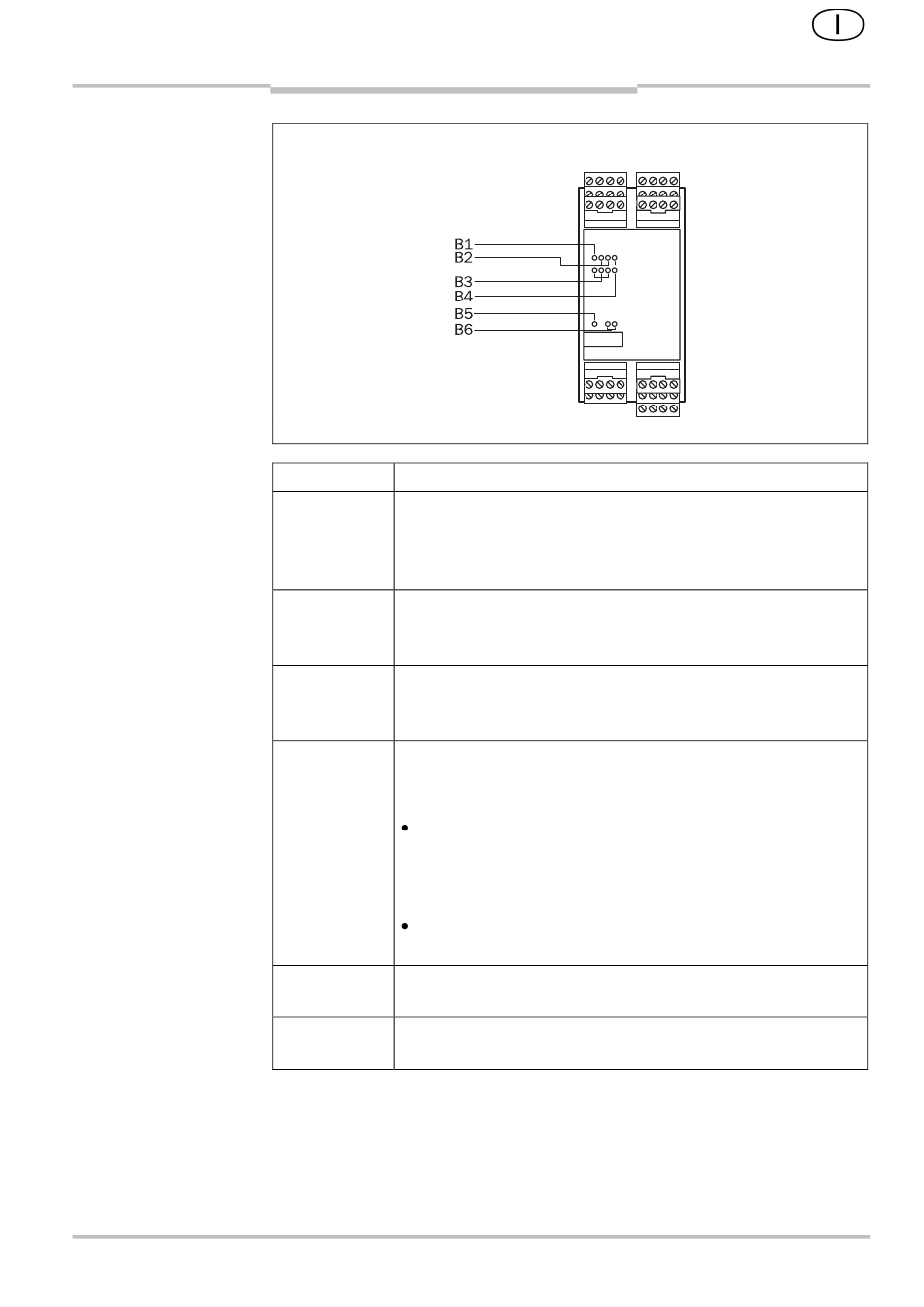

Fig. 2: elementi di
visualizzazione
Tab. 1: funzione degli
elementi di visualizzazione
8 010 935/19-10-04
Descrizione del prodotto
LED
B1 giallo uscita cadenza; inizia a lampeggiare circa 5 s dopo
che la tensione di alimentazione è stata accesa;
segue la trasmissione del segnale di cadenza ai
sensori di sicurezza collegati
B2 verde informazione di approvazione; lampeggiano ogni volta
che i sensori di sicurezza/le catene dei sensori di
sicurezza da 1 a 3 collegati ricevono il via libera
B3 verde informazione di via libera; lampeggiano ogni volta che
i sensori di sicurezza/le catene dei sensori di
sicurezza da 4 fino a 6 ricevono il via libera
B4 rosso visualizzazione di errore; si illumina se il sistema di
sicurezza IN 4000 non è pronto al funzionamento.
Questo succede se
dopo aver allacciato per la prima volta la tensione
di alimentazione i sensori di sicurezza collegati
oppure i canali dei sensori di sicurezza non sono
ancora stati verificati e resi agibili
durante il funzionamento è stato registrato un
errore
B5 verde tensione di alimentazione interna; illuminato quando
la tensione di alimentazione è collegata
B6 verde relè di uscita; illuminati quando i relè di uscita sono
commutati
© SICK AG • Industrial Safety Systems • Germania • Tutti i diritti riservati
Funzione
Capitolo 2
59
