THERA-Trainer tigo / THERA-Trainer veho - Gebrauchsanweisung
Gelenkkräfte
in kg
(1) Position 1 = Radiuseinstellung 6,5 cm
(2) Position 2 = Radiuseinstellung 7,5 cm
(3) Position 3 = Radiuseinstellung 8,5 cm
(4) Position 4 = Radiuseinstellung 9,5 cm
(5) Position 5 = Radiuseinstellung 10,5 cm
(6) Position 6 = Radiuseinstellung 11,5 cm

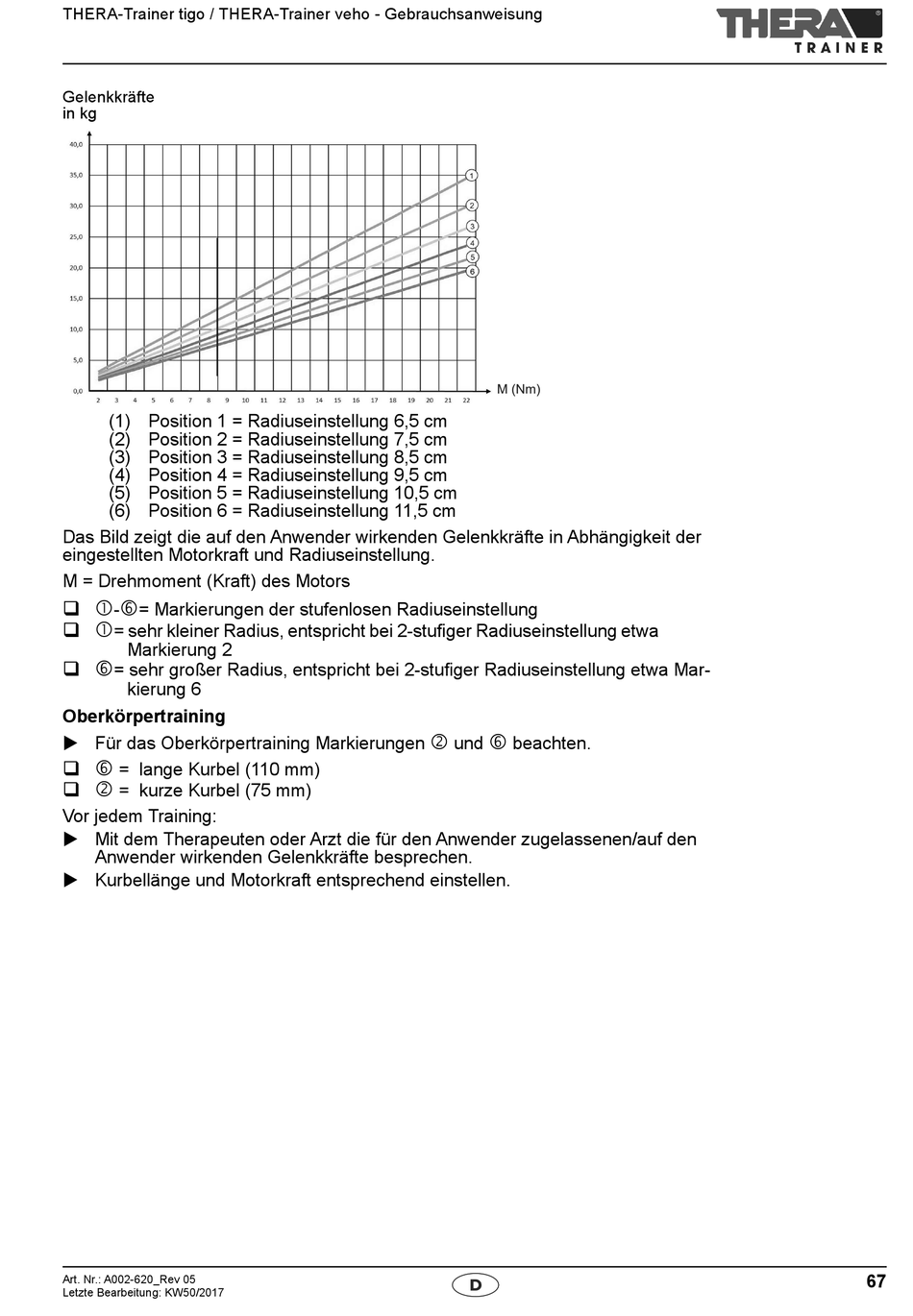

Das Bild zeigt die auf den Anwender wirkenden Gelenkkräfte in Abhängigkeit der
eingestellten Motorkraft und Radiuseinstellung.
M = Drehmoment (Kraft) des Motors
 

- = Markierungen der stufenlosen Radiuseinstellung


= sehr kleiner Radius, entspricht bei 2-stufiger Radiuseinstellung etwa
Markierung 2


= sehr großer Radius, entspricht bei 2-stufiger Radiuseinstellung etwa Mar-
kierung 6
Oberkörpertraining
 Für das Oberkörpertraining Markierungen


= lange Kurbel (110 mm)


= kurze Kurbel (75 mm)
Vor jedem Training:
 Mit dem Therapeuten oder Arzt die für den Anwender zugelassenen/auf den
Anwender wirkenden Gelenkkräfte besprechen.
 Kurbellänge und Motorkraft entsprechend einstellen.
Art. Nr.: A002-620_Rev 05
Letzte Bearbeitung: KW50/2017
M (Nm)
 
und beachten.
