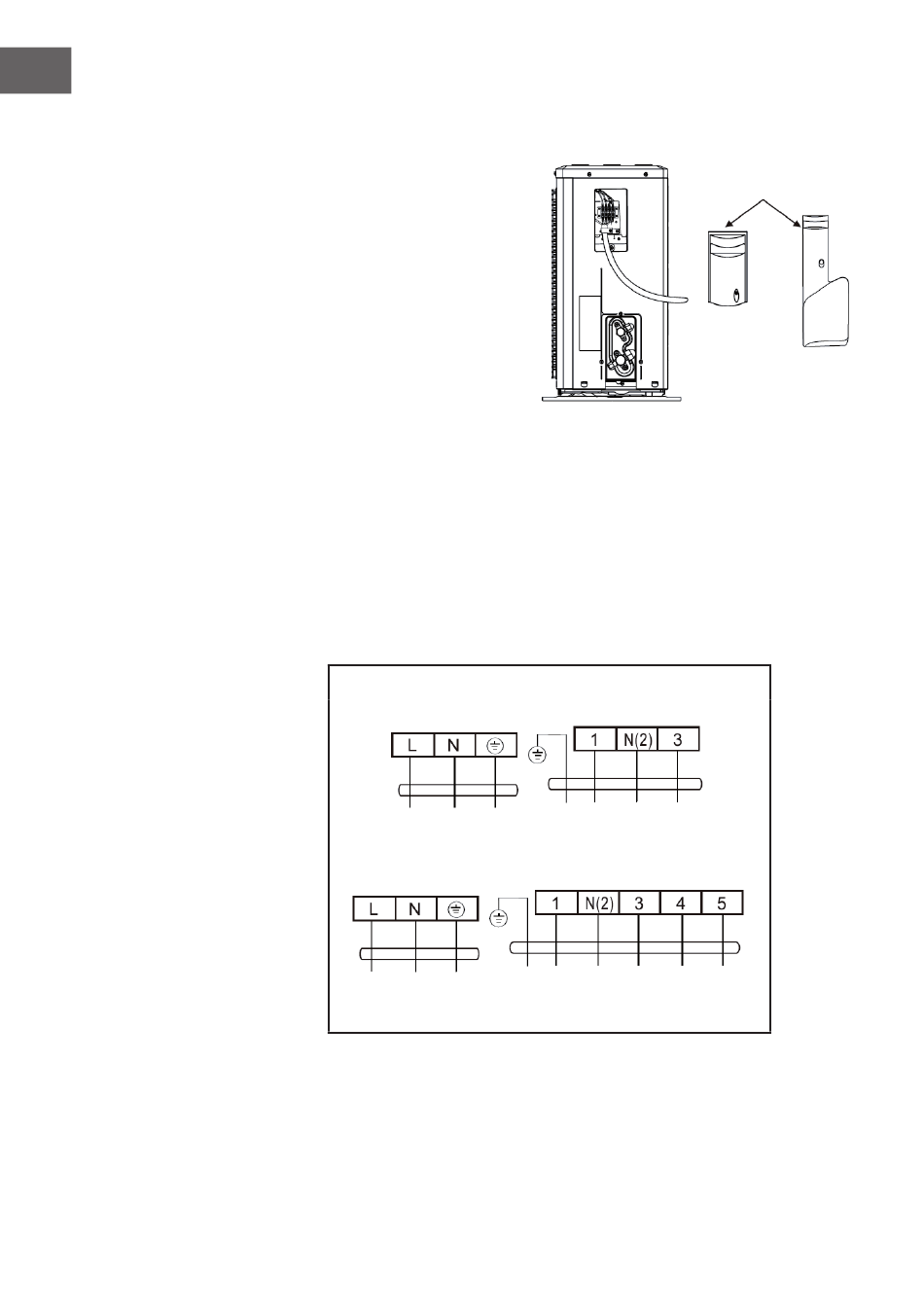

Collegamento dei cavi
1. Allentare le viti e rimuovere il
coperchio contenente i componenti
elettrici del dispositivo.
2. Collegare tutti i cavi con i relativi
morsetti della morsettiera del
dispositivo esterno (secondo lo
schema elettrico). Se ci sono
segnali sulla spina eseguire solo
un giunto di testa.
3. Conduttore di terra: rimuovere la
vite di terra dal supporto elettrico
e avvitarla nel foro situato alla fine
del conduttore di terra.
4. Fissare il cavo con elementi di fissaggio (pannello pressato).
5. Richiudere il coperchio della parte elettrica correttamente e fissarlo con delle viti.
Schema elettrico
• Se il dispositivo interno è provvisto di un cavo di collegamento, il cablaggio viene
eseguito in fabbrica cosicché l'utente non si deve preoccupare di tale operazione.
• Se il dispositivo interno non dovesse essere provvisto di un cavo di collegamento, il
cablaggio va eseguito rispettando le norme nazionali vigenti sul cablaggio.
verso la corrente
verso la corrente
Velocità costante
verso il dispositivo
interno
verso il dispositivo
interno
Coperchio dei
componenti elettrici
