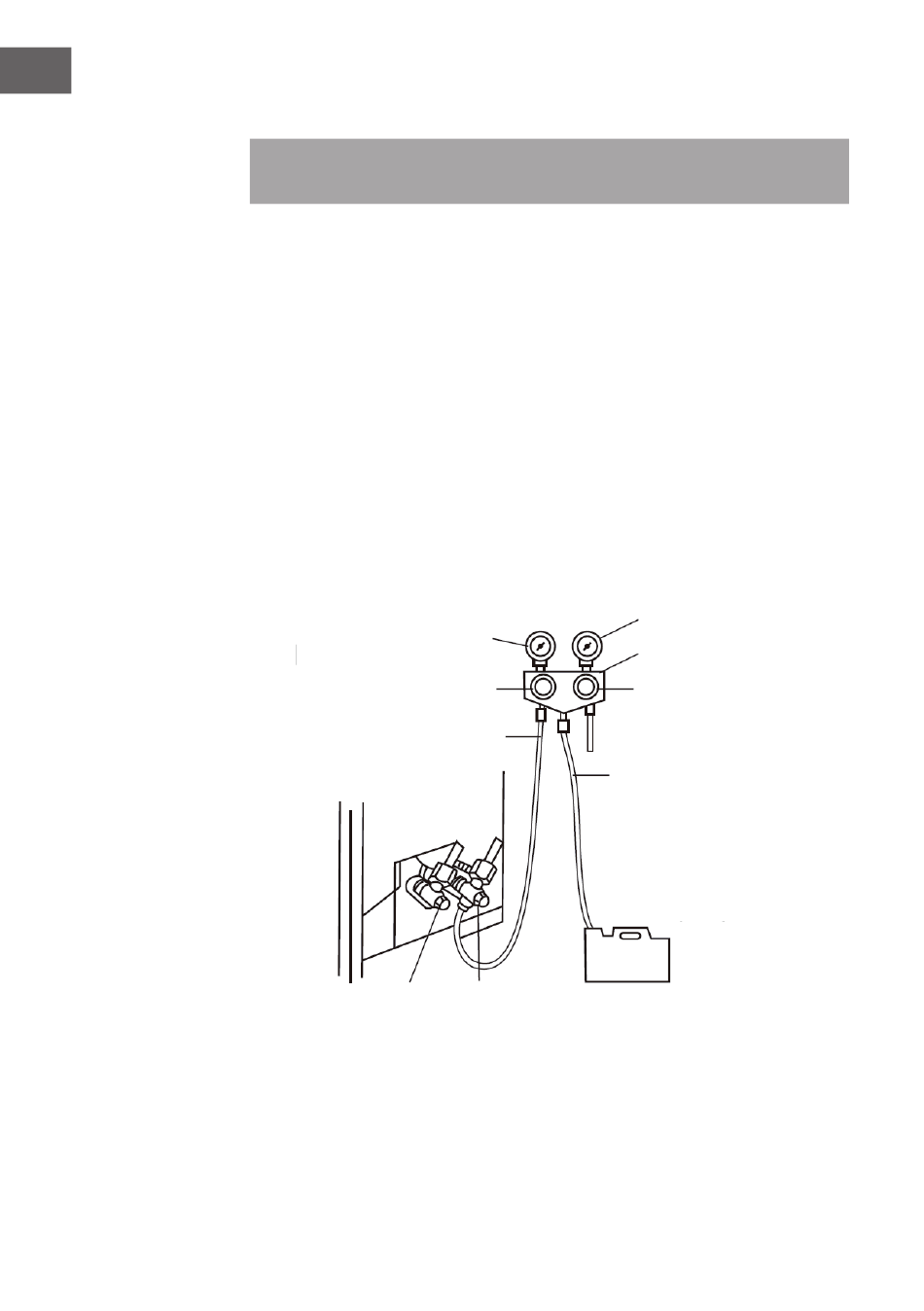

Erzeugen eines Vakuums
Hinweis: Für das Kältemittel R32 muss eine spezielle Vakuumpumpe verwendet
werden.
Bevor Sie Ihre Arbeit an der Außenklimaanlage beginnen, entfernen Sie die Abdeckung
des Absperrventils (Gas- und Flüssigkeitsventile) und stellen Sie sicher, dass diese
anschließend wieder festgezogen werden (um potentielle Luftlecks zu vermeiden).
1. Ziehen Sie die Verbindungsmuttern aller Bördelrohre an, um ein Luftleck und einen
Luftaustritt zu vermeiden.
2. Schließen Sie das Absperrventil, den Füllschlauch, das Verteilerventil und die
Vakuumpumpe an.
3. Öffnen Sie den Griff Lo des Verteilerventils vollständig und erzeugen Sie für
mindestens 15 Minuten ein Vakuum. Stellen Sie sicher, dass das Vakuummessgerät
-0,1 MPa (-76 cm Hg) anzeigt.
4. Öffnen Sie nach dem Erzeugen des Vakuums mit einem Achtkantschraubenschlüssel
das Absperrventil vollständig.
5. Stellen Sie sicher, dass sowohl die Innen- als auch die Außenverbindungen keine
Luftlecks aufweisen.
Vakuummessgerät
-76 cm Hg
Füllschlauch
Absperrventil
(Flüssigkeitsventil)
Griff Lo
Absperrventil
(Gasventil)
Druckmessgerät
Verteilerventil
Griff Hi
Füllschlauch
Vakuumpumpe
