Installation Der Außenklimaanlage - Klarstein Windwalker Smart Bedienungsanleitung

Steckverbinder
Überprüfen Sie nach der Installation, ob:
1. die Schrauben fest angezogen wurden, so dass keine Gefahr der Lockerung
besteht.
2. sich die Steckverbinder der Display-Platine (falls vorhanden) an der richtigen
Stelle befinden und das Klemmenbrett nicht berühren.
3. die Abdeckung fest sitzt.
Hinweise:
• Diese Bedienungsanleitung enthält für gewöhnlich die Schaltpläne für
verschiedene Stromarten. Es kann nicht gewährleistet werden, dass in der
Bedienungsanleitung alle Schaltpläne enthalten sind.
• Die Diagramme dienen lediglich zur Orientierung. Beziehen Sie sich im
Zweifelsfall immer auf den Schaltplan, der mit Ihrem Gerät mitgeliefert wird.
INSTALLATION DER AUSSENKLIMAANLAGE

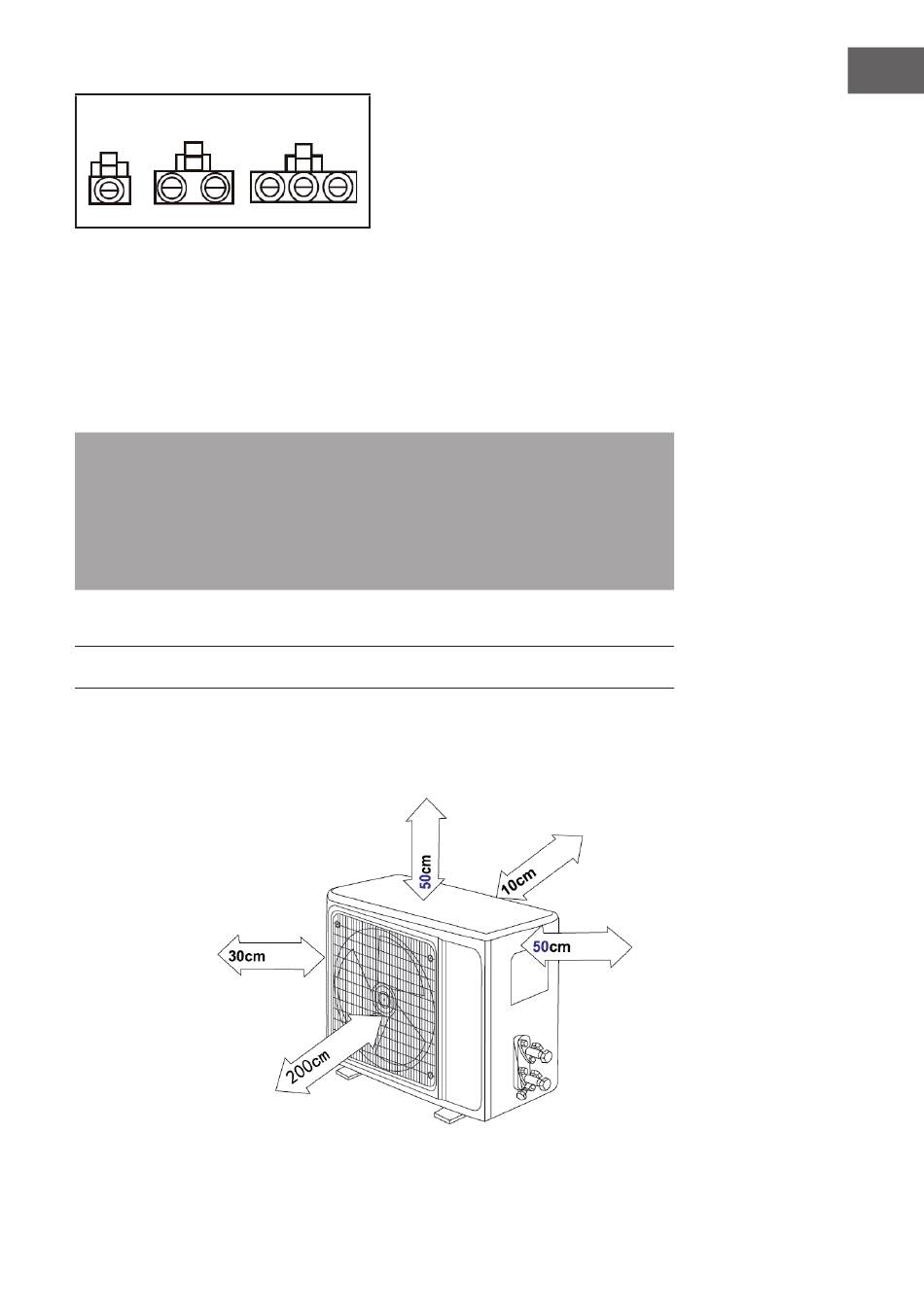

Maßzeichnung
Mindestabstand
zu Hindernissen
Luftauslass
Falls ein Steckverbinder vorhanden
ist,­schließen­Sie­diesen­direkt­an.
Mindestabstand
zu Hindernissen
Lufteinlass
Mindestabstand
zu Hindernissen
